Λεπτομέρειες:
|
| Όνομα: | Μονόδρομο ρουλεμάν συμπλέκτη Sprag | Εμπορικό σήμα: | Ουδέτερο / Προσαρμοσμένο |
|---|---|---|---|
| Υλικό: | Χάλυβας ποιότητας ρουλεμάν 52100 | Τύπος συμπλέκτη: | Συμπλέκτης Ramp & Roller |
| Εφαρμογή συμπλέκτη: | Backstopping, Indexing, Overrunning | Keyway: | Σχετικά με την εσωτερική και την εξωτερική φυλή |
| Λάδωμα: | πετρέλαιο | Στεγανοποίηση: | Απαιτείται |

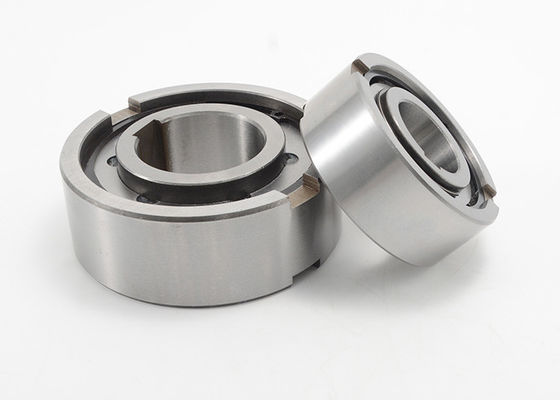

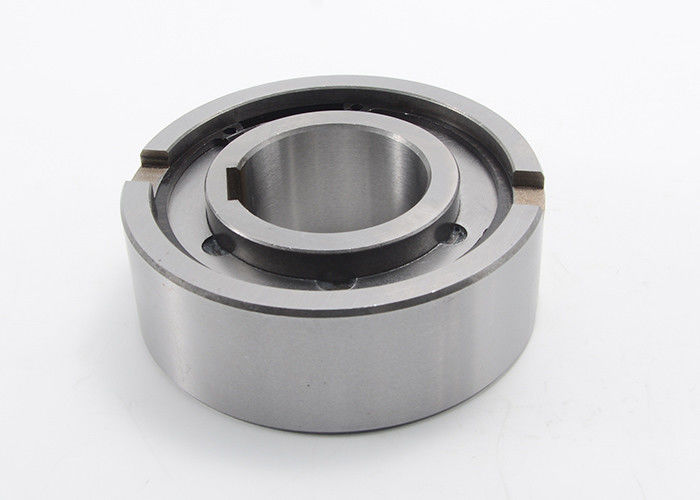

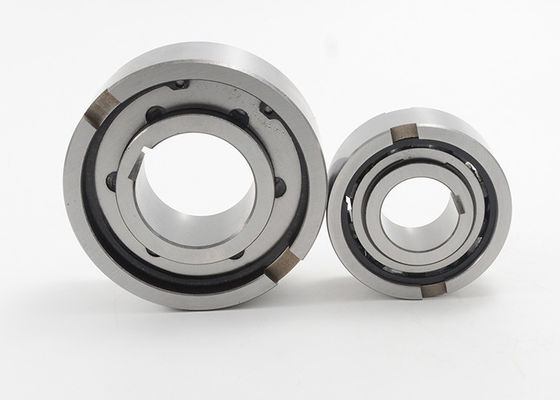

Ένας συμπλέκτης Sprag τρόπων που αντέχει τον εξωτερικό ρουλεμάν συμπλέκτη Backstop υποστήριξης απαραίτητο
Υπέρβαση, ευρετηρίαση, εξωτερική υποστήριξη ρουλεμάν Backstopping που απαιτούνται, συμπλέκτες κεκλιμένων ραμπών & κυλίνδρων
Πρότυπο ASNU είναι ένας συμπλέκτης τύπων κεκλιμένων ραμπών & κυλίνδρων, μη-συμπεριφορά που υποστηρίζεται. Τα ρουλεμάν απαιτούνται για να υποστηρίξουν τα αξονικά και ακτινωτά φορτία. Η λίπανση και η σφράγιση απαιτούνται.
Η ονομαστική εξωτερική διάμετρος είναι η ίδια με μια σειρά 63 ένσφαιρος τριβέας.
Χαρακτηριστικά γνωρίσματα προϊόντων
Ένας συμπλέκτης τρόπων που αντέχει τις προδιαγραφές σειράς ASNU:
| Τύπος | Άντεξε τα μεγέθη | Keyseats | Διάσταση (χιλ.) | Μέγιστη ροπή (NM) | Μέγιστο που υπερβαίνει την ταχύτητα (περιστροφή/λεπτό) | Αντίσταση μετά από ρονταμένος (Ncm) | Καθαρό βάρος (κλ) | ||||||||
| δ | Dn6 | Λ | D5 | β | τ | s | ε | φ | Εσωτερική φυλή | Εξωτερική φυλή | |||||
| ASNU8 | 8 | 2 X 1 | 35 | 13 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 9.2 | 3300 | 5000 | 1.6 | 0,07 |
| ASNU12 | 12 | 4 X 1,8 | 35 | 13 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 9.2 | 3300 | 5000 | 1.6 | 0,06 |
| ASNU15 | 15 | 5 X 1,2 | 42 | 18 | 18 | 5 | 1.8 | 2.4 | 0,8 | 0,3 | 24 | 2400 | 3600 | 1.9 | 0,11 |
| ASNU17 | 17 | 5 X 1,2 | 47 | 19 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0,8 | 39 | 2300 | 3400 | 1.9 | 0,15 |
| ASNU20 | 20 | 6 X 1,6 | 52 | 21 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0,8 | 62 | 2100 | 3100 | 1.9 | 0,19 |
| ASNU25 | 25 | 8 X 2 | 62 | 24 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0,8 | 100 | 1700 | 2600 | 5.6 | 0,38 |
| ASNU30 | 30 | 8 X 2 | 72 | 27 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 204 | 1400 | 2200 | 14 | 0,54 |
| ASNU35 | 35 | 10 X 2,4 | 80 | 31 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 306 | 1200 | 1900 | 16 | 0,74 |
| ASNU40 | 40 | 12 X 2,2 | 90 | 33 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 430 | 1100 | 1700 | 38 | 0,92 |
| ASNU45 | 45 | 14 X 2,1 | 100 | 36 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 624 | 1000 | 1600 | 43 | 1.31 |
| ASNU50 | 50 | 14 X 2,1 | 110 | 40 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 810 | 850 | 1350 | 55 | 1.74 |
| ASNU60 | 60 | 18 X 2,3 | 130 | 46 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 1460 | 750 | 1050 | 110 | 2.77 |
| ASNU70 | 70 | 20 X 2,7 | 150 | 51 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 1840 | 600 | 950 | 140 | 4.16 |
| ASNU80 | 80 | 22 X 3,1 | 170 | 58 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 2620 | 550 | 850 | 180 | 6.09 |
| ASNU90 | 90 | 25 X 2,9 | 190 | 64 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 4260 | 500 | 750 | 230 | 8.2 |
| ASNU100 | 100 | 28 X 3,2 | 215 | 73 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 5800 | 450 | 680 | 380 | 12.6 |
| ASNU120 | 120 | 32 X 3,5 | 260 | 86 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 10800 | 370 | 550 | 650 | 22 |
| ASNU150 | 150 | 36 X 3,8 | 320 | 108 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 21300 | 300 | 460 | 1000 | 42 |
| ASNU200 | 200 | - | 420 | 138 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 35600 | 230 | 350 | 2000 | 93 |
