Λεπτομέρειες:
|
| Όνομα: | Ένας ρουλεμάν/συμπλέκτης βελόνων τρόπων | Τύπος συρμένου Κυπέλλου: | Συμπλέκτης κυλίνδρων |
|---|---|---|---|
| Τύπος κλεισίματος: | Ανοικτός | Αριθμός σειρών: | Ενας |
| Επίστρωμα: | Χωρίς | Μορφή της εξωτερικής επιφάνειας: | Ομαλή εξωτερική επιφάνεια |
| Σχέδιο άνοιξη: | Πρότυπα, ελατήρια πίεσης χάλυβα | Εύρος θερμοκρασίας λειτουργίας: | -10 έως +70 °C |
| Υψηλό φως: | υψηλή ροπή ένα ρουλεμάν συμπλεκτών τρόπων,υψηλή ροπή ένα ρουλεμάν βελόνων τρόπων,μια συμπεριφορά βελόνων τρόπων με τις ανοίξεις χάλυβα |
||

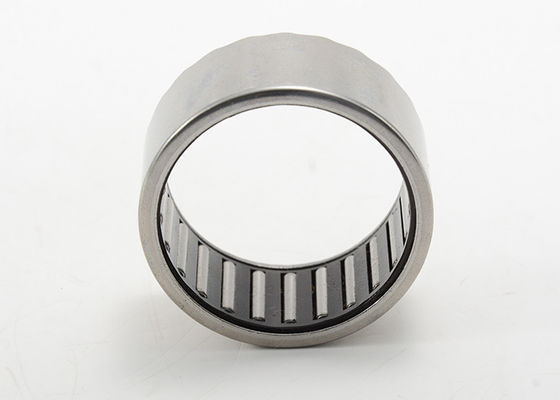

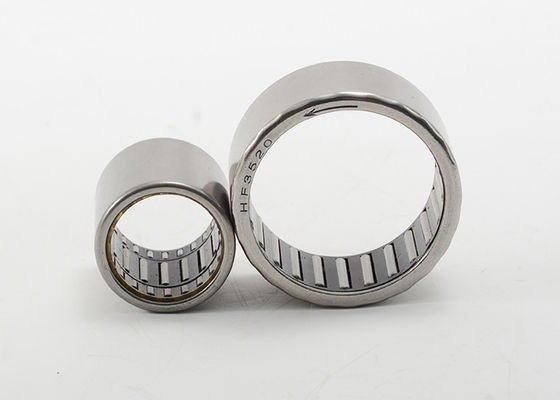

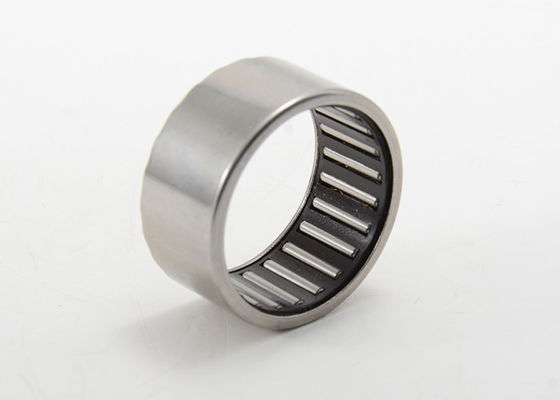

Μια βελόνα τρόπων που αντέχει τους συρμένους συμπλέκτες κυλίνδρων βελόνων φλυτζανιών με τις ανοίξεις χάλυβα
Οι συρμένοι συμπλέκτες κυλίνδρων φλυτζανιών είναι μονόδρομοι συμπλέκτες, το όνομα των οποίων προέρχεται από τα με λεπτούς τοίχους, συρμένα εξωτερικά δαχτυλίδια (φλυτζάνια). Μπορούν να διαβιβάσουν τις υψηλές ροπές σε μια κατεύθυνση και να έχουν μια εκτενή σειρά των εφαρμογών, παραδείγματος χάριν ως ευρετηρίαση των συμπλεκτών, πίσω-παύση των συμπλεκτών και υπερβάσεις των συμπλεκτών.
Λόγω του σχεδίου τους, οι συρμένοι συμπλέκτες κυλίνδρων φλυτζανιών έχουν μια πολύ υψηλή ακρίβεια ευρετηρίασης, μια υψηλή συχνότητα ευρετηρίασης και μια χαμηλή υπερβαίνοντας της τριβής ροπή.
Προκειμένου να εγγυηθεί concentricity και, κατά συνέπεια, να διορθωθεί η λειτουργία, μια φέρουσα ρύθμιση υποστήριξης είναι απαραίτητη για τους συρμένους συμπλέκτες κυλίνδρων φλυτζανιών. Οι συρμένοι συμπλέκτες κυλίνδρων φλυτζανιών είναι επομένως διαθέσιμοι με μια ενσωματωμένη φέρουσα ρύθμιση (HFL). Για τους συρμένους συμπλέκτες κυλίνδρων φλυτζανιών χωρίς μια ενσωματωμένη φέρουσα ρύθμιση (HF), η φέρουσα ρύθμιση υποστήριξης πρέπει να παρασχεθεί από τα πρόσθετα κυλώντας ρουλεμάν.
Οι συρμένοι συμπλέκτες κυλίνδρων φλυτζανιών είναι διαθέσιμοι με ή χωρίς knurling. Παρέχονται λιπαμένος ως πρότυπα. Για τις εφαρμογές με τη λίπανση πετρελαίου, οι συρμένοι συμπλέκτες κυλίνδρων φλυτζανιών είναι διαθέσιμοι χωρίς λίπανση.
Μια βελόνα τρόπων που αντέχει τους συρμένους συμπλέκτες κυλίνδρων φλυτζανιών με τις προδιαγραφές σειράς ανοίξεων HF χάλυβα:
|
Άξονας Διάμετρος |
Φέρων προσδιορισμός |
Μάζα Περ. |
Διαστάσεις ορίου | Βασική εκτίμηση φορτίων | Περιορισμός της ταχύτητας |
Περιορισμός Ταχύτητα |
||||
| Φέρων κώδικας | Fw | Δ | Γ | Δυναμικός | Στατικός | Στατικός | Πετρέλαιο | Πετρέλαιο | ||
| χιλ. | γ | χιλ. | Ν | περιστροφή/λεπτό | ||||||
| 4 | HF0406 | 1 | 4 | 8 | 6 | 34000 | 14000 | 0,34 | ||
| 6 | HF0612 | 3 | 6 | 10 | 12 | 23000 | 13000 | 1.76 | ||
| 8 | HF0812 | 3.5 | 8 | 12 | 12 | 17000 | 12000 | 3.15 | ||
| 10 | HF1012 | 4 | 10 | 14 | 12 | 14000 | 11000 | 5.3 | ||
| 12 | HF1216 | 11.6 | 12 | 18 | 16 | 11000 | 8000 | 12.2 | ||
| 14 | HF1416 | 13 | 14 | 20 | 16 | 9500 | 8000 | 17.3 | ||
| 16 | HF1616 | 14 | 16 | 22 | 16 | 8500 | 7500 | 20.5 | ||
| 18 | HF1816 | 15.5 | 18 | 24 | 16 | 7500 | 7500 | 24.1 | ||
| 20 | HF2016 | 17 | 20 | 26 | 16 | 7000 | 6500 | 28.1 | ||
| 25 | HF2520 | 30.9 | 25 | 32 | 20 | 5500 | 5500 | 66 | ||
| 30 | HF3020 | 36 | 30 | 37 | 20 | 4500 | 4500 | 90 | ||
| 35 | HF3520 | 40 | 35 | 42 | 20 | 3900 | 3900 | 121 | ||
