Λεπτομέρειες:
|
| Όνομα: | Όλες οι μονάδες φραγμών μαξιλαριών ανοξείδωτου | Υλικό μονάδων: | Ανοξείδωτο για την κατοικία και το ρουλεμάν ενθέτων |
|---|---|---|---|
| Φέρων τύπος: | Βαρέων καθηκόντων τύπος | Τύπος στέγασης: | Βαρέων καθηκόντων τύπος |
| Ύφος κατοικίας: | 2 φραγμός μαξιλαριών μπουλονιών | Μέθοδος τοποθέτησης: | Ρυθμίστε το κλείδωμα με βίδες |
| Επέκταση/μη-επέκταση: | Μη Επέκταση | Επανλιπαντικό: | Ναι |
| Συμμόρφωση με το Πρότυπο: | ISO, JIS, Πρότυπο Βόρειας Αμερικής | Εφαρμογές: | Επεξεργασία και συσκευασία τροφίμων και ποτών, Συστήματα μεταφοράς, Συστήματα ανελκυστήρων, Γεωργικά |
| Υψηλό φως: | 2 τοποθετημένα ρουλεμάν φραγμών μαξιλαριών τρυπών φλάντζα,τοποθετημένο φλάντζα ανοξείδωτο ρουλεμάν φραγμών μαξιλαριών,βαρέων καθηκόντων φραγμός μαξιλαριών που αντέχει μη την επέκταση |
||

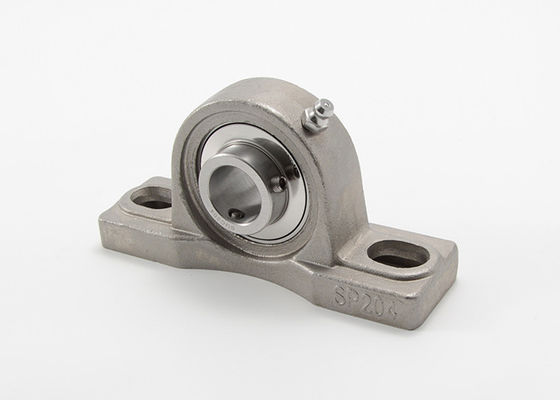

Όλες οι μονάδες 2 τύπος SUCPX05 SUCPX06 φραγμών μαξιλαριών ανοξείδωτου καθήκοντος φλαντζών τρυπών
Λόγω της μεταβλητότητας και της οικονομικής αποτελεσματικότητάς τους, οι μονάδες ένσφαιρου τριβέα χρησιμοποιούνται σε πολλές βιομηχανικές εφαρμογές.
Οι μονάδες ένσφαιρου τριβέα αποτελούνται από ένα ρουλεμάν ενθέτων που τοποθετείται σε μια κατοικία. Ένα ρουλεμάν ενθέτων είναι ένας βαθύς ένσφαιρος τριβέας αυλακιού με το α (κυρτός) έξω από την επιφάνεια και ένα εκτεταμένο εσωτερικό δαχτυλίδι που περιλαμβάνει έναν μηχανισμό για να κλειδώσει τη μονάδα επάνω στον άξονα. Οι κατοικίες έχουν το α αντίστοιχα αλλά κοίλος άντεξε.
MOUETTE οι μονάδες ένσφαιρου τριβέα φραγμών μαξιλαριών (plummer) αποτελούνται από ένα ρουλεμάν ενθέτων που τοποθετείται σε μια κατοικία, η οποία μπορεί να αμπαρωθεί σε μια επιφάνεια υποστήριξης. Τα τυποποιημένα σχέδια κατοικίας μονάδων περιλαμβάνουν το χυτοσίδηρο, τα σύνθετα, τον πιεσμένους χάλυβα και τα υλικά ανοξείδωτου. MOUETTE ρουλεμάν κυρίως παραχθε'ντα κατοικίας και ενθέτων στο ανοξείδωτο ή ρουλεμάν ενθέτων στο ανοξείδωτο, αλλά κατοικία στο πλαστικό υλικό.
Κύρια χαρακτηριστικά γνωρίσματα:
| Φέρουσα περιγραφή μονάδων | Όλες οι μονάδες φραγμών μαξιλαριών ανοξείδωτου τοποθέτησαν τη συμπεριφορά |
| Υλικό | Ανοξείδωτο για την κατοικία και το ρουλεμάν ενθέτων |
| Αριθμός να τοποθετήσει τις τρύπες | 2 |
| Τοποθετώντας μέθοδος | Setscrew |
| Ύφος κατοικίας | Φλάντζα 2 φραγμός μαξιλαριών μπουλονιών |
| Κυλώντας στοιχείο | Ένσφαιρος τριβέας |
| Επέκταση/μη-επέκταση | Μη-επέκταση |
| Τύπος καθήκοντος | Βαρέων καθηκόντων |
| Relubricatable | Ναι |
Όλες οι μονάδες φραγμών μαξιλαριών ανοξείδωτου 2 τρύπες βάζουν φλάντζα στις προδιαγραφές τύπων SUCPX00 καθήκοντος:
|
Φέρουσα μονάδα Αριθμός μερών. |
Άντεξε Dia | Διάσταση (χιλ.) |
Φέρων αριθμός μερών. |
Αριθμός μερών κατοικίας. |
Καθαρό βάρος (κλ) |
||||||||||
| δ | χ | α | ε | β | S1 | S2 | γ | W | S | Β | |||||
| χιλ. | |||||||||||||||
|
SUCPX05 SUCPX05-14 SUCPX05-15 SUCPX05-16 |
7/8 15/16 1 |
25 |
44.45 |
159 |
119 |
51 |
17 |
25 |
18 |
85 |
15.9 |
38.1 |
SUCX05 SUCX05-14 SUCX05-15 SUCX05-16 |
SPX05 |
1.48 |
|
SUCPX06 SUCPX06-17 SUCPX06-18 SUCPX06-19 SUCPX06-20 |
1-1/16 1-1/8 1-3/16 1-1/4 |
30 |
47.6 |
175 |
127 |
57 |
17 |
25 |
20 |
94 |
17.5 |
42.9 |
SUCX06 SUCX06-17 SUCX06-18 SUCX06-19 SUCX06-20 |
SPX06 |
1.99 |
|
SUCPX07 SUCP X07-20 SUCPX07-21 SUCPX07-22 SUCPX07-23 |
1-1/4 1-5/16 1-3/8 1-7/16 |
35 |
54 |
203 |
144 |
57 |
17 |
30 |
22 |
105 |
19.0 |
49.2 |
SUCX07 SUCX07-20 SUCX07-21 SUCX07-22 SUCX07-23 |
SPX07 |
2.57 |
|
SUCPX08 SUCPX08-24 SUCPX08-25 |
1-1/2 1-9/16 |
40 | 58.7 | 222 | 156 | 67 | 20 | 32 | 26 | 113 | 19.0 | 49.2 |
SUCX08 SUCX08-24 SUCX08-25 |
SPX08 | 3.12 |
|
SUCPX09 SUCPX09-26 SUCPX09-27 SUCPX09-28 |
1-5/8 1-11/16 1-3/4 |
45 |
58.7 |
222 |
156 |
67 |
20 |
33 |
26 |
116 |
19.0 |
51.6 |
SUCX09 SUCX09-26 SUCX09-27 SUCX09-28 |
SPX09 |
3.58 |
|
SUCPX10 SUCPX10-29 SUCPX10-30 SUCPX10-31 SUCPX10-32 |
1-13/16 1-7/8 1-15/16 2 |
50 |
63.5 |
241 |
171 |
73 |
20 |
37 |
27 |
126 |
22.2 |
55.6 |
SUCX10 SUCX10-29 SUCX10-30 SUCX10-31 SUCX10-32 |
SPX10 |
4.81 |
|
SUCPX11 SUCPX11-32 SUCPX11-33 SUCPX11-34 SUCPX11-35 |
2 2-1/16 2-1/8 2-3/16 |
55 |
69.8 |
260 |
184 |
79 |
25 |
37 |
30 |
139 |
25.4 |
65.1 |
SUCX11 SUCX11-32 SUCX11-33 SUCX11-34 SUCX11-35 |
SPX11 |
6.15 |
|
SUCPX12 SUCPX12-36 SUCPX12-37 SUCPX12-38 SUCPX12-39 |
2-1/4 2-5/16 2-3/8 2-7/16 |
60 |
76.2 |
286 |
203 |
83 |
25 |
41 |
32 |
151 |
25.4 |
65.1 |
SUCX12 SUCX12-36 SUCX12-37 SUCX12-38 SUCX12-39 |
SPX12 |
7.10 |
|
SUCPX13 SUCPX13-40 SUCPX13-41 |
2-1/2 2-9/16 |
65 | 76.2 | 286 | 203 | 83 | 25 | 41 | 32 | 151 | 30.2 | 74.6 |
SUCX13 SUCX13-40 SUCX13-41 |
SPX13 | 7.42 |
|
SUCPX14 SUCPX14-42 SUCPX14-43 SUCPX14-44 |
2-5/8 2-11/16 2-3/4 |
70 |
88.9 |
330 |
229 |
89 |
27 |
51 |
35 |
172 |
33.3 |
77.8 |
SUCX14 SUCX14-42 SUCX14-43 SUCX14-44 |
SPX14 |
8.60 |
|
SUCPX15 SUCPX15-45 SUCPX15-46 SUCPX15-47 SUCPX15-48 |
2-13/16 2-7/8 2-15/16 3 |
75 |
88.9 |
330 |
232 |
89 |
27 |
51 |
35 |
174 |
33.3 |
82.6 |
SUCX15 SUCX15-45 SUCX15-46 SUCX15-47 SUCX15-48 |
SPX15 |
10.59 |
|
SUCPX16 Sucpx16-50 |
3-1/8 | 80 | 101.6 | 381 | 283 | 102 | 27 | 59 | 42 | 197 | 34.1 | 85.7 |
SUCX16 Sucx16-50 |
SPX16 | 13.16 |
|
SUCPX17 SUCPX17-52 |
3-1/4 | 85 | 101.6 | 381 | 283 | 102 | 27 | 59 | 42 | 202 | 39.7 | 96 |
SUCX17 SUCX17-52 |
SPX17 | 16.21 |
|
SUCPX18 SUCPX18-56 |
3-1/2 |
90 | 101.6 | 381 | 283 | 111 | 27 | 60 | 45 | 206 | 42.9 | 104 |
SUCX18 SUCX18-56 |
SPX18 | 17.60 |
|
SUCPX20 SUCPX20-64 |
4 |
100 | 127 | 432 | 337 | 121 | 33 | 64 | 52 | 250 | 49.2 | 117.5 |
SUCX20 SUCX20-64 |
SPX20 | 29.80 |
