Λεπτομέρειες:
|
| Όνομα: | Εσωτερικό δαχτυλίδι χάλυβα χρωμίου για τα ρουλεμάν κυλίνδρων βελόνων τύπων της Shell | Υλικό: | Φέρων ποιοτικός χάλυβας 100Cr6 υψηλός-κραμάτων |
|---|---|---|---|
| Αριθμός μερών.: | IRT3020, IRT404520, IRT405040 | Η επιφάνεια τελειώνει: | Επεξεργασμένη στη μηχανή επιφάνεια |
| Εύρος μεγέθους: | διάμετροι άξονων από 7 έως 60 χιλιοστόμετρα | Βασικός τύπος κατασκευής: | Υποβαλλόμενα σε θερμοθεραπεία και εσωτερικά δαχτυλίδια Grinded |
| Αυλάκι λίπανσης: | αριθ. | Επεξεργασία: | Επεξεργασμένος στη μηχανή |
| Υψηλό φως: | Εσωτερική φυλή IRT και εξωτερική φυλή της συμπεριφοράς,Εσωτερική φυλή χρωμίου και εξωτερική φυλή της συμπεριφοράς,MI εσωτερικό δαχτυλίδι ρουλεμάν 10 Ν |
||

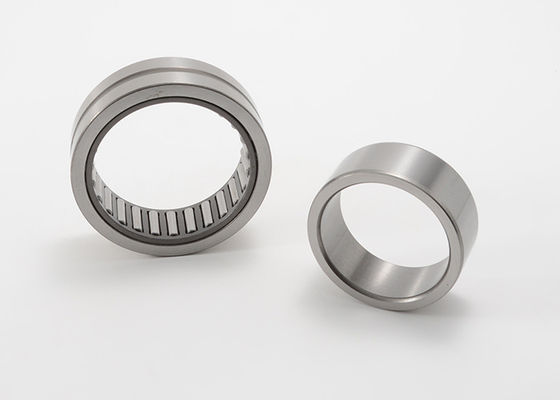

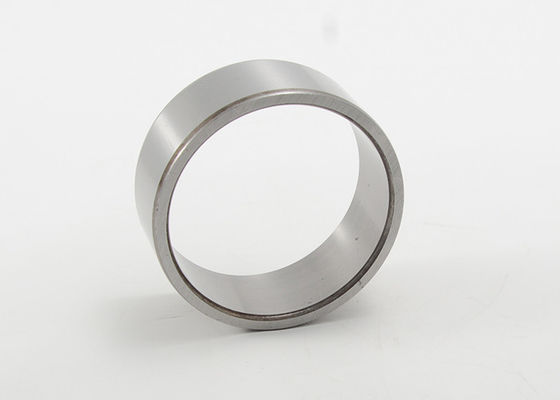

Εσωτερικό δαχτυλίδι χάλυβα χρωμίου για τα ρουλεμάν κυλίνδρων βελόνων τύπων της Shell IRT3020 IRT404520
Τα εσωτερικά δαχτυλίδια μπορούν να ενσωματωθούν με στον Shell-τύπο ή τα διάφορα επεξεργασμένα στη μηχανή ρουλεμάν κυλίνδρων βελόνων για να παρέχουν την καλή υποστήριξη κυλίνδρων χωρίς ανησυχία για την πρόωρη ένδυση άξονων. Επεξεργαζόμαστε με θερμότητα και αλέθουμε τα εσωτερικά δαχτυλίδια μας στις σφιχτές ανοχές για να δημιουργήσουμε σκληρά, σκληρά raceways για τις εφαρμογές όπου είναι αδύνατο να γίνουν οι επιφάνειες άξονων σε μια συγκεκριμένη ιδιότητα σκληρότητας ή τραχύτητας. Είναι μια οικονομική εναλλακτική λύση στους δακτυλίους επειδή δεν απαιτούν οποιαδήποτε πρόσθετη κατεργασία. Τα ευρέα εσωτερικά δαχτυλίδια είναι επίσης διαθέσιμα για να προσαρμόσουν τους άξονες που κίνηση αξονικώς ή σφραγίδες που είναι δίπλα στα ρουλεμάν.
Εσωτερικά δαχτυλίδια σειράς IRT για τα ρουλεμάν κυλίνδρων βελόνων Shell-τύπων
Αυτά τα δαχτυλίδια σχεδιάζονται για να παρέχουν μια ανθεκτική επιφάνεια για τα ρουλεμάν κυλίνδρων βελόνων Shell-τύπων με μη-επεξεργασμένα στη μηχανή raceways. Τα μετρικά εσωτερικά δαχτυλίδια σειράς τύπων IRT είναι διαθέσιμα με τις διαμέτρους άξονων από 7 έως 60 χιλιοστόμετρα.
Επεξεργασμένο στη μηχανή εσωτερικό δαχτυλίδι χάλυβα χρωμίου για τις προδιαγραφές σειράς ρουλεμάν κυλίνδρων βελόνων τύπων της Shell IRT:
|
Άξονας Diam- eter |
Ρουλεμάν Προσδιορισμός |
Μάζα Περ. |
Διαστάσεις ορίου | ||
| δ | Φ | Β | |||
| χιλ. | γ | χιλ. | |||
| 22 | IRT222616 | 22 | 26 | 16 | |
| IRT2216 | 19.1 | 22 | 26 | 16.5 | |
| IRT222620 | 22 | 26 | 20 | ||
| IRT2220 | 24 | 22 | 26 | 20.5 | |
| IRT222817 | 22 | 28 | 17 | ||
| IRT222820 | 22 | 28 | 20 | ||
| Irt2220-1 | 37 | 22 | 28 | 20.5 | |
| IRT222823 | 22 | 28 | 23 | ||
| IRT222830 | 22 | 28 | 30 | ||
| Irt2230-1 | 55.5 | 22 | 28 | 30.5 | |
| 23 | IRT242813 | 23 | 28 | 13 | |
| IRT242826 | 23 | 28 | 26 | ||
| 25 | IRT252920 | 25 | 29 | 20 | |
| IRT2520 | 26.5 | 25 | 29 | 20.5 | |
| IRT252930 | 25 | 29 | 30 | ||
| IRT2530 | 40 | 25 | 29 | 30.5 | |
| IRT253015 | 25 | 30 | 15 | ||
| Irt2515-1 | 25.5 | 25 | 30 | 15.5 | |
| IRT253017 | 25 | 30 | 17 | ||
| IRT253020 | 25 | 30 | 20 | ||
| Irt2520-1 | 34 | 25 | 30 | 20.5 | |
| IRT253023 | 25 | 30 | 23 | ||
| IRT253025 | 25 | 30 | 25 | ||
| Irt2525-1 | 42.5 | 25 | 30 | 25.5 | |
| Irt2526-1 | 44 | 25 | 30 | 26.5 | |
| IRT253030 | 25 | 30 | 30 | ||
| 25 | Irt2530-1 | 50.5 | 25 | 30 | 30.5 |
| IRT253032 | 25 | 30 | 32 | ||
| IRT253038 | 25 | 30 | 38 | ||
| Irt2538-1 | 64 | 25 | 30 | 38.5 | |
| IRT253222 | 25 | 32 | 22 | ||
| IRT253230 | 25 | 32 | 30 | ||
| 26 | IRT263013 | 26 | 30 | 13 | |
| IRT263026 | 26 | 30 | 26 | ||
| IRT263512 | 26 | 35 | 12 | ||
| 28 | IRT283217 | 28 | 32 | 17 | |
| IRT283220 | 28 | 32 | 20 | ||
| IRT2820 | 29.5 | 28 | 32 | 20.5 | |
| IRT283230 | 28 | 32 | 30 | ||
| IRT2830 | 44 | 28 | 32 | 30.5 | |
| IRT283820 | 28 | 38 | 20 | ||
| 30 | IRT3012 | 24.5 | 30 | 35 | 12.5 |
| IRT3015 | 30.5 | 30 | 35 | 15.5 | |
| IRT303517 | 30 | 35 | 17 | ||
| IRT303520 | 30 | 35 | 20 | ||
| IRT3020 | 40 | 30 | 35 | 20.5 | |
| IRT303523 | 30 | 35 | 23 | ||
| IRT303525 | 30 | 35 | 25 | ||
| IRT3025 | 50 | 30 | 35 | 25.5 | |
| IRT303530 | 30 | 35 | 30 | ||
| IRT3030 | 60 | 30 | 35 | 30.5 | |
| IRT303722 | 30 | 37 | 22 | ||
| IRT304216 | 30 | 42 | 16 | ||
| 32 | IRT323720 | 32 | 37 | 20 | |
| IRT3220 | 42.5 | 32 | 37 | 20.5 | |
| IRT333730 | 32 | 37 | 30 | ||
| IRT3230 | 63.5 | 32 | 37 | 30.5 | |
| IRT323732 | 32 | 37 | 32 | ||
| IRT323815 | 32 | 38 | 15 | ||
| Irt3215-1 | 39.5 | 32 | 38 | 15.5 | |
| Irt3220-1 | 52 | 32 | 38 | 20.5 | |
| Irt3225-1 | 64.5 | 32 | 38 | 25.5 | |
| IRT323825 | 32 | 38 | 25 | ||
| Irt3230-1 | 77.5 | 32 | 38 | 30.5 | |
| IRT323845 | 32 | 38 | 45 |
| 32 | Irt3245-1 | 115 | 32 | 38 | 45.5 |
| IRT324015 | 32 | 40 | 15 | ||
| IRT324020 | 32 | 40 | 20 | ||
| IRT324027 | 32 | 40 | 27 | ||
| IRT324030 | 32 | 40 | 30 | ||
| 35 | IRT354015 | 35 | 40 | 15 | |
| IRT354020 | 35 | 40 | 20 | ||
| IRT3520 | 46.5 | 35 | 40 | 20.5 | |
| IRT354025 | 35 | 40 | 25 | ||
| IRT3525 | 58 | 35 | 40 | 25.5 | |
| IRT354030 | 35 | 40 | 30 | ||
| IRT354034 | 35 | 40 | 34 | ||
| IRT354040 | 35 | 40 | 40 | ||
| IRT354040.5 | 91.5 | 35 | 40 | 40.5 | |
| IRT354220 | 35 | 42 | 20 | ||
| IRT354223 | 35 | 42 | 23 | ||
| IRT354227 | 35 | 42 | 27 | ||
| IRT544230 | 35 | 42 | 30 | ||
| IRT354236 | 35 | 42 | 36 | ||
| IRT354322 | 35 | 43 | 22 | ||
| 37 | IRT374232 | 37 | 42 | 32 | |
| 38 | IRT384320 | 38 | 43 | 20 | |
| IRT384330 | 38 | 43 | 30 | ||
| 40 | IRT404517 | 40 | 45 | 17 | |
| IRT404520 | 40 | 45 | 20 | ||
| IRT4020 | 52.5 | 40 | 45 | 20.5 | |
| IRT404525 | 40 | 45 | 25 | ||
| IRT4025 | 65.5 | 40 | 45 | 25.5 | |
| IRT404530 | 40 | 45 | 30 | ||
| IRT4030 | 78.5 | 40 | 45 | 30.5 | |
| IRT404540 | 40 | 45 | 40 | ||
| IRT40X45X40.5 | 104 | 40 | 45 | 40.5 | |
| IRT404822 | 40 | 48 | 22 | ||
| IRT404830 | 40 | 48 | 30 | ||
| IRT404840 | 40 | 48 | 40 | ||
| IRT405022 | 40 | 50 | 22 | ||
| IRT405030 | 40 | 50 | 30 | ||
| IRT405040 | 40 | 50 | 40 |
