Λεπτομέρειες:
|
| Όνομα: | Ενιαία ρουλεμάν κυλίνδρων υπόλοιπου κόσμου ακτινωτά κυλινδρικά | Τύπος: | Πλήρες συμπλήρωμα, σειρά SL1829 |
|---|---|---|---|
| Σχεδιασμός ρουλεμάν: | πλήρες σύνολο κυλίνδρων συμπληρώματος, ενιαία σειρά, συμπεριφορά ημι-εντόπισης, 1 πλευρό στο εξωτερι | Υλικό ρουλεμάν: | Χάλυβας ρουλεμάν 100Cr6, GCr15, AISI 52100 |
| Ίντσα/μετρικός: | Μετρική σειρά | Στεγανοποίηση: | Ανοικτός, Cageless |
| Ακτινικό εσωτερικό διάκενο: | κανονικός | Σειρές του κυλώντας στοιχείου: | 1 (Μονή σειρά) |
| Υψηλό φως: | cageless κυλινδρικό ρουλεμάν κυλίνδρων,φέρων κύλινδρος κυλινδρικό sl182912-β-XL |
||

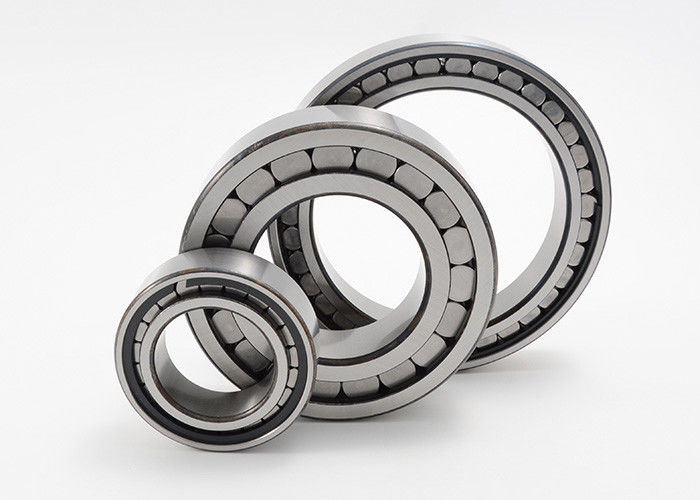

Ενιαίο πλήρες συμπλήρωμα sl182912-β-XL NCF2912V ρουλεμάν κυλίνδρων υπόλοιπου κόσμου κυλινδρικό
Τα ενιαία σειρών πλήρη ρουλεμάν κυλίνδρων συμπληρώματος κυλινδρικά έχουν τα στερεά εξωτερικά και εσωτερικά δαχτυλίδια μαζί με τους πλευρό-καθοδηγημένους κυλινδρικούς κυλίνδρους. Δεδομένου ότι αυτά τα ρουλεμάν έχουν το μεγαλύτερο πιθανό αριθμό κυλώντας στοιχείων, έχουν την εξαιρετικά υψηλή ακτινωτή ικανότητα μεταφοράς φορτίων, υψηλή ακαμψία και είναι κατάλληλα για τα ιδιαίτερα συμπαγή σχέδια. Λόγω των κινηματικών όρων, εντούτοις, δεν επιτυγχάνουν τις υψηλές ταχύτητες που είναι δυνατές κατά τη χρησιμοποίηση των κυλινδρικών ρουλεμάν κυλίνδρων με το κλουβί.
Τα ενιαία σειρών πλήρη ρουλεμάν κυλίνδρων συμπληρώματος κυλινδρικά είναι υπό μορφή ημι-εντόπισης των ρουλεμάν.
Ρουλεμάν ημι-εντόπισης:
Τα ρουλεμάν ημι-εντόπισης είναι διαθέσιμα στο ενιαίο σχέδιο σειρών ως SL1818 (σειρά 18 διάστασης), SL1829 (σειρά 29 διάστασης), SL1830 (σειρά 30 διάστασης), SL1822 (σειρά 22 διάστασης) και SL1923 (σειρά 23 διάστασης). Μπορούν να υποστηρίξουν όχι μόνο τις υψηλές ακτινωτές δυνάμεις αλλά και τις αξονικές δυνάμεις σε μια κατεύθυνση και μπορούν επομένως να καθοδηγήσουν τους άξονες αξονικώς σε μια κατεύθυνση. Ενεργούν ως μη-εντόπιση των ρουλεμάν στην αντίθετη κατεύθυνση.
Η σειρά SL1923 θέτει μόνο ένα πλευρό στο εσωτερικό δαχτυλίδι και ένα μόνος-διατηρώντας κυλώντας στοιχείο. Κατά συνέπεια, το εσωτερικό δαχτυλίδι μπορεί να αφαιρεθεί από το ρουλεμάν. Αυτό καθιστά τη συναρμολόγηση και την αποσυναρμολόγηση αρκετά ευκολότερες.
Σφράγιση:
Τα κυλινδρικά ρουλεμάν κυλίνδρων παρέχονται σε ένα ανοικτό σχέδιο.
Λίπανση:
Δεν παρέχονται λιπαμένος και μπορούν να λαδωθούν με το πετρέλαιο ή το λίπος μέσω των προσώπων τελών.
Ενιαίες υπόλοιπου κόσμου πλήρεις προδιαγραφές σειράς ρουλεμάν κυλίνδρων συμπληρώματος κυλινδρικές SL1829:
|
Φέρων κώδικας |
Διαστάσεις | Εκτίμηση φόρτωσης | Περιορισμός της ταχύτητας | Μάζα | ||||||||||
| δ | Δ | Β | d1 | D1 | Ε | s | rmin | Dyn. | STAT. | Φορτίο ορίου κούρασης | Περιορισμός της ταχύτητας | Ταχύτητα αναφοράς | ||
| Χρώμιο | Πυρήνας | Cur | NG | NB | ||||||||||
| χιλ. | KN | περιστροφή/λεπτό | κλ | |||||||||||
| SL182912 | 60 | 85 | 16 | 69 | 74.4 | 78.55 | 1 | 1 | 63 | 76 | 13.7 | 4550 | 2900 | 0,29 |
| SL182913 | 65 | 90 | 16 | 75.7 | 81 | 85.24 | 1 | 1 | 67 | 84 | 15.1 | 4150 | 2550 | 0,31 |
| SL182914 | 70 | 100 | 19 | 81.2 | 87.8 | 92.31 | 1 | 1 | 88 | 111 | 188 | 3850 | 2550 | 0,49 |
| SL182915 | 75 | 105 | 19 | 86.3 | 92.8 | 97.41 | 1 | 1 | 91 | 119 | 20.1 | 3600 | 2370 | 0,52 |
| SL182916 | 80 | 110 | 19 | 91.4 | 98 | 102.51 | 1 | 1 | 94 | 1260 | 21.4 | 3450 | 2220 | 0,55 |
| SL182917 | 85 | 120 | 22 | 96.4 | 105 | 109.58 | 1 | 1.1 | 118 | 159 | 25.5 | 3200 | 2200 | 0,81 |
| SL182918 | 90 | 125 | 22 | 102 | 110.7 | 115.75 | 1 | 1.1 | 122 | 169 | 26.5 | 3050 | 2050 | 0,84 |
| SL182919 | 95 | 130 | 22 | 106.7 | 117 | 122.25 | 1 | 1.1 | 132 | 177 | 27.5 | 2900 | 1940 | 0,86 |
| SL182920 | 100 | 140 | 24 | 113.4 | 125.7 | 130.95 | 1.5 | 1.1 | 152 | 203 | 31.5 | 2700 | 1870 | 1.14 |
| SL182922 | 110 | 150 | 24 | 124 | 136.2 | 141.5 | 1.5 | 1.1 | 155 | 213 | 34 | 2490 | 1710 | 1.23 |
| SL182924 | 120 | 165 | 27 | 134.8 | 154.3 | 149 | 1.5 | 1.1 | 199 | 285 | 45.5 | 2290 | 1590 | 1.73 |
| SL182926 | 130 | 180 | 30 | 146 | 161.1 | 167.15 | 2 | 1.5 | 238 | 350 | 54 | 2110 | 1500 | 2.33 |
| SL182928 | 140 | 190 | 30 | 157 | 174 | 180 | 2 | 1.5 | 260 | 375 | 57 | 1960 | 1370 | 2.42 |
| SL182930 | 150 | 210 | 36 | 169 | 189.6 | 196.75 | 2.5 | 2 | 340 | 480 | 73 | 1810 | 1360 | 3.77 |
| SL182932 | 160 | 220 | 36 | 179.7 | 200.5 | 207.6 | 2.5 | 2 | 350 | 510 | 77 | 1710 | 1270 | 4 |
| SL182934 | 170 | 230 | 36 | 190.6 | 211.3 | 218.45 | 2.5 | 2 | 365 | 540 | 80 | 1610 | 1190 | 4.3 |
| SL182936 | 180 | 250 | 42 | 200.7 | 224 | 231.85 | 2.5 | 2 | 455 | 680 | 100 | 1530 | 1150 | 6.2 |
| SL182938 | 190 | 260 | 42 | 211.5 | 238.5 | 244.15 | 2 | 2 | 510 | 770 | 112 | 1450 | 1030 | 6.5 |
| SL182940 | 200 | 280 | 48 | 225.5 | 252.4 | 261.6 | 3 | 2.1 | 610 | 940 | 134 | 1360 | 950 | 9.1 |
| SL182944 | 220 | 300 | 48 | 246.3 | 273.2 | 282.45 | 3 | 2.1 | 650 | 1030 | 144 | 1250 | 840 | 9.9 |
| SL182948 | 240 | 320 | 48 | 267.5 | 294.4 | 303.7 | 3 | 2.1 | 600 | 1120 | 124 | 1150 | 750 | 10.6 |
| SL182952 | 260 | 360 | 60 | 291.5 | 323.4 | 333.7 | 5 | 2.1 | 780 | 1450 | 160 | 1060 | 690 | 18.5 |
| SL182956 | 280 | 380 | 60 | 314 | 348.5 | 359.5 | 3.5 | 2.1 | 910 | 1710 | 184 | 980 | 590 | 19.7 |
| SL182960 | 300 | 420 | 72 | 338 | 376.9 | 389.45 | 5 | 3 | 1170 | 2200 | 235 | 910 | 540 | 31.2 |
| SL182964 | 320 | 440 | 72 | 358.5 | 397.4 | 409.85 | 5 | 3 | 1210 | 2340 | 246 | 860 | 495 | 32.9 |
| SL182968 | 340 | 460 | 72 | 379 | 418.7 | 430.2 | 5 | 3 | 1250 | 2470 | 255 | 810 | 460 | 34.7 |
| SL182972 | 360 | 480 | 72 | 399.5 | 438.6 | 450.6 | 5 | 3 | 1280 | 2600 | 265 | 770 | 430 | 36.4 |
| SL182976 | 380 | 520 | 82 | 426 | 472.1 | 486.7 | 5 | 4 | 1660 | 3300 | 335 | 720 | 380 | 52.1 |
| SL182980 | 400 | 540 | 82 | 450 | 496.1 | 510.85 | 5 | 4 | 1710 | 3500 | 350 | 690 | 350 | 54.3 |
| SL182984 | 420 | 560 | 82 | 462 | 509 | 522.95 | 5 | 4 | 1730 | 3600 | 355 | 670 | 340 | 56.9 |
| SL182988 | 440 | 600 | 95 | 490 | 544.6 | 562 | 7 | 4 | 2090 | 4100 | 4050 | 630 | 325 | 78.1 |
| SL182992 | 460 | 620 | 95 | 504 | 559.6 | 576.3 | 7 | 4 | 2130 | 4250 | 410 | 610 | 310 | 81.1 |
| SL182996 | 480 | 650 | 100 | 538 | 596.6 | 614.75 | 7 | 5 | 2390 | 4800 | 460 | 570 | 280 | 94.7 |
| SL1829/500 | 500 | 670 | 100 | 553 | 612.7 | 630 | 7 | 5 | 2430 | 4950 | 470 | 560 | 270 | 98.3 |
