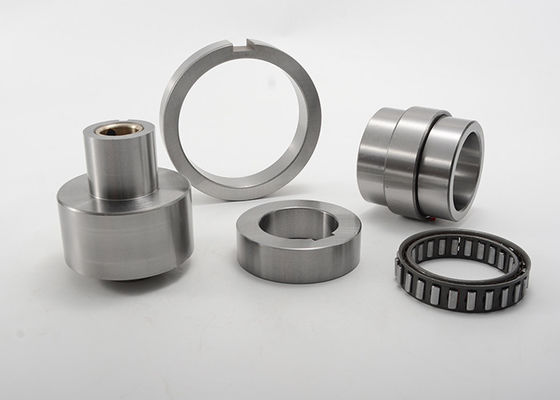

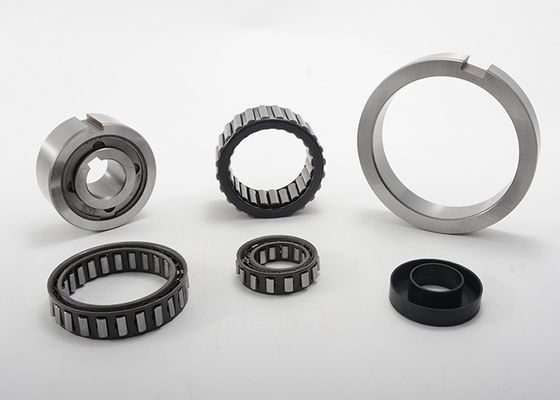

Ο φέρων χάλυβας Sprag ένα συμπλέκτες τρόπων κάνει ελεύθερο πεντάλ κλουβί χωρίς εσωτερικές ή εξωτερικές φυλές

Ο φέρων χάλυβας Sprag ένα συμπλέκτες τρόπων κάνει ελεύθερο πεντάλ κλουβί χωρίς εσωτερικές ή εξωτερικές φυλές

Υπέρβαση, ευρετηρίαση, εξωτερική υποστήριξη ρουλεμάν Backstopping που απαιτείται, συμπλέκτες Sprag

Το συνεχές ρεύμα τύπων είναι ένας τύπος sprag κάνει ελεύθερο πεντάλ κλουβί χωρίς εσωτερικές ή εξωτερικές φυλές. Πρέπει να εγκατασταθεί σε ένα σχέδιο που παρέχει τις φυλές, υποστήριξη ρουλεμάν για τα αξονικές και ακτινωτές φορτία, τη λίπανση και τη σφράγιση. Ο ΣΥΝΕΧΗΣ τύπος έκδοση-ν δέχεται όλους τους τύπους λιπαντικών που χρησιμοποιούνται αυτήν την περίοδο στον εξοπλισμό μετάδοσης δύναμης.

Η διαστημική ανοχή sprag δεν πρέπει να ξεπεραστεί. Οι εσωτερικές και εξωτερικές φυλές πρέπει και οι δύο να έχουν ένα ελάχιστο σαφές πλάτος «e*», χωρίς οποιαδήποτε κοιλότητα, για να εξασφαλίσετε κάνετε ελεύθερο πεντάλ λειτουργίες σωστά όπως φαίνεται στην ακολουθία των σελίδων.

Εναλλακτικά, οι φυλές μπορούν να γίνουν σε περίπτωση που άξονες χάλυβα, ή κατοικίες, στην προδιαγραφή κατωτέρω. Η σκληρότητα επιφάνειας του τελειωμένου μέρους πρέπει να είναι HRC 60 έως 62, για ένα βάθος του ελάχιστου 0,6 χιλ.

Σκληρότητα πυρήνων για να είναι HRC35 σε 45.

Προδιαγραφές ΣΥΝΕΧΩΝ τύπων συμπλεκτών Sprag:

ΣΗΜΕΙΩΣΕΙΣ:

1) Tmax =2.5 Χ TKN

2) Εσωτερικές υπερβάσεις φυλών

3) Εσωτερικές υπερβάσεις φυλών

**) Επέκταση της ανοχής σε ± 0.013

4) Άλλες προσαρμοσμένες διαστάσεις είναι διαθέσιμες.

5) Ο αριθμός λουρίδας έλξης και οι συνδετήρες προσαρμόζονται.

Τοποθετώντας παράδειγμα
