Λεπτομέρειες:
|
| Όνομα: | Κάνετε ελεύθερο πεντάλ στοιχείο ενθέτων συμπλεκτών | Υλικό δαχτυλιδιών: | Φέρων χάλυβας, που και έδαφος |
|---|---|---|---|
| Εσωτερικό δαχτυλίδι: | Keyway ανά DIN 6885 | Εξωτερικός δακτύλιος: | Πατήστε Fit |
| άνοιξη: | Ζ (ένταση) | Με τα δαχτυλίδια χάλυβα: | Ναι |
| Με εσωτερικό Keyway δαχτυλιδιών: | Ναι | Ανοχή άξονων: | k5 |
| Ανοχή κατοικίας: | H6 | Chamfer άξονων & κατοικίας: | 1mm Χ 15° |
| Λειτουργούσα θερμοκρασία: | μέγιστο 140°C | Λάδωμα: | Λίπανση πετρελαίου ή λιπών. Παραδοθείς με την προστασία διάβρωσης. Ενεργό λίπος που γεμίζει κατόπιν |
| Υψηλό φως: | 12mm ένα ρουλεμάν συμπλεκτών τρόπων,ένα ρουλεμάν συμπλεκτών τρόπων,ένας τρόπος sprag FRN 442 Ζ |
||

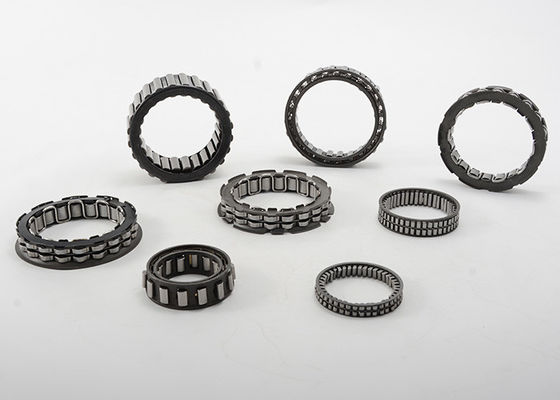

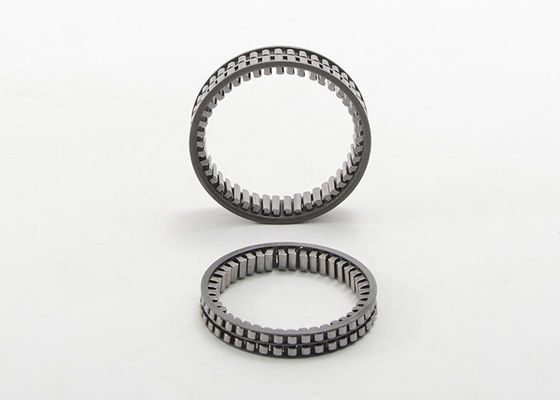

Ο τύπος Sprag κάνει ελεύθερο πεντάλ στοιχείο ένα ενθέτων συμπλεκτών συμπεριφορά τρόπων με τα δαχτυλίδια FRN 442 Ζ
Οι σειρές FR και FRN αποτελούνται από κάνουν ελεύθερο πεντάλ στοιχείο ενθέτων συμπλεκτών και και δαχτυλίδια ώθησης εδάφους.
Σειρά: FRN
Συστατικά:
Στοιχείο ενθέτων
???????? 400 Ζ/???????? 400 Μ
Με Raceway τα δαχτυλίδια
Εσωτερικό keyway δαχτυλιδιών
Εξωτερική τακτοποίηση Τύπου δαχτυλιδιών
Λίπανση:
Πετρέλαιο ή λίπος
Πλάτος:
12 χιλ.
Λειτουργούσα θερμοκρασία:
μέγιστο 140°C
Υψηλότερα temp. κατόπιν αιτήσεως
Ο τύπος Sprag κάνει ελεύθερο πεντάλ στοιχείο ενθέτων συμπλεκτών με τις προδιαγραφές σειράς δαχτυλιδιών FRN:
| FRN 400+ | FN 400 | FND 400 | Διαστάσεις | Ροπή | Να τεμπελιάσει το συμπλέκτη ταχύτητας | Βασική εκτίμηση φορτίων | ||||
| δ | Δ | nmax | Γ dyn. | Κοβάλτιο STAT. | ||||||
| Τύπος σφαιρών | Τύπος κυλίνδρων | Τύπος σφαιρών | Τύπος κυλίνδρων | |||||||
| Αριθμός μερών |
[χιλ.] [ίντσα] |
[χιλ.] [ίντσα] |
[NM] | [περιστροφή/λεπτό] |
[Ν] [λίβρα] |
[Ν] [λίβρα] |
[Ν] [λίβρα] |
[Ν] [λίβρα] |
||
| FRN 427 |
10 .3937 |
31 1.2205 |
80 | 4.400 | ||||||
| FRN 427 Ζ | 66 | |||||||||
| FRN 432 |
12 .4724 |
36 1.4173 |
116 | 3.700 | ||||||
| FRN 432 Ζ | 97 | |||||||||
| FRN 437 | FN 437 | FND 437 |
15 .5906 |
41 1.6142 |
158 |
3.200 * (1.700) |
7.325 1.646 |
7.400 1.663 |
3.870 870 |
6.920 1.555 |
| FRN 437 Ζ | FN 437 Ζ | FND 437 Ζ | 137 | |||||||
| FRN 442 | FN 442 | FND 442 |
20 .7874 |
46 1.8110 |
207 |
2.800 * (1.500) |
7.980 1.793 |
8.410 1.890 |
4.570 1.027 |
8.560 1.924 |
| FRN 442 Ζ | FN 442 Ζ | FND 442 Ζ | 178 | |||||||
| FRN 453 | FN 453 | FND 453 |
25 .9843 |
58 2.2835 |
333 |
2.200 * (1.200) |
8.690 1.953 |
9.460 2.126 |
5.640 1.267 |
10.860 2.441 |
| FRN 453 Ζ | FN 453 Ζ | FND 453 Ζ | 281 | |||||||
| FRN 459 | FN 459 | FND 459 |
30 1.1811 |
64 2.5197 |
414 |
2.000 * (1.100) |
8.805 1.979 |
10.560 2.373 |
6.010 1.351 |
13.050 2.933 |
| FRN 459 Ζ | FN 459 Ζ | FND 459 Ζ | 357 | |||||||
| FRN 463 |
35 1.3780 |
68 2.6772 |
472 | 1.900 | ||||||
| FRN 463 Ζ | 407 | |||||||||
| FRN 470 | FN 470 | FND 470 |
40 1.5748 |
75 2.9528 |
583 |
1.700 * (1.000) |
9.645 2.168 |
11.690 2.627 |
7.405 1.664 |
15.870 3.566 |
| FRN 470 Ζ | FN 470 Ζ | FND 470 Ζ | 502 | |||||||
| FRN 473 |
45 1.7717 |
78 3.0709 |
633 | 1.600 | ||||||
| FRN 473 Ζ | 545 | |||||||||
Σημείωση:
1) Οι χωρητικότητες φορτίων «Γ» και «C0» είναι άκυρες για τη σειρά FR400!
2) Μέγιστη ακτινωτή εκκαθάριση για FR 400 σειρές εν αναμονή της εφαρμογής 0.02mm.
3) Το βέλος στο εσωτερικό δαχτυλίδι παρουσιάζει: τεμπελιάζοντας την κατεύθυνση του εξωτερικού δαχτυλιδιού = κατεύθυνση κλειδώματος του εσωτερικού δαχτυλιδιού.
4) *Idling ταχύτητα για τη σειρά FND.
