Λεπτομέρειες:
|
| Όνομα: | Sprag Clutch | Εμπορικό σήμα: | Ουδέτερο / OEM |
|---|---|---|---|
| Σειρά προϊόντων: | RSBW | Υλικό: | φέρων χάλυβας |
| Εύρος μεγέθους: | Μεγέθη οπών από 20 mm έως 90 mm | Βασικός τύπος κατασκευής: | Υποστηρίζεται ρουλεμάν μανικιών |
| Λάδωμα: | Γράσο | Στεγανοποίηση: | σφραγισμένο με προστατευμένους δακτυλίους O |
| Υψηλό φως: | 90mm ένα δευτερεύον ρουλεμάν συμπλεκτών,20mm ένα δευτερεύον ρουλεμάν συμπλεκτών,RSBW backstop που αντέχει |
||

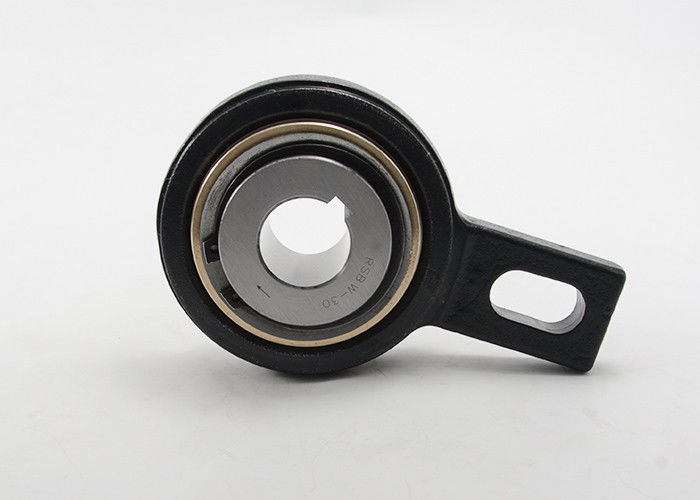

Υποστηριγμένοι συμπλέκτες Sprag ρουλεμάν μανικιών Backstopping συμπλεκτών RSBW
Ο τύπος RSBW είναι ένας ΣΥΝΕΧΉΣ sprag τύπος κάνει ελεύθερο πεντάλ. Είναι ανεξάρτητο, από τα σαφή ρουλεμάν για τις χαμηλές περιστροφικές ταχύτητες και σφραγισμένο χρησιμοποιώντας προστατευμένα από τα την ασπίδα δαχτυλίδια Ο.
Η μονάδα είναι παραδοθε'ν λίπος που λαδώνεται έτοιμο για εγκατάσταση είτε σε μια οριζόντια είτε κάθετη θέση. Πρώτιστα χρησιμοποιημένος ως backstop, αυτός ο τύπος παρέχει σε μια υψηλή ικανότητα ροπής μια ελάχιστη διαστημική απαίτηση. Το σχέδιο επιτρέπει στην εγκατάσταση στα δύσκολα περιβάλλοντα όπως οι υψηλές περιοχές παφλασμών υγρασίας ή νερού. Ένα μπουλόνι, που εξασφαλίζεται σε ένα σταθερό μέρος της μηχανής και της διάβασης μέσω της αυλάκωσης στο βραχίονα ροπής, παρέχει την περιστροφική στάση. Η ακτινωτή εκκαθάριση σε αυτό το μπουλόνι πρέπει να είναι ίση με 1 3% του πλάτους αυλακώσεων. Ο βραχίονας ροπής και τα ρουλεμάν δεν πρέπει να είναι prestressed.
Ρουλεμάν μανικιών Backstopping που υποστηρίζεται, προδιαγραφές συμπλεκτών RSBW Sprag:
| Τύπος | Μέγεθος | Υπέρβαση της ταχύτητας | Διαστάσεις | Βάρος | ||||||||
| dH7 | TKN 1) | nimax | Δ | Λ 1 | Φ | Ε | Β | Ν | Λ | BH11 | ||
| [χιλ.] | [NM] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | |
| RSBW20 | 20 | 300 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 |
| RSBW25 | 25 | 485 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.6 |
| RSBW30 | 30 | 485 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.5 |
| RSBW35M | 35M | 485 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 |
| RSBW35 | 35 | 606 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.4 |
| RSBW40 | 40 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.6 |
| RSBW45 | 45 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| RSBW50 | 50 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| RSBW55 | 55 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.4 |
| RSBW60 | 60 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.5 |
| RSBW70 | 70 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.4 |
| RSBW80 | 80 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
| RSBW90 | 90 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
Σημείωση:
1) Tmax =2.5 Χ TKN
2) Keyway στο DIN 6885,1
Τοποθετώντας παράδειγμα:
