Λεπτομέρειες:
|
| Όνομα: | Επεξεργασμένο στη μηχανή εσωτερικό δαχτυλίδι | Υλικό: | Χάλυβας υψηλής ποιότητας που φέρει κράμα AISI52100 |
|---|---|---|---|
| ΑΡΙΘΜΟΣ ΜΕΡΩΝ.: | MI 10, MI 10 Ν, MI 12, MI12 Ν, MI14, MI 14 Ν, MI 16, MI 16 Ν, MI 20, MI 20 Ν, MI 24, MI 24 Ν | Η επιφάνεια τελειώνει: | Ουδέτερη επεξεργασμένη στη μηχανή φέρουσα επιφάνεια χάλυβα |
| Ίντσα/μετρικός: | Αυτοκρατορική σειρά (ίντσας) | Βασικός τύπος κατασκευής: | Μέσω των επίγειων δαχτυλιδιών ακρίβειας |
| Αυλάκι λίπανσης: | Έχετε | επεξεργασία: | Επεξεργασμένος στη μηχανή |
| Υψηλό φως: | Εσωτερική φυλή ένσφαιρου τριβέα χρωμίου,εσωτερική φυλή MI 10 Ν ένσφαιρου τριβέα,επεξεργασμένο στη μηχανή δαχτυλίδι ρουλεμάν κυλίνδρων |
||

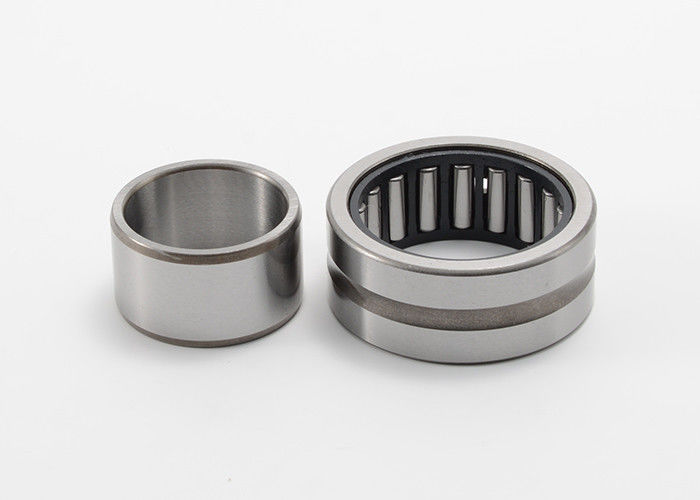

Ο χάλυβας χρωμίου επεξεργάστηκε το εσωτερικό δαχτυλίδι για τα ρουλεμάν βελόνων στη μηχανή, μέγεθος ίντσας

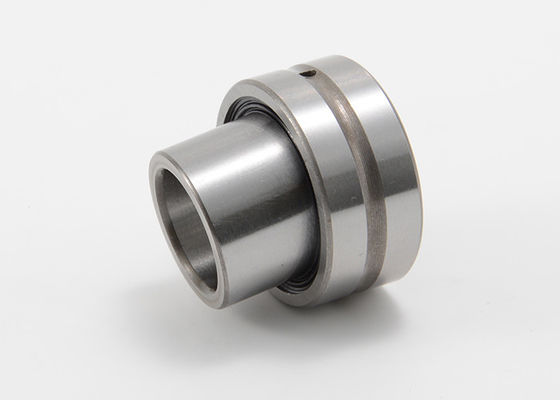

Ένα επεξεργασμένο στη μηχανή εσωτερικό δαχτυλίδι είναι ένα συστατικό που χρησιμοποιείται συνήθως στις συνελεύσεις ρουλεμάν. Το επίγειο εσωτερικό δαχτυλίδι ακρίβειας παρέχει raceway για τους κυλίνδρους όταν χρησιμοποιούνται με έναν μη σκληρυνθε'ντα άξονα. Το δαχτυλίδι περιέχει μια ελαιότρυπα και ένα δακτυλιοειδές αυλάκι για την επαν-λίπανση του ρουλεμάν και μπορεί να χρησιμοποιηθεί και με τα ρουλεμάν CAGEROL και GUIDEROL ή μπορεί να χρησιμοποιηθεί ως δακτύλιος στις σαφείς φέρουσες εφαρμογές.
Ο σκοπός ενός επεξεργασμένου στη μηχανή εσωτερικού δαχτυλιδιού είναι να παρασχεθεί μια ομαλή και ακριβής διαδρομή για τα κυλώντας στοιχεία. Εξασφαλίζει κατάλληλη ευθυγράμμιση, μειώνει την τριβή, και επιτρέπει την αποδοτική μετάδοση της περιστροφικής ή γραμμικής κίνησης. Τα ακριβή αποτελέσματα διαδικασίας κατεργασίας σε μια υψηλής ποιότητας επιφάνεια τελειώνουν και διαστατική ακρίβεια, η οποία συμβάλλει στη γενικές απόδοση και τη μακροζωία του ρουλεμάν.
Τα επεξεργασμένα στη μηχανή εσωτερικά δαχτυλίδια χρησιμοποιούνται συχνά στους διάφορους τύπους ρουλεμάν, συμπεριλαμβανομένων των ρουλεμάν, των ρουλεμάν κυλίνδρων, και των ρουλεμάν βελόνων. Είναι κρίσιμα συστατικά στα μηχανήματα και τον εξοπλισμό στις διαφορετικές βιομηχανίες, όπως τα αυτοκίνητα, αεροδιαστημικά, βιομηχανικά μηχανήματα, και η μετάδοση δύναμης.
Τα οφέλη ένα επεξεργασμένο στη μηχανή εσωτερικό δαχτυλίδι περιλαμβάνουν τη βελτιωμένη μεταφέρουσα ικανότητα, την ενισχυμένη περιστροφική ακρίβεια, και τη μειωμένη φθορά λόγω χρήσης. Η ακριβής κατεργασία επιτρέπει την καλύτερη διανομή των φορτίων, μειώνει τις συγκεντρώσεις πίεσης, και προωθεί την ομαλότερη λειτουργία του ρουλεμάν.
MOUETTE προσφέρει περισσότερους πίνακες ανταλλαγής, όπως επεξεργασμένα στη μηχανή τα mcgill εσωτερικά δαχτυλίδια, εσωτερικά δαχτυλίδια ina, εσωτερικά δαχτυλίδια koyo, torrington εσωτερική φυλή, skf εσωτερικό δαχτυλίδι.
Προσφέρουμε και τον τυποποιημένο και προσαρμοσμένο εσωτερικό δακτύλιο, στο φέροντα ποιοτικό χάλυβα 100Cr6, ανοξείδωτο 440C υψηλός-κραμάτων.
Επεξεργασμένο στη μηχανή μέγεθος MI ίντσας εσωτερικών δαχτυλιδιών ρουλεμάν κυλίνδρων προδιαγραφές σειράς:
| Εσωτερικό δαχτυλίδι | Α (ΆΝΤΕΞΕ DIA.) | Β (ΕΣΩΤΕΡΙΚΌ O.D.) | W | Χ | ΜΈΓΙΣΤΟ Ρ. | ||
| Αριθμός μερών. | NOM. | TOL. | NOM. | TOL. | |||
| Mi-6 | .3750 | -.0004 | .6245 | -.0004 | 1,010 | 3/32 | .025 |
| Mi-6-ν | .3750 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| Mi-7-ν | .4375 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| Mi-8 | .5000 | -.0004 | .7493 | -.0005 | 1,010 | 1/8 | .040 |
| Mi-8-ν | .5000 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| Mi-9-ν | .5625 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| Mi-10 | .6250 | -.0004 | .8743 | -.0005 | 1,010 | 1/8 | .040 |
| Mi-10-ν | .6250 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| Mi-11-ν | .6875 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| Mi-12 | .7500 | -.0004 | .9993 | -.0005 | 1,010 | 1/8 | .040 |
| Mi-12-ν | .7500 | -.0004 | .9993 | -.0005 | .760 | 1/8 | .040 |
| Mi-13 | .8125 | -.0005 | .9993 | -.0005 | 1,010 | 1/8 | .040 |
| Mi-13-ν | .8125 | -.0005 | .9993 | -.0005 | .760 | 1/8 | .040 |
| Mi-14 | .8750 | -.0005 | 1.1241 | -.0005 | 1,260 | 1/8 | .040 |
| Mi-14-ν | .8750 | -.0005 | 1.1241 | -.0005 | 1,010 | 1/8 | .040 |
| Mi-15 | .9375 | -.0005 | 1.1241 | -.0005 | 1,260 | 1/8 | .040 |
| Mi-15-ν | .9375 | -.0005 | 1.1241 | -.0005 | 1,010 | 1/8 | .040 |
| Mi-16 | 1.0000 | -.0005 | 1.2491 | -.0006 | 1,260 | 1/8 | .040 |
| Mi-16-ν | 1.0000 | -.0005 | 1.2491 | -.0006 | 1,010 | 1/8 | .040 |
| Mi-17 | 1.0625 | -.0005 | 1.3741 | -.0006 | 1,260 | 1/8 | .040 |
| Mi-18 | 1.1250 | -.0005 | 1.3741 | -.0006 | 1,260 | 1/8 | .040 |
| Mi-18-ν | 1.1250 | -.0005 | 1.3741 | -.0006 | 1,010 | 1/8 | .040 |
| Mi-19 | 1.1875 | -.0005 | 1.4990 | -.0006 | 1,260 | 1/8 | .060 |
| Mi-20 | 1.2500 | -.0005 | 1.4990 | -.0006 | 1,260 | 1/8 | .060 |
| Mi-20-ν | 1.2500 | -.0005 | 1.4990 | -.0006 | 1,010 | 1/8 | .060 |
| Mi-21 | 1.3125 | -.0005 | 1.6240 | -.0006 | 1,260 | 1/8 | .060 |
| Mi-21-ν | 1.3125 | -.0005 | 1.6240 | -.0006 | 1,010 | 1/8 | .060 |
| Mi-22 | 1.3750 | -.0005 | 1.7490 | -.0006 | 1,260 | 1/8 | .060 |
| Mi-22-4S | 1.3750 | -.0005 | 1.6240 | -.0006 | 1,260 | 1/8 | .060 |
| Mi-23 | 1.4375 | -.0005 | 1.7490 | -.0006 | 1,260 | 1/8 | .060 |
| Mi-24 | 1.5000 | -.0005 | 1.7490 | -.0006 | 1,260 | 1/8 | .060 |
| Mi-24-ν | 1.5000 | -.0005 | 1.7490 | -.0006 | 1,010 | 1/8 | .060 |
| Mi-25 | 1.5625 | -.0005 | 1.9989 | -.0007 | 1,260 | 1/8 | .060 |
| Mi-25-4S | 1.5625 | -.0005 | 1.8740 | -.0006 | 1,260 | 1/8 | .060 |
| Mi-26 | 1.6250 | -.0005 | 1.9989 | -.0007 | 1,260 | 1/8 | .060 |
| Mi-26-2S | 1.6250 | -.0005 | 1.9364 | -.0007 | 1,260 | 1/8 | .060 |
| Mi-26-ν | 1.6250 | -.0005 | 1.9989 | -.0007 | 1,010 | 1/8 | .060 |
| Mi-27 | 1.6875 | -.0005 | 1.9989 | -.0007 | 1,260 | 1/8 | .060 |
| Mi-28 | 1.7500 | -.0005 | 2.2489 | -.0007 | 1,760 | 3/16 | .060 |
| Mi-28-ν | 1.7500 | -.0005 | 2.2489 | -.0007 | 1,510 | 3/16 | .060 |
| Mi-30 | 1.8750 | -.0005 | 2.2489 | -.0007 | 1,760 | 3/16 | .060 |
| Mi-31 | 1.9375 | -.0005 | 2.2489 | -.0007 | 1,760 | 3/16 | .080 |
| Mi-32 | 2.0000 | -.0005 | 2.2489 | -.0007 | 1,760 | 3/16 | .080 |
| Mi-32-ν | 2.0000 | -.0005 | 2.2489 | -.0007 | 1,510 | 3/16 | .080 |
| Mi-34 | 2.1250 | -.0006 | 2.4989 | -.0007 | 1,760 | 3/16 | .080 |
| Mi-35 | 2.1875 | -.0006 | 2.7489 | -.0007 | 1,760 | 3/16 | .080 |
| Mi-36 | 2.2500 | -.0006 | 2.7489 | -.0007 | 1,760 | 3/16 | .080 |
| Mi-36-ν | 2.2500 | -.0006 | 2.7489 | -.0007 | 1,510 | 3/16 | .080 |
| Mi-38 | 2.3750 | -.0006 | 2.9989 | -.0007 | 1,760 | 3/16 | .080 |
| Mi-39 | 2.4375 | -.0006 | 2.9989 | -.0007 | 1,760 | 3/16 | .080 |
| Mi-40 | 2.5000 | -.0006 | 2.9989 | -.0007 | 1,760 | 3/16 | .080 |
| Mi-40-ν | 2.5000 | -.0006 | 2.9989 | -.0007 | 1,510 | 3/16 | .080 |
| Mi-42 | 2.6250 | -.0006 | 3.2487 | -.0009 | 1,760 | 3/16 | .080 |
| Mi-44 | 2.7500 | -.0006 | 3.2487 | -.0009 | 1,760 | 3/16 | .080 |
| Mi-46 | 2.8750 | -.0006 | 3.4987 | -.0009 | 2,010 | 1/4 | .080 |
| Mi-47 | 2.9375 | -.0006 | 3.4987 | -.0009 | 2,010 | 1/4 | .080 |
| Mi-48 | 3.0000 | -.0006 | 3.4987 | -.0009 | 2,010 | 1/4 | .080 |
| Mi-48-ν | 3.0000 | -.0006 | 3.4987 | -.0009 | 1,760 | 1/4 | .080 |
| Mi-50 | 3.1250 | -.0006 | 3.7487 | -.0009 | 2,010 | 1/4 | .100 |
| Mi-52 | 3.2500 | -.0006 | 3.7487 | -.0009 | 2,010 | 1/4 | .100 |
| Mi-54 | 3.3750 | -.0008 | 3.9985 | -.0009 | 2,010 | 1/4 | .100 |
| Mi-56 | 3.5000 | -.0008 | 3.9985 | -.0009 | 2,010 | 1/4 | .100 |
| Mi-58 | 3.6250 | -.0008 | 4.2485 | -.0009 | 2,010 | 1/4 | .100 |
| Mi-60 | 3.7500 | -.0008 | 4.2485 | -.0009 | 2,010 | 1/4 | .100 |
| Mi-62 | 3.8750 | -.0008 | 4.2485 | -.0009 | 2,260 | 1/4 | .100 |
| Mi-64 | 4.0000 | -.0008 | 4.9985 | -.0010 | 2,260 | 1/4 | .100 |
| Mi-68 | 4.2500 | -.0008 | 4.9985 | -.0010 | 2,260 | 1/4 | .100 |
| Mi-72 | 4.5000 | -.0008 | 5.4985 | -.0010 | 3,015 | 1/4 | .100 |
| Mi-72-ν | 4.5000 | -.0008 | 5.4985 | -.0010 | 2,515 | 1/4 | .100 |
| Mi-80 | 5.0000 | -.0010 | 5.9983 | -.0010 | 3,015 | 5/16 | .120 |
| Mi-80-ν | 5.0000 | -.0010 | 5.9983 | -.0010 | 2,515 | 5/16 | .120 |
| Mi-88 | 5.5000 | -.0010 | 6.4983 | -.0010 | 3,015 | 5/16 | .120 |
| Mi-88-ν | 5.5000 | -.0010 | 6.4983 | -.0010 | 2,515 | 5/16 | .120 |
| Mi-96 | 6.0000 | -.0010 | 7.2481 | -.0012 | 3,015 | 5/16 | .120 |
| Mi-104 | 6.5000 | -.0010 | 7.7481 | -.0012 | 3,015 | 5/16 | .120 |
| Mi-112 | 7.0000 | -.0010 | 8.2481 | -.0012 | 3,015 | 5/16 | .120 |
| Mi-120 | 7.5000 | -.0012 | 8.7480 | -.0012 | 3,015 | 5/16 | .120 |
| Mi-128 | 8.0000 | -.0012 | 9.2480 | -.0012 | 3,015 | 5/16 | .160 |
Όλα τα μεγέθη είναι στην ίντσα.
