Λεπτομέρειες:
|
| Όνομα: | Ρουλεμάν κυλίνδρων με βελόνα με συρμένο κύπελλο | Υλικό ρουλεμάν: | πλάκα ειδικού χάλυβα ST12 ή St14 |
|---|---|---|---|
| Τύπος συρμένου Κυπέλλου: | Ανοιχτές άκρες | Λύσεις σφράγισης: | Ανοικτός |
| Λιπαντική ουσία: | Χωρίς | Τρύπα λίπανσης: | Χωρίς |
| Κυλιόμενα στοιχεία: | Ρολό βελόνας με ατσάλινο κλουβί | Σύστημα μέτρησης: | Ιντσα |
| Λειτουργούσα θερμοκρασία: | -30 °C έως 120 °C | Προσαρμοσμένος: | Διατίθενται τυπικά ή προσαρμοσμένα |
| Υψηλό φως: | ρουλεμάν βελόνων ανοικτών τελών sce108,συρμένο ρουλεμάν βελόνων φλυτζανιών sce108,ο χάλυβας εγκλώβισε το ακτινωτό ρουλεμάν βελόνων |
||

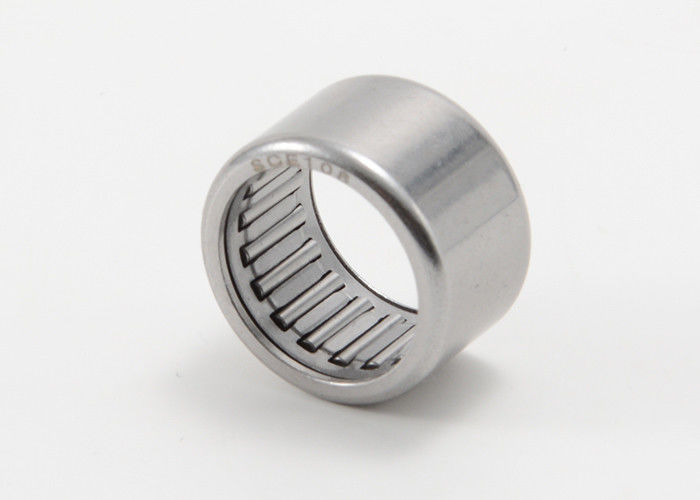

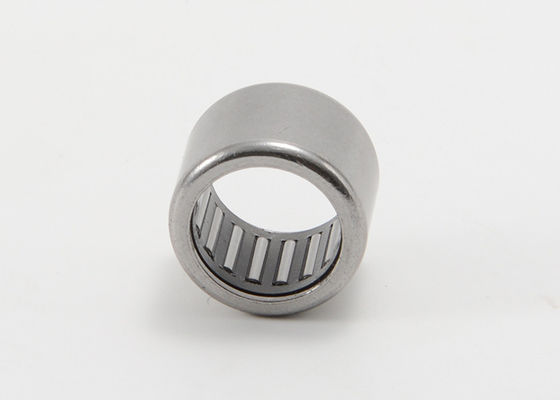

Συρμένη σειρά SCE108 ίντσας ανοικτών τελών κλουβιών χάλυβα ρουλεμάν κυλίνδρων βελόνων φλυτζανιών
Τα συρμένα ρουλεμάν κυλίνδρων βελόνων φλυτζανιών έχουν ένα κοιλαμένο, με λεπτούς τοίχους εξωτερικό δαχτυλίδι. Τα συρμένα ρουλεμάν κυλίνδρων βελόνων φλυτζανιών χρησιμοποιούνται χαρακτηριστικά στις εφαρμογές όπου η κατοικία άντεξε δεν μπορεί να χρησιμοποιηθεί ως raceway για μια συνέλευση κυλίνδρων και κλουβιών βελόνων, αλλά όπου μια πολύ συμπαγής και οικονομική φέρουσα ρύθμιση απαιτείται. Αυτά τα ρουλεμάν τοποθετούνται με μια σφιχτή τακτοποίηση παρέμβασης στην κατοικία. Αυτός επιτρέπει ένα απλό και οικονομικό σχέδιο της κατοικίας άντεξε, δεδομένου ότι οι ώμοι ή τα αιφνιδιαστικά δαχτυλίδια δεν απαιτούνται για να εντοπίσουν το ρουλεμάν αξονικώς.
MOUETTE παρέχει μια ευρεία κατάταξη των συρμένων ρουλεμάν κυλίνδρων βελόνων φλυτζανιών. Αυτό περιλαμβάνει:
Εκτός από το σχέδιο με ένα κλουβί, τα συρμένα ρουλεμάν κυλίνδρων βελόνων φλυτζανιών με τις ανοικτές άκρες είναι επίσης διαθέσιμα με ένα πλήρες σύνολο κυλίνδρων βελόνων συμπληρώματος. Αυτές οι σειρές έχουν το μέγιστο αριθμό κυλίνδρων βελόνων και επομένως προσφέρουν την εξαιρετικά υψηλή ικανότητα μεταφοράς φορτίων μέσα σε έναν πολύ μικρό φάκελο σχεδίου. Η χρήση τους είναι σε υψηλές ταχύτητες περιορισμένη.
MOUETTE προσφέρει περισσότερους πίνακες ανταλλαγής, όπως τα ρουλεμάν βελόνων skf, ρουλεμάν βελόνων ina, ntn ρουλεμάν βελόνων, ρουλεμάν βελόνων iko, torrington ρουλεμάν βελόνων, ρουλεμάν βελόνων koyo, τα ρουλεμάν βελόνων, rbc ρουλεμάν βελόνων, και mcgill ρουλεμάν βελόνων.
Συρμένες λεπτομέρειες τύπων SCE σειράς ίντσας ανοικτών τελών κλουβιών χάλυβα ρουλεμάν κυλίνδρων βελόνων φλυτζανιών:
| Διάμετρος άξονων | Φέρων προσδιορισμός |
Μάζα Περ. |
Διαστάσεις ορίου | Βασική εκτίμηση φορτίων | Περιορισμός της ταχύτητας | ||||
| Τρέχων φέρων κώδικας | Αρχικός φέρων κώδικας | Fw | Δ | Γ | Δυναμικός | Στατικός | Πετρέλαιο | ||
| χιλ. | κλ | χιλ. | Ν | περιστροφή/λεπτό | |||||
| 3,175 | SCE55 | 0,004 | 3,175 | 12.7 | 8,334 | ||||
| 3.97 | SCE 21/24TN | 3.97 | 7.15 | 6.35 | |||||
| 4,762 | SCE 34TN | 4,762 | 8,731 | 6.35 | |||||
|
6.35
|
SCE 47 | 0,004 | 6.35 | 11,112 | 11.13 | ||||
| SCE 49 | 6.35 | 11,112 | 14,287 | ||||||
| SCE 49PP | 6.35 | 11,112 | 14.29 | ||||||
| 7,938 | SCE 55 | BCE55 | 0,0032 | 7,938 | 12.7 | 7,938 | 2892 | 2625 | 29000 |
| SCE 56P | 0,006 | 7,938 | 12.7 | 9.52 | |||||
| SCE 57 | 0,006 | 7,938 | 12.7 | 11.11 | |||||
| SCE 59 | 0,003 | 7,938 | 12.7 | 14.29 | |||||
| 9,525 | SCE 65 | BCE65 | 0,004 | 9,525 | 14,288 | 7.94 | 2892 | 2417 | 25000 |
| SCE 66 | 0,006 | 9,525 | 14,288 | 9.52 | 3900 | 3950 | 29500 | ||
| SCE 68 | 0,0065 | 9,525 | 14,288 | 12.7 | |||||
| SCE 68K | 9,525 | 14,288 | 9,271 | ||||||
| SCE 69P | 0,007 | 9,525 | 14,288 | 14.29 | |||||
| SCE 69 | 0,004 | 9,525 | 14,288 | 14.29 | |||||
| SCE 610PP | 9,525 | 14,288 | 15.88 | 3900 | 3950 | 29500 | |||
| 11,112 | SCE 78 | 0,005 | 11,112 | 15,875 | 12.7 | 6400 | 7800 | 25000 | |
|
12.7
|
SCE 85 | 0,0047 | 12.7 | 17,462 | 7.94 | ||||
| SCE 86 | 0,006 | 12.7 | 17,462 | 9.52 | |||||
| SCE 86A | 0,007 | 12.7 | 17,462 | 9.52 | |||||
| SCE 87 | 0,006 | 12.7 | 17,462 | 11.11 | 7340 | 7800 | 22000 | ||
| SCE 88 | 0,009 | 12.7 | 17,462 | 12.7 | 6897 | 9033 | 19000 | ||
| SCE 810ZOH | 0,009 | 12.7 | 17,462 | 15.88 | 8811 | 12237 | 19000 | ||
| SCE 810PP | 0,009 | 12.7 | 17,462 | 15.88 | 8811 | 12237 | 19000 | ||
| 14,288 | SCE 96 | 0,005 | 14,288 | 19.05 | 9.52 | 5162 | 6408 | 18000 | |
| SCE 98 | 0,008 | 14,288 | 19.05 | 12.7 | 7698 | 10769 | 18000 | ||
| SCE 910 | 0,01 | 14,288 | 19.05 | 15.88 | 9434 | 14017 | 18000 | ||
| SCE 912 | 0,013 | 14,288 | 19.05 | 19.05 | 10724 | 16465 | 18000 | ||
| 15,875 | SCE 105 | 0,0075 | 15,875 | 20,638 | 7.94 | 4300 | 5200 | 17600 | |
| SCE 107-1/2 | 0,009 | 15,875 | 20,638 | 11.91 | 7100 | 10300 | 17600 | ||
| SCE108 | BCE108 | 0,01 | 15,875 | 20,638 | 12.7 | 8743 | 12015 | 16000 | |
| SCE109P | 15,875 | 20,638 | 14.29 | 8743 | 12015 | 16000 | |||
| SCE1010 | 0,011 | 15,875 | 20,638 | 15.88 | 10368 | 16242 | 16000 | ||
| SCE1010PP | 0,013 | 18,875 | 20,638 | 15.88 | 10368 | 16242 | 16000 | ||
| SCE1012 | 0,014 | 15,875 | 20,638 | 19.05 | 12015 | 19802 | 16000 | ||
| SCE1012PP | 0,014 | 15,875 | 20,638 | 19.05 | 12015 | 19802 | 16000 | ||
| 17,462 | SCE118 | 0,014 | 17,462 | 22,225 | 12.7 | 8600 | 13200 | 16000 | |
| SCE1112 | 0,016 | 17,462 | 22,225 | 19.05 | 12400 | 21000 | 16000 | ||
| 19.05 | SCE 128 | 0,013 | 19.05 | 25.4 | 12.7 | 9800 | 12500 | 14700 | |
| SCE 120 | 19.05 | 34 | 14.5 | ||||||
| SCE 129P | 0,019 | 19.05 | 25.4 | 14.29 | 10000 | 13500 | 15200 | ||
| SCE 1210PPR | 0,017 | 19.05 | 25.45 | 15.88 | 12682 | 17577 | 13000 | ||
| SCE 1211 (Π) | 0,018 | 19.05 | 25.4 | 17.46 | 15352 | 22250 | 13000 | ||
| SCE 1212 | 0,021 | 19.05 | 25.4 | 19.05 | 15352 | 22250 | 13000 | ||
| SCE 1214PP | 19.05 | 25.4 | 22.22 | ||||||
| SCE 1216 | 0,030 | 19.05 | 25.4 | 25.4 | |||||
| 20,638 | SCE 1312 | 0,024 | 20,638 | 26,988 | 19.05 | 16020 | 23585 | 12000 | |
| 22,225 | SCE 146 | 0,013 | 22,225 | 28,575 | 9.52 | 8200 | 10700 | 12600 | |
| SCE 148 | 0,019 | 22,225 | 28,575 | 12.7 | 11125 | 15797 | 11000 | ||
| SCE 148-OH | 0,019 | 22,225 | 28,575 | 12.7 | 11125 | 15797 | 11000 | ||
| SCE 1412 | 0,028 | 22,225 | 28,575 | 19.05 | 16910 | 27145 | 11000 | ||
| SCE 1416 | 0,034 | 22,225 | 28,575 | 25.4 | 22100 | 38000 | 12600 | ||
| 25.4 | SCE 168 | 0,019 | 25.4 | 31.75 | 12.7 | 12682 | 19135 | 10000 | |
| SCE 1612 | 0,027 | 25.4 | 31.75 | 19.05 | 18022 | 30260 | 10000 | ||
| SCE 1614PP | 25.4 | 31.75 | 22.22 | ||||||
| SCE 1616 | 0,038 | 25.4 | 31.75 | 25.4 | 24920 | 45390 | 10000 | ||
| SCE 1616PP | 0,038 | 25.4 | 31.75 | 25.4 | 24920 | 45390 | 10000 | ||
| SCE 1620 | 0,048 | 25.4 | 31.75 | 31.75 | |||||
| 28,575 | SCE 188 | 0,021 | 28,575 | 34,925 | 12.7 | 12905 | 20247 | 9000 | |
| SCE 1816 | BCE1816 | 0,04 | 28,575 | 34,925 | 25.4 | 25810 | 49395 | 9000 | |
| SCE 1820 | 0,053 | 28,575 | 34,925 | 31.75 | |||||
| 31,242 | SCE 2020A | 31,242 | 38.1 | 31.75 | |||||
| 31.75 | SCE 2010 | 0,03 | 31.75 | 38.1 | 15.88 | 21137 | 39605 | 8000 | |
| SCE 2012 | 0,037 | 31.75 | 38.1 | 19.05 | 16500 | 29000 | 8000 | ||
| SCE 2016 | BCE2016 | 0,045 | 31.75 | 38.1 | 25.4 | 27145 | 54735 | 8800 | |
| SCE 2020 | 0,056 | 31.75 | 38.1 | 31.75 | |||||
| 34,925 | SCE 228 | 0,025 | 34,925 | 41,275 | 12.7 | 13600 | 23700 | 8000 | |
| SCE 2212 | 0,039 | 34,925 | 41,275 | 19.05 | 21360 | 42720 | 7500 | ||
| SCE 2216 | 0,058 | 34,925 | 41,275 | 25.4 | 27590 | 59185 | 7500 | ||
| SCE 2220 | 0,081 | 34,925 | 41,275 | 31.75 | 34000 | 77000 | 8000 | ||
|
38.1
|
SCE 2416 | 0,083 | 38.1 | 47,625 | 25.4 | 38715 | 66305 | 6500 | |
| SCE 2420 | 0,105 | 38.1 | 47,625 | 31.75 | |||||
| 41,275 | SCE 2620 | 0,11 | 41,275 | 50.8 | 31.75 | 51000 | 97000 | 6800 | |
| 44.45 | SCE 2812 | 0,082 | 44.45 | 53,975 | 19.05 | 31500 | 55000 | 6300 | |
| SCE 2816 | BCE2816 | 0,115 | 44.45 | 53,975 | 25.4 | 41385 | 75650 | 6000 | |
| SCE 2824 | 0,163 | 44.45 | 53,975 | 38.1 | |||||
| 50.8 | SCE 3216 | 0,102 | 50.8 | 60.33 | 25.4 | ||||
| SCE 32 160OH | 50.8 | 60.38 | 25.4 | ||||||
| SCE 3220 | 0,140 | 50.8 | 60,325 | 31.75 | 55180 | 115700 | 5000 |
