Λεπτομέρειες:
|
| Όνομα: | Ανοιχτό άκρο με ρουλεμάν κυλίνδρων με βελόνα | Υλικό ρουλεμάν: | φέρων χάλυβας |
|---|---|---|---|
| Βασικό σχέδιο: | Ανοιχτές άκρες | Λύσεις σφράγισης: | Χωρίς σφραγίδα |
| Μέγεθος: | Σειρά ιντσών | Κυλιόμενα στοιχεία: | Σετ κυλίνδρων βελόνας Full Complement |
| Κλουβί: | Χωρίς κλουβί | Εύρος μεγέθους: | Μέγεθος Fw από 10mm έως 50mm |
| Λειτουργούσα θερμοκρασία: | -30 °C έως 120 °C | Πρότυπα: | DIN 618-1/ISO 3245 |
| Υψηλό φως: | συρμένα ρουλεμάν βελόνων φλυτζανιών ανοικτών τελών,πλήρη συρμένα συμπλήρωμα ρουλεμάν βελόνων φλυτζανιών,βελόνα φλυτζανιών που αντέχει HN2520 |
||

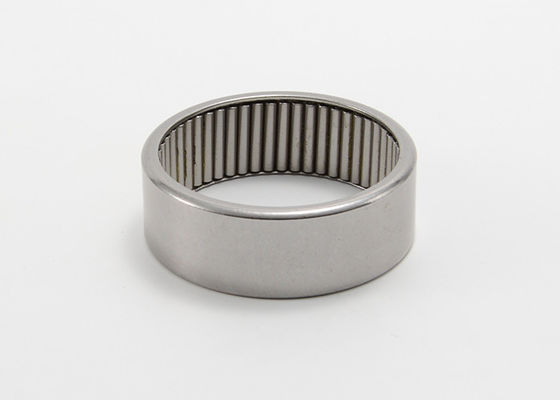

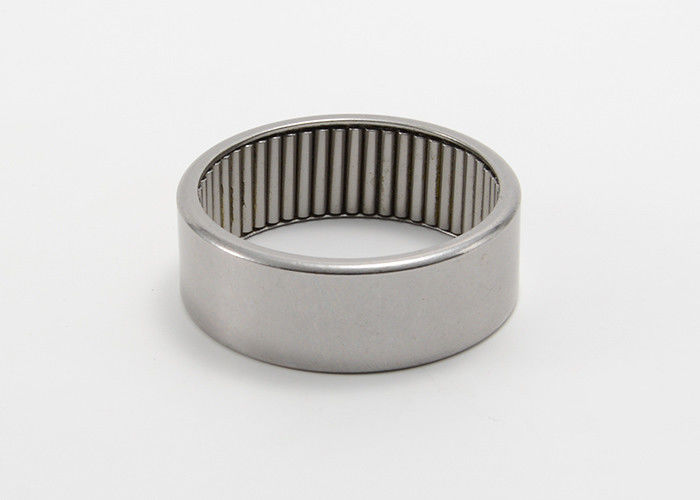

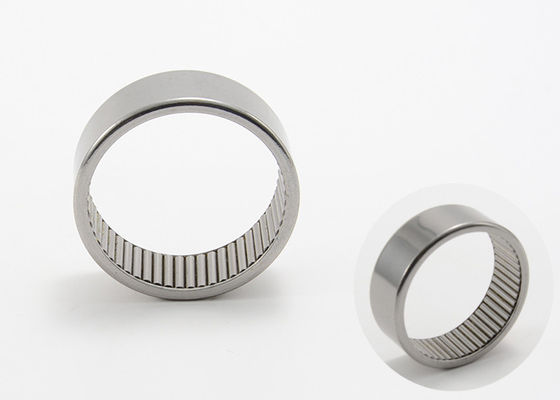

Συρμένος φλυτζανιών βελόνων κυλίνδρων ρουλεμάν κύλινδρος καθορισμένο HN2520 βελόνων συμπληρώματος ανοικτών τελών πλήρης
Τα συρμένα ρουλεμάν κυλίνδρων βελόνων φλυτζανιών με τις ανοικτές άκρες και με το κλειστό τέλος είναι ρουλεμάν κυλίνδρων βελόνων με ένα πολύ μικρό ακτινωτό ύψος τμημάτων. Περιλαμβάνουν το με λεπτούς τοίχους, συρμένο κύλινδρο δαχτυλιδιών και βελόνων φλυτζανιών εξωτερικό και τις συνελεύσεις κλουβιών που διαμορφώνουν μαζί μια πλήρη μονάδα. Τα εξωτερικά δαχτυλίδια προσαρμόζονται στη διαστατική και γεωμετρική ακρίβεια της κατοικίας άντεξαν.
Βασικά ρουλεμάν σχεδίου:
· είναι διαθέσιμος ανοικτός (χωρίς σφραγίδες) ή σφραγισμένος και σε μια ή τις δύο πλευρές (λύσεις σφράγισης)
· είναι διαθέσιμος ανοικτός ή σφραγισμένος (λύσεις σφράγισης)
· είναι κατάλληλος για τις ρυθμίσεις όπου είναι τοποθετημένες στο τέλος ενός άξονα
· προσαρμόστε τις μικρές αξονικές δυνάμεις καθοδήγησης, λόγω του σχεδιασμένου περίγραμμα σχεδίου του κλειστού τέλους τους
· είναι κατάλληλος για τα πολύ βαριά ακτινωτά φορτία με τις μέτριες ταχύτητες
· είναι διαθέσιμος με τις ανοικτές άκρες και χωρίς σφραγίδες μόνο
Τα πλήρη συρμένα συμπλήρωμα ρουλεμάν κυλίνδρων βελόνων φλυτζανιών παρέχονται ένα ειδικό λίπος για να εξασφαλίσουν τους κυλίνδρους κατά τη διάρκεια της μεταφοράς. Εντούτοις, συστήνουμε μετά από να τοποθετήσουμε.
Συρμένη HN κυλίνδρων βελόνων συμπληρώματος ανοικτών τελών ρουλεμάν κυλίνδρων βελόνων φλυτζανιών πλήρης καθορισμένη προδιαγραφή τύπων:
| Φέρων προσδιορισμός | Μάζα | Διαστάσεις ορίου | ρ (ελάχιστο) | Βασική εκτίμηση φορτίων | Φορτίο ορίου κούρασης | Περιορισμός της ταχύτητας | |||
| Fw | Δ | Γ | Χρώμιο | Πυρήνας | Cur | Πετρέλαιο | |||
| γ | χιλ. | χιλ. | Ν | περιστροφή/λεπτό | |||||
| HN1010 | 4.6 | 10 | 14 | 10 | 0,4 | 7200 | 11100 | 1540 | 10000 |
| HN1210 | 5.3 | 12 | 16 | 10 | 0,4 | 8000 | 13400 | 11850 | 8600 |
| HN1212 | 10.5 | 12 | 18 | 12 | 0,8 | 10200 | 15200 | 1950 | 8000 |
| HN1412 | 12 | 14 | 20 | 12 | 0,8 | 11000 | 17500 | 2260 | 7100 |
| HN1516 | 14 | 15 | 21 | 16 | 0,8 | 15400 | 27500 | 3600 | 6700 |
| HN1612 | 13 | 16 | 22 | 12 | 0,8 | 12000 | 20300 | 2600 | 6300 |
| HN1816 | 20 | 18 | 24 | 16 | 0,8 | 17000 | 32500 | 4250 | 5700 |
| HN2016 | 22 | 20 | 26 | 16 | 0,8 | 18100 | 36500 | 4750 | 5200 |
| HN2020 | 29.5 | 20 | 26 | 20 | 0,8 | 22400 | 48000 | 6600 | 5200 |
| HN2520 | 39.6 | 25 | 32 | 20 | 0,8 | 28000 | 59000 | 7900 | 4200 |
| HN2820 | 44 | 28 | 35 | 20 | 0,8 | 30000 | 67000 | 9000 | 3800 |
| HN3520 | 54 | 35 | 42 | 20 | 0,8 | 33500 | 83000 | 11100 | 3100 |
| HN4020 | 60.5 | 40 | 47 | 20 | 0,8 | 36000 | 95000 | 12700 | 2750 |
| HN4520 | 66 | 45 | 52 | 20 | 0,8 | 38500 | 108000 | 14500 | 2470 |
| HN4525 | 85 | 45 | 52 | 25 | 0,8 | 47000 | 139000 | 19500 | 2470 |
| HN5020 | 85.3 | 50 | 58 | 20 | 0,8 | 44500 | 119000 | 16200 | 2220 |
| HN5025 | 107 | 50 | 58 | 25 | 0,8 | 54000 | 152000 | 21700 | 2220 |
