Λεπτομέρειες:
|
| Όνομα: | Συγκροτήματα κυλίνδρων βελόνας και κλουβιού | Βασική περιγραφή προϊόντος: | Συγκρότημα κυλίνδρου βελόνας και κλωβού μονής σειράς |
|---|---|---|---|
| Σφραγίδες: | Χωρίς σφραγίδα | Εκτελωνισμός: | Κανονική εκκαθάριση (CN) |
| Υλικό κλουβιού: | Πολυμίδιο / Χάλυβας | Υλικό ρουλεμάν: | φέρων χάλυβας |
| Αριθμός σειρών κυλίνδρων: | Ενιαία σειρά | Inch - Metric: | Μετρικός |
| Συστατικό: | Μόνο συναρμολόγηση κυλίνδρων | Προσαρμοσμένος: | Διατίθενται τυπικά ή προσαρμοσμένα |
| Υψηλό φως: | ενιαίο ρουλεμάν κυλίνδρων βελόνων σειρών ακτινωτό,ακτινωτό ρουλεμάν κυλίνδρων βελόνων Κ 10X13X10 TN,ενιαίο κλουβί Polymide ρουλεμάν κυλίνδρων σειρών |
||

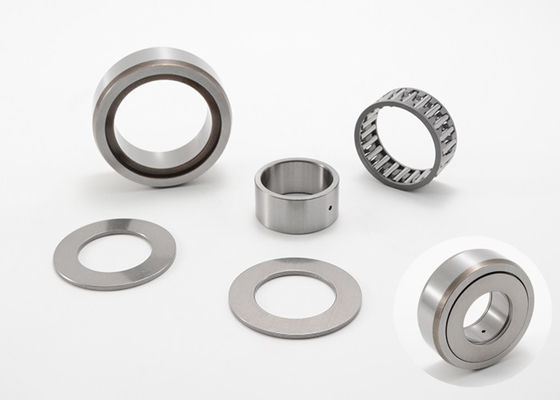

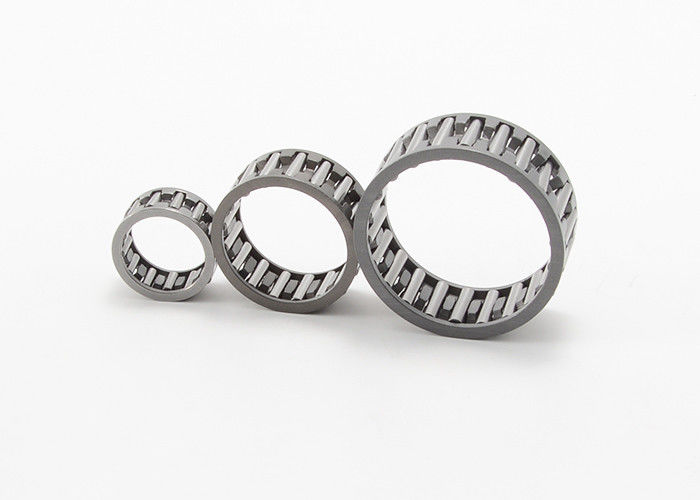

Ενιαίες συνελεύσεις Κ 10X13X10 TN κυλίνδρων και κλουβιών βελόνων υπόλοιπου κόσμου ακτινωτές
Οι συνελεύσεις κυλίνδρων και κλουβιών βελόνων είναι ανεξάρτητα, ρουλεμάν έτοιμος--υποστηριγμάτων χωρίς εσωτερικά και εξωτερικά δαχτυλίδια. Στις εφαρμογές όπου ο άξονας και η κατοικία άντεξαν μπορεί να εξυπηρετήσει όπως raceways, οι συνελεύσεις μπορούν να χρησιμοποιηθούν για να δημιουργήσουν τις φέρουσες ρυθμίσεις που απαιτούν το ελάχιστο ακτινωτό διάστημα. Δεδομένου ότι η εκκαθάριση της φέρουσας ρύθμισης επηρεάζεται μόνο από την ταξινόμηση κυλίνδρων και το τέρμα του άξονα και της κατοικίας, οι πολύ ακριβείς φέρουσες ρυθμίσεις μπορούν να επιτευχθούν.
Ενιαίες προδιαγραφές συνελεύσεων κυλίνδρων και κλουβιών βελόνων υπόλοιπου κόσμου ακτινωτές:
|
Άξονας Διάμετρος |
Φέρων προσδιορισμός |
Μάζα Περ. |
Διαστάσεις ορίου | Βασική εκτίμηση φορτίων | Περιορισμός της ταχύτητας | ||||
| Τρέχων κώδικας | Αρχικός κώδικας | Fw | Δ | Γ | Δυναμικός | Στατικός | Πετρέλαιο | ||
| χιλ. | γ | χιλ. | Ν | περιστροφή/λεπτό | |||||
| 3 | Κ 3X5X7 TN | 0,3 | 3 | 5 | 7 | 1.54 | 1.29 | 50000 | |
| Κ 3X5X9 TN | 0,4 | 3 | 5 | 9 | 1.71 | 1.48 | |||
| Κ 3X6X7 TN | 0,4 | 3 | 6 | 7 | 1.43 | 0,97 | 47000 | ||
| 4 | Κ 4X7X7 TN | 0,5 | 4 | 7 | 7 | 2.33 | 1.84 | 43000 | |
| Κ 4X7X10 TN | 0,7 | 4 | 7 | 10 | 2.35 | 1.92 | 39000 | ||
| 5 | Κ 5X8X8 TN | 29241/5 | 0,7 | 5 | 8 | 8 | 2300 | 1880 | 37000 |
| Κ 5X8X10 TN | 39241/5 | 0,9 | 5 | 8 | 10 | 2800 | 2450 | 37000 | |
| 6 | Κ 6X9X8 TN | 29241/6 | 0,8 | 6 | 9 | 8 | 25600 | 2240 | 35000 |
| Κ 6X9X10 TN | 39241/6 | 1 | 6 | 9 | 10 | 3300 | 3100 | 35000 | |
| Κ 6X10X13 TN | 19241/6 | 1.3 | 6 | 10 | 13 | 3500 | 2800 | 33000 | |
| 7 | Κ 7X10X8T Ν | 29241/7 | 0,9 | 7 | 10 | 8 | 2750 | 2550 | 32000 |
| Κ 7X10X10 TN | 39241/7 | 1.1 | 7 | 10 | 10 | 3350 | 3400 | 32000 | |
| 8 | Κ 8X11X8 TN | 29241/8 | 1.1 | 8 | 11 | 8 | 3000 | 2900 | 30000 |
| Κ 8X11X10 TN | 39241/8 | 1.7 | 8 | 11 | 10 | 3830 | 3950 | 30000 | |
| Κ 8X11X13 TN | 49241/8 | 1.8 | 8 | 11 | 13 | 5000 | 5700 | 30000 | |
| Κ 8X12X10 TN | 29242/8 | 1.3 | 8 | 12 | 10 | 4900 | 4600 | 30000 | |
| 9 | Κ 9X12X10 TN | 39241/9 | 1.5 | 9 | 12 | 10 | 4200 | 4700 | 30000 |
| Κ 9X12X13 TN | 19241/9 | 1.9 | 9 | 12 | 13 | 5500 | 6700 | 30000 | |
| 10 | Κ 10X13X10TN | 39241/10 | 1.6 | 10 | 13 | 10 | 4500 | 5250 | 27000 |
| Κ 10X13X13 TN | 39241/10 | 2.1 | 10 | 13 | 13 | 6000 | 7600 | 27000 | |
| Κ 10X13X16 TN | 2.2 | 10 | 13 | 16 | 6300 | 7800 | 27000 | ||
| Κ 10X14X10 TN | 29242/10 | 2.9 | 10 | 14 | 10 | 7000 | 7900 | 27000 | |
| Κ 10X14X13 TN | 3922/10 | 4.3 | 10 | 14 | 13 | 8000 | 9100 | 26000 | |
| Κ 10X16X12 TN | 19244/10 | 3.7 | 10 | 16 | 12 | 7000 | 9300 | 27000 | |
| 12 | Κ 12X15X9 TN | 2.7 | 12 | 15 | 9 | 4120 | 5210 | 25000 | |
| Κ 12X15X10 TN | 39241/12 | 1.9 | 12 | 15 | 10 | 4320 | 5730 | 25000 | |
| Κ 12X15X13 TN | 49241/12 | 2.4 | 12 | 15 | 13 | 6000 | 8100 | 25000 | |
| Κ 12X16X8 TN | 19242/12 | 2.9 | 12 | 16 | 8 | 1200 | 4700 | 25000 | |
| Κ 12X16X10 TN | 29242/12 | 3.4 | 12 | 16 | 10 | 6000 | 6900 | 25000 | |
| Κ 12X16X13 TN | 39242/12 | 3.8 | 12 | 16 | 13 | 7900 | 9200 | 25000 | |
| Κ 12X17X13 TN | 59242/12 | 4.4 | 12 | 17 | 13 | 9300 | 10000 | 24000 | |
| Κ 12X18X12 TN | 19244/12 | 5 | 12 | 18 | 12 | 9800 | 8000 | 24000 | |
| Κ 12X15X20 TN | K12X15X 20TN | 3.8 | 12 | 15 | 20 | 8200 | 12000 | 25000 | |
| 14 | Κ 14X17X10 | 4 | 14 | 17 | 10 | 5100 | 6800 | 23000 | |
| Κ 14X17X17 | 6.8 | 14 | 17 | 17 | 9300 | 14000 | 23000 | ||
| Κ 14X18X10 | 29242/14 | 4.8 | 14 | 18 | 10 | 6800 | 8300 | 23000 | |
| Κ 14X18X13 | 39242/14 | 6.3 | 14 | 18 | 13 | 8100 | 9800 | 23000 | |
| Κ 14X18X14 | 6.8 | 14 | 18 | 14 | 9200 | 12000 | 23000 | ||
| Κ 14X18X15 | 49242/14 | 7.3 | 14 | 18 | 15 | 10000 | 13000 | 23000 | |
| 14 | Κ 14X18X17 | 59242/14 | 8.1 | 14 | 18 | 17 | 10500 | 13900 | 23000 |
| Κ 14X20X12 | 19243/14 | 8.6 | 14 | 20 | 12 | 9900 | 10500 | 22000 | |
| 15 | Κ 15X18X14 | 5.3 | 15 | 18 | 14 | 7500 | 11000 | 23000 | |
| Κ 15X18X17 | 6.4 | 15 | 18 | 17 | 9600 | 15900 | 23000 | ||
| Κ 15X19X10 | 29242/15 | 5.1 | 15 | 19 | 10 | 7200 | 9000 | 22000 | |
| Κ 15X19X13 | 39241/15 | 7 | 15 | 19 | 13 | 8300 | 9800 | 22000 | |
| Κ 15X19X17 | 59241/15 | 8.8 | 15 | 19 | 17 | 10300 | 15000 | 22000 | |
| Κ 15X19X24 ZW | 79241/15 | 10.5 | 15 | 19 | 24 | 12800 | 20100 | 22000 | |
| Κ 15X22X13 | 29242/15 | 8.9 | 15 | 22 | 13 | 9700 | 11000 | 22000 | |
| Κ 15X22X12 | 19243/15 | 10 | 15 | 22 | 12 | 10000 | 13000 | 22000 | |
| Κ 15X21X15 | 39242/15 | 13 | 15 | 21 | 15 | 13800 | 16000 | 22000 | |
| Κ 15X21X21 | 18.2 | 15 | 21 | 21 | 18000 | 24000 | 22000 | ||
| 16 | Κ 16X20X10 | 29241/16 | 5.7 | 16 | 20 | 10 | 7600 | 9700 | 22000 |
| Κ 16X20X13 | 39241/16 | 7.1 | 16 | 20 | 13 | 8700 | 11300 | 22000 | |
| Κ 16X20X17 | 59241/16 | 9.2 | 16 | 20 | 17 | 11200 | 16300 | 22000 | |
| Κ 16X21X10 | 19242/16 | 3.7 | 16 | 21 | 10 | 9000 | 12000 | 22000 | |
| Κ 16X22X12 | 19243/16 | 10.4 | 16 | 22 | 12 | 11000 | 12000 | 21000 | |
| Κ 16X22X13 | 11.9 | 16 | 22 | 13 | 12000 | 13400 | 21000 | ||
| Κ 16X22X16 | 13.7 | 16 | 22 | 16 | 14300 | 17000 | 21000 | ||
| Κ 16X22X20 | 49243/16 | 16.7 | 16 | 22 | 20 | 18000 | 22300 | 21000 | |
| Κ 16X23X14 | 19244/16 | 20 | 16 | 23 | 14 | 19000 | 21000 | 19000 | |
| Κ 16X24X20 | 19245/16 | 24.9 | 16 | 24 | 20 | 21100 | 23000 | 20000 | |
| 17 | Κ 17X21X10 | 29241/17 | 5.6 | 17 | 21 | 10 | 7900 | 10100 | 21000 |
| Κ 17X21X13 | 39241/17 | 7.5 | 17 | 21 | 13 | 10000 | 14100 | 21000 | |
| Κ 17X21X17 | 59241/17 | 9.5 | 17 | 21 | 17 | 12000 | 17400 | 21000 | |
| Κ 17X23X14 | 29243/17 | 11.5 | 17 | 23 | 14 | 11000 | 15000 | 21000 | |
| 18 | Κ 18X22X10 | 29241/18 | 6.1 | 18 | 22 | 10 | 8200 | 9900 | 20000 |
| Κ 18X22X13 | 39241/18 | 7.7 | 18 | 22 | 13 | 9000 | 12100 | 20000 | |
| Κ 18X22X17 | 59241/18 | 10.8 | 18 | 22 | 17 | 11900 | 17600 | 20000 | |
| Κ 18X24X12 | 19243/18 | 11.6 | 18 | 24 | 12 | 11200 | 12900 | 20000 | |
| Κ 18X24X13 | 12.6 | 18 | 24 | 13 | 12900 | 14900 | 20000 | ||
| Κ 18X24X13.5 | 13 | 18 | 24 | 13.5 | 12900 | 14900 | 20000 | ||
| Κ 18X24X20 | 49243/18 | 19 | 18 | 24 | 20 | 20000 | 26500 | 20000 | |
| Κ 18X25X14 | 14.9 | 18 | 25 | 14 | 16500 | 18800 | 20000 | ||
| Κ 18X25X22 | 24.3 | 18 | 25 | 22 | 22900 | 28400 | 20000 | ||
| Κ 18X26X14 | 19 | 18 | 26 | 14 | 18000 | 20000 | 18000 | ||
| Κ 18X 8X16 | 19244/18 | 24 | 18 | 28 | 16 | 19000 | 18400 | 19000 | |
| 19 | Κ 19X23X13 | 8.2 | 19 | 23 | 13 | 9300 | 13000 | 20000 | |
| Κ 19X23X17 | 11.1 | 19 | 23 | 17 | 12000 | 18600 | 20000 |
| 20 | Κ 20X24X10 | 29241/20 | 6.5 | 20 | 24 | 10 | 8700 | 12100 | 19000 |
| Κ 20X24X12 | 8 | 20 | 24 | 12 | 9600 | 13800 | 19000 | ||
| Κ 20X24X13 | 39241/20 | 8.9 | 20 | 24 | 13 | 9600 | 13800 | 19000 | |
| Κ 20X24X17 | 59241/20 | 11.2 | 20 | 24 | 17 | 12400 | 20000 | 19000 | |
| Κ 20X26X12 | 19243/20 | 13.2 | 20 | 26 | 12 | 13100 | 15700 | 19000 | |
| Κ 20X26X16 | K9249/20 | 17.5 | 20 | 26 | 16 | 18000 | 25000 | 18500 | |
| Κ 20X26X17 | 39243/20 | 18.2 | 20 | 26 | 17 | 18700 | 25500 | 19000 | |
| Κ 20X26X20 | 49243/20 | 22 | 20 | 26 | 20 | 20600 | 28500 | 19000 | |
| Κ 20X28X20 | 19245/20 | 26.8 | 20 | 28 | 20 | 23400 | 28000 | 18000 | |
| Κ 20X28X25 | 29245/20 | 36.2 | 20 | 28 | 25 | 30000 | 28500 | 18000 | |
| Κ 20X30X30 | 39245/20 | 56 | 20 | 30 | 30 | 35000 | 41000 | 18000 | |
| 21 | Κ 21X25X13 | 9 | 21 | 25 | 13 | 9600 | 14500 | 19000 | |
| Κ 21X25X17 | 12 | 21 | 25 | 17 | 12800 | 21000 | 19000 | ||
| 22 | Κ 22X26X10 | 29241/22 | 7.1 | 22 | 26 | 10 | 8700 | 12900 | 18000 |
| Κ 22X26X13 | 39241/22 | 9.4 | 22 | 26 | 13 | 10000 | 15400 | 18000 | |
| Κ 22X26X17 | 59241/22 | 12.1 | 22 | 26 | 17 | 13100 | 22100 | 18000 | |
| Κ 22X27X13 | 29242/22 | 10.8 | 22 | 27 | 13 | 14000 | 23000 | 18000 | |
| Κ 22X28X17 | 39243/22 | 19.7 | 22 | 28 | 17 | 19000 | 26500 | 18000 | |
| Κ 22X28X23 | 59243/22 | 26 | 22 | 28 | 23 | 20000 | 27000 | 19000 | |
| Κ 22X29X16 | 19244/22 | 22.2 | 22 | 29 | 16 | 19500 | 25000 | 17000 | |
| Κ 22X30X15 TN | 14.4 | 22 | 30 | 15 | 19600 | 22900 | 17000 | ||
| Κ 22X30X20 | 19245/22 | 28 | 22 | 30 | 20 | 21000 | 23500 | 18900 | |
| Κ 22X32X24 | 43.4 | 22 | 32 | 24 | 33500 | 39500 | 16000 | ||
| 23 | Κ 23X35X16 TN | 30 | 23 | 35 | 16 | 24000 | 23400 | 15000 | |
| 24 | Κ 24X28X10 | 8.1 | 24 | 28 | 10 | 9400 | 14300 | 17000 | |
| Κ 24X28X13 | 10.1 | 24 | 28 | 13 | 10500 | 17000 | 17000 | ||
| Κ 24X28X17 | 9243/24 | 13.2 | 24 | 28 | 17 | 14000 | 24500 | 17000 | |
| Κ 24X29X13 | 13.5 | 24 | 29 | 13 | 13100 | 19100 | 16000 | ||
| Κ 24X30X17 | 21.5 | 24 | 30 | 17 | 19000 | 27000 | 16000 | ||
| Κ 24X30X31 | 39.1 | 24 | 30 | 31 | 27000 | 43000 | 16000 | ||
| 25 | Κ 25X29X10 | 29241/25 | 8.3 | 25 | 29 | 10 | 9700 | 14900 | 16000 |
| Κ 25X29X13 | 39241/25 | 10.4 | 25 | 29 | 13 | 10800 | 17900 | 16000 | |
| Κ 25X29X17 | 59241/25 | 13.7 | 25 | 29 | 17 | 14500 | 25500 | 16000 | |
| Κ 25X30X13 | 29242/25 | 12.9 | 25 | 30 | 13 | 14100 | 21300 | 16000 | |
| Κ 25X30X20 | 59242/25 | 20.5 | 25 | 30 | 20 | 21100 | 28000 | 16000 | |
| Κ 25X30X25 | 21 | 25 | 30 | 25 | 21700 | 40400 | 15000 | ||
| Κ 25X30X26 | 52436/25 | 21.6 | 25 | 30 | 26 | 20100 | 26500 | 15000 | |
| Κ 25X31X17 | 39243/25 | 21.8 | 25 | 31 | 17 | 19000 | 28000 | 16000 | |
| Κ 25X31X21 | 39243/25 | 26.2 | 25 | 31 | 21 | 24100 | 37500 | 16000 |
