Λεπτομέρειες:
|
| Όνομα: | Συγκρότημα κυλίνδρου βελόνας και κλουβιού | Τύπος ρουλεμάν βελόνας: | Συναρμολόγηση κυλίνδρων & κλουβιού |
|---|---|---|---|
| Κατεύθυνση Φορτίου: | Ακτινικός | Εξωτερικός δακτύλιος: | Χωρίς εξωτερικό δακτύλιο |
| Αριθμός σειρών Ring Raceway: | Ενιαία σειρά | Τυποποιημένο μέγεθος: | Μετρικό σύστημα |
| Υλικό κυλιόμενου στοιχείου: | Χάλυβας | Τύπος κλεισίματος: | Ανοιχτό, χωρίς σφραγίδα |
| Τύπος οπής λίπανσης: | Χωρίς Τρύπα | Προσαρμοσμένος: | Διατίθενται τυπικά ή προσαρμοσμένα |
| Υψηλό φως: | K55X63X20 κύλινδρος βελόνων και συνέλευση κλουβιών,κύλινδρος βελόνων χάλυβα και συνέλευση κλουβιών,μετρικά ρουλεμάν βελόνων ανοξείδωτου |
||

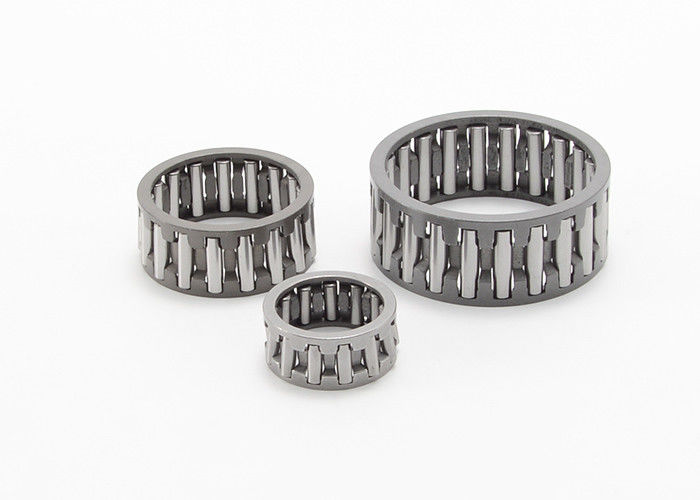

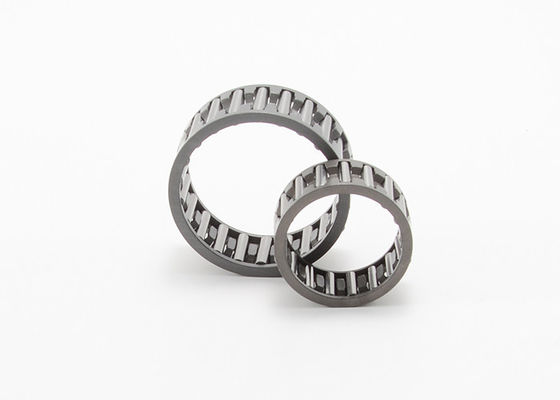

Ενιαίος υπόλοιπος κόσμος K55X63X20 κλουβιών χάλυβα συνελεύσεων κυλίνδρων και κλουβιών βελόνων
Εκτός από τα πλήρη σύνολα κυλίνδρων βελόνων συμπληρώματος, ο κύλινδρος βελόνων και η συνέλευση κλουβιών είναι το απλούστερο σχέδιο του ρουλεμάν κυλίνδρων βελόνων. Οι συνελεύσεις κυλίνδρων και κλουβιών βελόνων είναι ενιαίου ή διπλού σχεδίου σειρών και περιλαμβάνουν τους κυλίνδρους κλουβιών και βελόνων. Δεδομένου ότι το ακτινωτό ύψος τμημάτων τους αντιστοιχεί άμεσα στη διάμετρο των κυλίνδρων βελόνων, οι συνελεύσεις κυλίνδρων και κλουβιών βελόνων επιτρέπουν τις ρυθμίσεις με τον πολύ μικρότερο ακτινωτό φάκελο σχεδίου. Εάν raceways παράγονται στην υψηλή γεωμετρική ακρίβεια, η υψηλή ακτινωτή run-out ακρίβεια μπορεί να επιτευχθεί.
Δεδομένου ότι δεν έχουν ένα εξωτερικό δαχτυλίδι ή το εσωτερικό δαχτυλίδι, τρέχουν άμεσα στον άξονα και στην κατοικία. Ο άξονας και η κατοικία άντεξαν πρέπει να σχεδιαστούν ως κυλώντας φέρον raceway. Η ακτινωτή εσωτερική εκκαθάριση επηρεάζεται από τις ανοχές άξονων και κατοικίας καθώς επίσης και το βαθμό των κυλίνδρων βελόνων. Οι συνελεύσεις κυλίνδρων και κλουβιών βελόνων πρέπει να βρεθούν αξονικώς με τη βοήθεια των αιφνιδιαστικών δαχτυλιδιών ή ενός κατάλληλου σχεδίου της παρακείμενης κατασκευής με τους ώμους συναρμογών.
Οι ακτινωτές συνελεύσεις κυλίνδρων και κλουβιών βελόνων μπορούν να υποστηρίξουν τα υψηλά ακτινωτά φορτία και να επιτρέψουν τις υψηλές ταχύτητες. Συνδυάζουν τα πλεονεκτήματα ικανότητας μεταφοράς φορτίων των πλήρων ρυθμίσεων ρουλεμάν κυλίνδρων βελόνων συμπληρώματος με τα πλεονεκτήματα ταχύτητας ενός ρουλεμάν κλουβιών και είναι εύκολο να τοποθετηθούν.
Ενιαίες προδιαγραφές κλουβιών χάλυβα συνελεύσεων κυλίνδρων και κλουβιών βελόνων υπόλοιπου κόσμου:
|
Άξονας Διάμετρος |
Φέρων προσδιορισμός |
Μάζα Περ. |
Διαστάσεις ορίου | Βασική εκτίμηση φορτίων | Περιορισμός της ταχύτητας | ||||
| Τρέχων κώδικας | Αρχικός κώδικας | Fw | Δ | Γ | Δυναμικός | Στατικός | Πετρέλαιο | ||
| χιλ. | γ | χιλ. | Ν | περιστροφή/λεπτό | |||||
| 48 | K48X54X19 | 39242/48 | 44 | 48 | 54 | 19 | 30000 | 60500 | 7500 |
| K48X54X25 | 59242/48 | 55 | 48 | 54 | 25 | 31000 | 91000 | 7500 | |
| 50 | K50X55X13.5 | 31 | 50 | 55 | 13.5 | 17500 | 36000 | 7500 | |
| K50X55X17 | 49241/50 | 35 | 50 | 55 | 17 | 21400 | 46500 | 7500 | |
| K50X55X20 | 59241/50 | 39.4 | 50 | 55 | 20 | 26000 | 59500 | 7500 | |
| K50X55X30 | 59243/50 | 59.4 | 50 | 55 | 30 | 38500 | 96500 | 7500 | |
| K50X57X18 | 53.4 | 50 | 57 | 18 | 33000 | 62500 | 7000 | ||
| K50X58X20 | 19244/50 | 64.9 | 50 | 58 | 20 | 35000 | 61500 | 7000 | |
| K50X58X25 | 29244/50 | 81 | 50 | 58 | 25 | 43500 | 80500 | 7000 | |
| 52 | K52X57X12 | 24 | 52 | 57 | 12 | 17500 | 36000 | 7000 | |
| 55 | K55X60X20 | 43.4 | 55 | 60 | 20 | 28000 | 65500 | 6500 | |
| K55X60X27 | 60.5 | 55 | 60 | 27 | 37500 | 96500 | 6500 | ||
| K55X60X30 | 68.6 | 55 | 60 | 30 | 40500 | 10300 | 6500 | ||
| K55X61X20 | 56 | 55 | 61 | 20 | 41000 | 11000 | 6500 | ||
| K55X62X18 | 58.4 | 55 | 62 | 18 | 35000 | 69500 | 6500 | ||
| K55X63X15 | 53 | 55 | 63 | 15 | 24500 | 40500 | 6500 | ||
| K55X63X20 | 19243/55 | 73.3 | 55 | 63 | 20 | 39500 | 73500 | 6500 | |
| K55X63X25 | 29243/55 | 88 | 55 | 63 | 25 | 49500 | 99500 | 6500 | |
| K55X63X32 | 117 | 55 | 63 | 32 | 61500 | 129500 | 6500 | ||
| K55X60X40 ZW | 96.5 | 55 | 60 | 40 | 48000 | 132000 | 6500 | ||
| 56 | K56X61X20 | 45 | 56 | 61 | 20 | 27000 | 64500 | 6500 | |
| 58 | K58X63X17 | 42 | 58 | 63 | 17 | 21500 | 63500 | 6000 | |
| K58X64X19 | 53 | 58 | 64 | 19 | 24500 | 77500 | 6000 | ||
| K58X65X18 | 52 | 58 | 65 | 18 | 34500 | 69500 | 6000 | ||
| K58X65X38 ZW | 106 | 58 | 65 | 38 | 48500 | 106500 | 6000 | ||
| 60 | K60X65X20 | 49241/60 | 50.5 | 60 | 65 | 20 | 29000 | 71500 | 6000 |
| K60X65X30 | 69241/60 | 71.2 | 60 | 65 | 30 | 42000 | 115500 | 6000 | |
| K60X68X20 | 19243/60 | 79 | 60 | 68 | 20 | 43000 | 84500 | 5500 | |
| K60X68X23 | 94 | 60 | 68 | 23 | 49000 | 100500 | 5500 | ||
| K60X68X25 | 29243/60 | 97 | 60 | 68 | 25 | 52500 | 110500 | 5500 | |
| K60X68X27 | 98 | 60 | 68 | 27 | 59000 | 120500 | 6000 | ||
| K60X75X42 | 240 | 60 | 75 | 42 | 11300 | 19200 | 5500 | ||
| K60X66X33 ZW | 104 | 60 | 66 | 33 | 45500 | 111500 | 6000 | ||
| K60X66X40 ZW | 116 | 60 | 66 | 40 | 57500 | 150500 | 5500 | ||
| K60X68X30 ZW | 136 | 60 | 68 | 30 | 44000 | 87500 | 5500 | ||
| K60X68X34 ZW | 140 | 60 | 68 | 34 | 47500 | 95500 | 5500 | ||
| 62 | K62X70X40 ZW | 147.5 | 62 | 70 | 40 | 65500 | 145500 | 5500 | |
| 63 | K63X70X21 | 75 | 63 | 70 | 21 | 45000 | 100500 | 5500 | |
| 64 | K64X70X16 | 53 | 64 | 70 | 16 | 27500 | 59500 | 5500 | |
| 65 | K65X70X20 | 49241/65 | 49 | 65 | 70 | 20 | 30000 | 76500 | 5500 |
| K65X70X30 | 83 | 65 | 70 | 30 | 43500 | 93500 | 5500 | ||
| K65X73X23 | 100 | 65 | 73 | 23 | 45500 | 93500 | 5000 | ||
| K65X73X30 | 39243/65 | 126 | 65 | 73 | 30 | 56500 | 122500 | 5000 | |
| 68 | K68X74X20 | 49241/68 | 65 | 68 | 74 | 20 | 35000 | 83500 | 5000 |
| K68X74X30 | 69241/68 | 97 | 68 | 74 | 30 | 46000 | 117500 | 5000 | |
| K68X74X35 ZW | 79241/68 | 116 | 68 | 74 | 35 | 48000 | 124500 | 5000 | |
| K68X75X20 | 120 | 68 | 75 | 32 | 53500 | 127500 | 4500 | ||
| 70 | K70X76X20 | 49241/70 | 70 | 70 | 76 | 20 | 35500 | 85500 | 4500 |
| K70X76X30 | 69241/70 | 100 | 70 | 76 | 30 | 51500 | 138500 | 4500 | |
| K70X78X25 | 29243/70 | 115 | 70 | 78 | 25 | 51500 | 111500 | 4500 | |
| K70X78X30 | 39243/70 | 136 | 70 | 78 | 30 | 59500 | 134500 | 4500 | |
| K70X80X30 | 29244/70 | 150 | 70 | 80 | 30 | 72500 | 147500 | 4500 | |
| K70X78X46 ZW | 230 | 70 | 78 | 46 | 77500 | 18800 | 4500 | ||
| 72 | K72X80X20 | 19243/72 | 94 | 72 | 80 | 20 | 41000 | 84500 | 4500 |
| 73 | K73X79X20 | 69 | 73 | 79 | 20 | 36500 | 99500 | 4500 | |
| 75 | K75X81X20 | 49241/75 | 72 | 75 | 81 | 20 | 37000 | 93500 | 4500 |
| K75X81X30 | 69241/75 | 106 | 75 | 81 | 30 | 51500 | 142000 | 4500 | |
| K75X83X23 | 113 | 75 | 83 | 23 | 49500 | 108000 | 4000 | ||
| K75X83X30 | 39243/75 | 147 | 75 | 83 | 30 | 91500 | 142000 | 4000 | |
| K75X83X35 ZW | 49243/75 | 165 | 75 | 83 | 35 | 62500 | 146500 | 4000 | |
| K75X83X40 ZW | 59243/75 | 190 | 75 | 83 | 40 | 72500 | 176500 | 4000 | |
| 80 | K80X86X20 | 49241/80 | 76 | 80 | 86 | 20 | 38000 | 97500 | 4000 |
| K80X86X30 | 69241/80 | 114 | 80 | 86 | 30 | 55500 | 158500 | 4000 | |
| K80X88X30 | 39243/80 | 141 | 80 | 88 | 30 | 71500 | 178500 | 4000 | |
| K80X88X40 ZW | 59243/80 | 204 | 80 | 88 | 40 | 75500 | 191500 | 4000 | |
| K80X88X46 ZW | 69243/80 | 235 | 80 | 88 | 46 | 87500 | 23000 | 4000 | |
| 85 | K85X92X20 | 29241/85 | 96 | 85 | 92 | 20 | 44000 | 107500 | 3500 |
| 90 | K90X97X20 | 29241/90 | 103 | 90 | 97 | 20 | 44500 | 112500 | 3000 |
| K90X98X27 | 150 | 90 | 98 | 27 | 60500 | 149500 | 3000 | ||
| K90X98X30 | 39242/90 | 172 | 90 | 98 | 30 | 67500 | 171500 | 3000 | |
| 95 | K95X102X20 | 29241/95 | 110 | 95 | 102 | 20 | 45500 | 122500 | 2900 |
| K95X103X30 ZW | 39242/95 | 177 | 95 | 103 | 30 | 68500 | 179500 | 2900 | |
| K95X103X40 ZW | 59242/95 | 250 | 95 | 103 | 40 | 82500 | 227500 | 2900 | |
| 100 | K100X107X21 | 120 | 100 | 107 | 21 | 47500 | 126500 | 2700 | |
| K100X108X27 | 176 | 100 | 108 | 27 | 56500 | 142500 | 2700 | ||
| K100X108X30 | 39242/100 | 190 | 100 | 108 | 30 | 70500 | 187500 | 2700 | |
| 105 | K105X112X21 | 123 | 105 | 112 | 21 | 47000 | 126500 | 2500 | |
| K105X113X30 | 39242/105 | 198 | 105 | 113 | 30 | 71500 | 196500 | 2500 |
| 110 | K110X117X24 | 146 | 110 | 117 | 24 | 55500 | 157500 | 2300 | |
| K110X118X30 | 39244/110 | 217 | 110 | 118 | 30 | 77500 | 218500 | 2300 | |
| 115 |
K115X123X27 |
200 | 115 | 123 | 27 | 63000 | 170000 | 4100 | |
| K115X125X35 | 115 | 125 | 35 | 63000 | 170000 | 4100 | |||
| K115X125X40 | 115 | 125 | 40 | 65000 | 175000 | 4100 | |||
| 120 | K120X127X24 | 165 | 120 | 127 | 24 | 59000 | 174000 | 4000 | |
| 125 | K125X133X35 | 275 | 125 | 133 | 35 | 86000 | 260000 | 3800 | |
| 130 | K130X137X24 | 170 | 130 | 137 | 24 | 61000 | 186000 | 3700 | |
| 145 | K145X153X26 | 262 | 145 | 153 | 26 | 74000 | 225000 | 3300 | |
| 155 | K155X163X26 | 265 | 155 | 163 | 26 | 75000 | 236000 | 3100 | |
| 160 | K160X170X46 | 550 | 160 | 170 | 46 | 152000 | 510000 | 3000 | |
| 165 | K165X173X26 | 320 | 165 | 173 | 26 | 81000 | 265000 | 3000 | |
| 175 | K175X183X32 | 400 | 175 | 183 | 32 | 99000 | 350000 | 2700 | |
| 185 | K185X195X37 | 607 | 185 | 195 | 37 | 128000 | 425000 | 2600 | |
| 195 | K195X205X37 | 620 | 195 | 205 | 37 | 133000 | 450000 | 2500 | |
| 210 | K210X220X42 | 740 | 210 | 220 | 42 | 154000 | 560000 | 2300 | |
| 220 | K220X230X42 | 790 | 220 | 230 | 42 | 158000 | 590000 | 2200 | |
| 240 | K240X250X42 | 850 | 240 | 250 | 42 | 164000 | 630000 | 2000 | |
| 265 | K265X280X50 | 1810 | 265 | 280 | 50 | 255000 | 860000 | 1800 |
