Λεπτομέρειες:
|
| Όνομα: | Οι συνδετικές ράβδοι χρησιμοποιούν κυλινδρικό κύλινδρο βελόνας και ρουλεμάν συναρμολόγησης κλουβιού | Κατηγορία: | Συγκρότημα κυλίνδρου βελόνας και κλουβιού |
|---|---|---|---|
| Λύσεις σφράγισης: | Ανοιχτό, χωρίς σφραγίδα | Μέγεθος: | Διάμετρος άξονα από 8mm έως 20mm |
| Κυλιόμενα στοιχεία: | Ρολό βελόνας | Υλικό κλουβιού: | Χάλυβας |
| Υλικό κυλίνδρου βελόνας: | Χάλυβας ποιότητας ρουλεμάν | Επεξεργασία επιφάνειας: | Προσαρμοσμένος |
| Υψηλό φως: | ρουλεμάν κυλίνδρων βελόνων 8mm,Συνέλευση κλουβιών κυλίνδρων βελόνων συνδέοντας ράβδων,ρουλεμάν κυλίνδρων βελόνων 20mm |
||

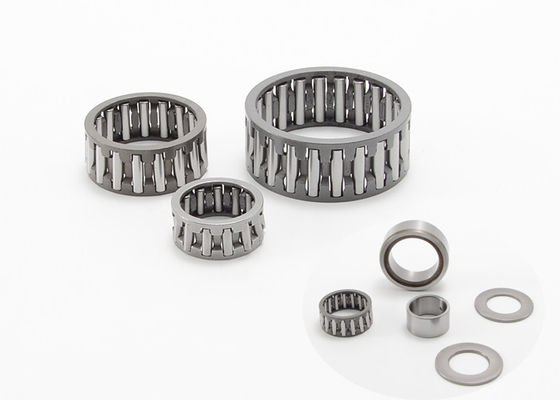

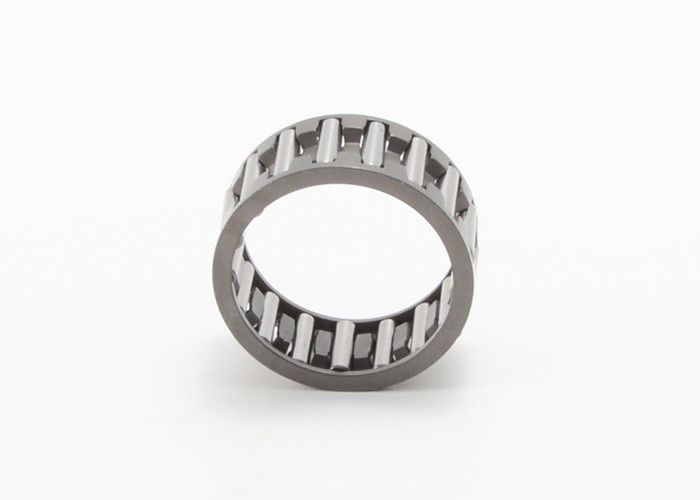

Κύλινδρος βελόνων χρήσης συνδέοντας ράβδων και συνέλευση κλουβιών που αντέχει KBK10X14X12
Η συνέλευση κυλίνδρων και κλουβιών βελόνων ράβδος-χρήσης χρησιμοποιείται κυρίως για τη μηχανή, το συμπιεστή και άλλο ασταθής-οδηγό.
Ο προσδιορισμός της συνέλευσης κυλίνδρων και κλουβιών βελόνων ράβδος-χρήσης αποτελείται από την επιστολή και τον αριθμό. Το γράμμα KZK αντιπροσωπεύει την ασταθή συνέλευση πεύκων και KBK αντιπροσωπεύει τη συνέλευση καρφιτσών εμβόλων.
Η συνέλευση κυλίνδρων και κλουβιών βελόνων για την ασταθή καρφίτσα KZK προσαρμόζει το κλουβί μ-τύπων με την αξιόπιστη απόδοση. Έχει την ειδική απαίτηση. Η επιφάνεια του κλουβιού μπορεί να είναι επαργυρωμένη ή χαλκός-ντυμένη.
Η συνέλευση κυλίνδρων και κλουβιών βελόνων για την καρφίτσα εμβόλων KBK είναι διαφορετική από KZK (εξωτερικός οδηγός για την ασταθή καρφίτσα). Καθοδηγείται εσωτερικά στην καρφίτσα εμβόλων), αυξάνοντας κατά συνέπεια το μήκος της βελόνας.
Οι συνδέοντας ράβδοι χρησιμοποιούν τις φέρουσες λεπτομέρειες συνελεύσεων κυλίνδρων και κλουβιών βελόνων:
|
Άξονας Διάμετρος |
Φέρων προσδιορισμός |
Μάζα Περ. |
Διαστάσεις ορίου | Βασική εκτίμηση φορτίων | ||||
| Τρέχων κώδικας | Αρχικός κώδικας | Fw | EW | Επειδή | Δυναμικός | Στατικός | ||
| χιλ. | γ | χιλ. | Ν | |||||
| 8 | KBK8X11X10 | 39241/8 | 1.85 | 8 | 11 | 10 | 3500 | 4000 |
| KBK8X12X10 | 29242/8 | 2 | 8 | 12 | 10 | 3700 | 4100 | |
| 9 | KBK9X12X11.5 | 2.4 | 9 | 12 | 11.5 | 4200 | 4800 | |
| KBK9X12X13 | 49241/9 | 2.75 | 9 | 12 | 13 | 4600 | 5800 | |
| KBK9X12X14 | 3.5 | 9 | 12 | 14 | 4700 | 5900 | ||
| KBK9X13X12 | 39242/9 | 4.1 | 9 | 13 | 12 | 5300 | 5700 | |
| KBK9X13X12.5 | 4.9 | 9 | 13 | 12.5 | 5300 | 5700 | ||
| KBK9X13X13 | 39242/9 | 5.1 | 9 | 13 | 13 | 5350 | 5600 | |
| 10 | KBK10X13X8 | 29241/10 | 2 | 10 | 13 | 8 | 4000 | 5000 |
| KBK10X13X10 | 39241/10 | 2.4 | 10 | 13 | 10 | 4200 | 5200 | |
| KBK10X13X14.5 | 59241/10 | 5.1 | 10 | 13 | 14.5 | 5400 | 6600 | |
| KBK10X13X16 | 5.7 | 10 | 13 | 16 | 6800 | 7700 | ||
| KBK10X14X10 | 29242/10 | 3.4 | 10 | 14 | 10 | 4400 | 4600 | |
| KBK10X14X11 | 4 | 10 | 14 | 11 | 5200 | 5700 | ||
| KBK10X14X12 | 4.5 | 10 | 14 | 12 | 5400 | 6000 | ||
| KBK10X14X12.5 | 4.85 | 10 | 14 | 12.5 | 5600 | 6200 | ||
| KBK10X14X13 | 39242/10 | 5.4 | 10 | 14 | 13 | 5600 | 6200 | |
| 11 | KBK11X15X17 | 5 | 11 | 15 | 17 | 5200 | 7000 | |
| 12 | KBK12X15X13 | 49241/12 | 4.6 | 12 | 15 | 13 | 5500 | 7300 |
| KBK12X15X14.3 | 5.4 | 12 | 15 | 14.3 | 5800 | 7700 | ||
| KBK12X15X15 | 59241/12 | 5.6 | 12 | 15 | 15 | 5900 | 7800 | |
| KBK12X15X16.5 | 6.2 | 12 | 15 | 16.6 | 6800 | 9900 | ||
| KBK12X15X17 | 69241/12 | 6.3 | 12 | 15 | 17 | 7000 | 10000 | |
| KBK12X15X17.5 | 6.5 | 12 | 15 | 17.5 | 7000 | 10000 | ||
| KBK12X16X13 | 39242/12 | 6.7 | 12 | 16 | 13 | 6300 | 7600 | |
| KBK12X16X15 | 149242/12KY | 7.9 | 12 | 16 | 15 | 7500 | 9000 | |
| KBK12X16X15.5 | 8.3 | 12 | 16 | 15.5 | 7600 | 10000 | ||
| KBK12X16X16 | 59241/12 | 8.5 | 12 | 16 | 16 | 7800 | 9300 | |
| KBK12X16X17 | 59242/12 | 9.2 | 12 | 16 | 17 | 7900 | 9400 | |
| KBK12X17X14 | 8 | 12 | 17 | 14 | 8000 | 9500 | ||
| KBK12X17X14.3 | 8.4 | 12 | 17 | 14.3 | 8000 | 9500 | ||
| KBK19X17X14.8 | 8.8 | 12 | 17 | 14.8 | 8300 | 9800 | ||
| 13 | KBK13X17X14.5 | 7.1 | 13 | 17 | 14.5 | 8300 | 10200 | |
| KBK13X17X17.5 | 8.6 | 13 | 17 | 17.5 | 9500 | 12100 | ||
| 14 | KBK14X18X10 | 29241/14 | 4.6 | 14 | 18 | 10 | 6260 | 7400 |
| KBK14X18X12 | 6.6 | 14 | 18 | 12 | 6380 | 7570 | ||
| KBK14X18X13 | 39241/14 | 7.6 | 14 | 18 | 13 | 7300 | 8700 | |
| KBK14X18X14 | 6.33 | 14 | 18 | 14 | 7400 | 8800 | ||
| KBK14X18X14.5 | 8 | 14 | 18 | 14.5 | 7400 | 8800 | ||
| 14 | KBK14X18X15 | 49241/14 | 8.3 | 14 | 18 | 15 | 7600 | 8990 |
| KBK14X18X16.5 | 9.6 | 14 | 18 | 16.5 | 8800 | 9700 | ||
| KBK14X18X17 | 59241/14 | 10.1 | 14 | 18 | 17 | 8900 | 9800 | |
| KBK14X18X20 | 69241/14 | 12 | 14 | 18 | 20 | 9000 | 10100 | |
| KBK14X18X21 | 13 | 14 | 18 | 21 | 10500 | 12400 | ||
| KBK14X19X22 | 14 | 14 | 18 | 22 | 11100 | 13100 | ||
| KBK14X18X17 | 49242/14K | 10.3 | 14 | 19 | 17 | 11100 | 13100 | |
| 15 | KBK15X19X10 | 29241/15Y | 5 | 15 | 19 | 10 | 6500 | 8600 |
| KBK15X19X18 | 11 | 15 | 19 | 18 | 9900 | 11300 | ||
| KBK15X19X19 | 12 | 15 | 19 | 19 | 10100 | 12800 | ||
| KBK15X19X20 | 69241/15 | 12.9 | 15 | 19 | 20 | 11300 | 15500 | |
| KBK15X20X24 | 18.6 | 15 | 20 | 24 | 14100 | 20000 | ||
| 16 | KBK16X20X19 | SZ-433 | 12 | 16 | 20 | 19 | 11700 | 16800 |
| KBK16X20X20 | 69241/16Y | 13.4 | 16 | 20 | 20 | 12900 | 17600 | |
| KBK16X20X21 | 14 | 16 | 20 | 21 | 12900 | 17600 | ||
| KBK16X20X22 | 15 | 16 | 20 | 22 | 13000 | 18700 | ||
| KBK16X21X19 | 59242/16 | 16 | 16 | 21 | 19 | 13000 | 18700 | |
| 17.5 | KBK17.5X22X16 | 9.3 | 17.5 | 22 | 16 | 11000 | 16300 | |
| 18 | KBK18X22X22 | 16.9 | 18 | 22 | 22 | 11500 | 17700 | |
| KBK18X22X23.5 | 18 | 18 | 22 | 23.5 | 11900 | 19000 | ||
| KBK18X22X24 | 18.4 | 18 | 22 | 24 | 12000 | 20000 | ||
| KBK18X22X25 | 19.1 | 18 | 22 | 25 | 12700 | 20100 | ||
| KBK18X23X21 | 18 | 18 | 23 | 21 | 9900 | 10100 | ||
| KBK18X23X23 | 69242/18 | 20 | 18 | 23 | 23 | 10500 | 12000 | |
| KBK18X24X20 | 49243/18 | 20 | 18 | 24 | 20 | 20000 | 25000 | |
| 20 | KBK20X24X30 | 22.1 | 20 | 24 | 30 | 14900 | 25500 | |
| KBK20X25X22 | 19.5 | 20 | 25 | 22 | 15200 | 22300 | ||
| KBK20X25X25 | 23 | 20 | 25 | 25 | 17100 | 24000 |
