Λεπτομέρειες:
|
Όνομα: | Ακτινικό ρουλεμάν βελόνας βαρέως τύπου | Τύπος ρουλεμάν βελόνας: | Επεξεργασμένα ρουλεμάν βελόνας χωρίς εσωτερικό δακτύλιο |
---|---|---|---|
Υλικό ρουλεμάν: | 52100 Χάλυβας ρουλεμάν | Περίφραξη: | Ανοιχτό, χωρίς σφραγίδα |
Συγκράτηση (Κλουβί): | Ναι, με κλουβί | Αριθμός σειρών κυλίνδρων: | Ενιαία σειρά |
Κυλιόμενα στοιχεία: | Κύλινδροι βελόνας ακριβείας με οδηγό κλωβού | Τύπος οπής λίπανσης: | Δακτυλιοειδές αυλάκι & τρύπα λίπανσης |
Αλλα χαρακτηριστικά: | 2 Rib εξωτερικός δακτύλιος | Ατσάλινο Κλουβί | Heavy Duty | Στενό Πλάτος | Τρύπα λαδιού | Προσαρμοσμένος: | Διατίθενται τυπικά ή προσαρμοσμένα |
Υψηλό φως: | βαρέων καθηκόντων ρουλεμάν βελόνων 52100,ακτινωτή κυλινδρική ενιαία σειρά ρουλεμάν κυλίνδρων,ακτινωτά κυλινδρικά ρουλεμάν κυλίνδρων ο Κ. 22 Ν |

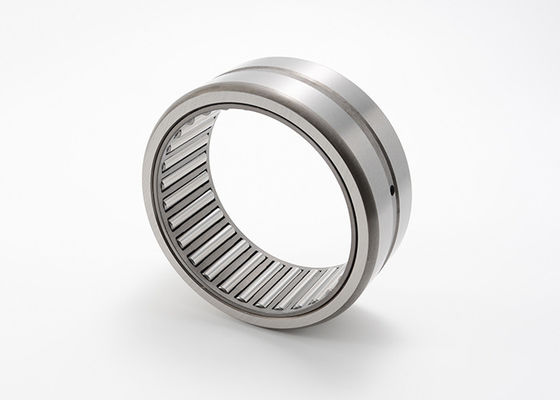

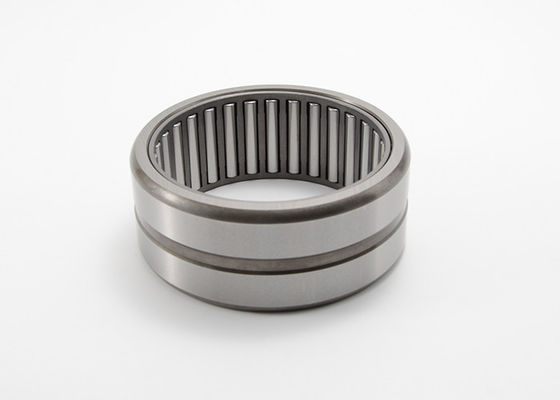

Ακτινωτό βαρέων καθηκόντων ρουλεμάν κυλίνδρων βελόνων κανένα εσωτερικό στενό πλάτος δαχτυλιδιών ο Κ. 22 Ν
Unmounted συνέλευση ρουλεμάν που αποτελείται από μέσω της ακρίβειας machinedinner και εξωτερικά raceways με είτε το πλήρες συμπλήρωμα είτε τα χωρισμένα στοιχεία βελόνων (κλουβιών) κυλώντας. Ανάλογα με το δοχείο να είστε έδαφος ή κύλινδρος που οδηγά και διαθέσιμο με διάφορες επιλογές σφραγίδων. Τα επεξεργασμένα στη μηχανή τη ρουλεμάν βελόνων φυλών παρέχουν μια κατ'α της τριβής λύση κατά υποστήριξη των περιστρεφόμενων άξονων με τα ακτινωτά φορτία.
Ακτινωτό βαρέων καθηκόντων ρουλεμάν κυλίνδρων βελόνων ο κανένας εσωτερικός Κ. λεπτομέρειες πλάτους δαχτυλιδιών στενός σειράς:
Φέρων κώδικας |
Εσωτερικό δαχτυλίδι |
Β | Δ | W | W1 | Χ | Ρ | ||
+.0000 | Tol. | +.0000 | Tol. |
+.000 -0,005 |
+.000 -0,005 |
dia τρυπών. | Μέγιστο. | ||
Ο Κ. 10 Ν | MI 6 Ν | .3750 | -.0004 | 1.1250 | -.0005 | .750 | .760 | 5/64 | .025 |
Ο Κ. 10 Ν | MI 7 Ν | .4375 | -.0004 | 1.1250 | -.0005 | .750 | .760 | 5/64 | .025 |
Ο Κ. 10 | MI 6 | .3750 | -.0004 | 1.1250 | -.0005 | 1,000 | 1,010 | 5/64 | .025 |
Ο Κ. 12 Ν | MI 8 Ν | .5000 | -.0004 | 1.2500 | -.0005 | .750 | .760 | 5/64 | .040 |
Ο Κ. 12 Ν | MI 9 Ν | .5625 | -.0004 | 1.2500 | -.0005 | .750 | .760 | 5/64 | .040 |
Ο Κ. 12 | MI 8 | .5000 | -.0004 | 1.2500 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
Ο Κ. 14 Ν | MI 10 Ν | .6250 | -.0004 | 1.3750 | -.0005 | .750 | .760 | 5/64 | .040 |
Ο Κ. 14 Ν | MI 11 Ν | .6875 | -.0004 | 1.3750 | -.0005 | .750 | .760 | 5/64 | .040 |
Ο Κ. 14 | MI 10 | .6250 | -.0004 | 1.3750 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
Ο Κ. 16 Ν | MI 12 Ν | .7500 | -.0004 | 1.5000 | -.0005 | .750 | .760 | 5/64 | .040 |
Ο Κ. 16 Ν | MI 13 Ν | .8125 | -.0004 | 1.5000 | -.0005 | .750 | .760 | 5/64 | .040 |
Ο Κ. 16 | MI 12 | .7500 | -.0004 | 1.5000 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
Ο Κ. 16 | MI 13 | .8125 | -.0004 | 1.5000 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
Ο Κ. 18 Ν | MI 14 Ν | .8750 | -.0005 | 1.6250 | -.0005 | 1,000 | 1,010 | 3/32 | .040 |
Ο Κ. 18 Ν | MI 15 Ν | .9375 | -.0005 | 1.6250 | -.0005 | 1,000 | 1,010 | 3/32 | .040 |
Ο Κ. 18 | MI 14 | .8750 | -.0005 | 1.6250 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
Ο Κ. 18 | MI 15 | .9375 | -.0005 | 1.6250 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
Ο Κ. 20 Ν | MI 16 Ν | 1.0000 | -.0005 | 1.7500 | -.0005 | 1,000 | 1,010 | 3/32 | .040 |
Ο Κ. 20 | MI 16 | 1.0000 | -.0005 | 1.7500 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
Ο Κ. 22 Ν | MI 18 Ν | 1.1250 | -.0005 | 1.8750 | -.0005 | 1,000 | 1,010 | 3/32 | .040 |
Ο Κ. 22 | MI 17 | 1.0625 | -.0005 | 1.8750 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
Ο Κ. 22 | MI 18 | 1.1250 | -.0005 | 1.8750 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
Ο Κ. 24 Ν | MI 20N | 1.2500 | -.0005 | 2.0625 | -.0006 | 1,000 | 1,010 | 3/32 | .060 |
Ο Κ. 24 | MI 19 | 1.1875 | -.0005 | 2.0625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
Ο Κ. 24 | MI 20 | 1.2500 | -.0005 | 2.0625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
Ο Κ. 26 Ν | MI 21 Ν | 1.3125 | -.0005 | 2.1875 | -.0006 | 1,000 | 1,010 | 3/32 | .060 |
Ο Κ. 26 | MI 21 | 1.3125 | -.0005 | 2.1875 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
Ο Κ. 26 | MI 22 4S | 1.3750 | -.0005 | 2.1875 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
Ο Κ. 28 Ν | MI 24 Ν | 1.5000 | -.0005 | 2.3125 | -.0006 | 1,000 | 1,010 | 3/32 | .060 |
Ο Κ. 28 | MI 22 | 1.3750 | -.0005 | 2.3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
Ο Κ. 28 | MI 23 | 1.4375 | -.0005 | 2.3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
Ο Κ. 28 | MI 24 | 1.5000 | -.0005 | 2.3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
Ο Κ. 30 | MI 25 4S | 1.5625 | -.0005 | 2.4375 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
Ο Κ. 31 | MI 26 2S | 1.6250 | -.0005 | 2.5000 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
Ο Κ. 32 Ν | MI 26 Ν | 1.6250 | -.0005 | 2.5625 | -.0006 | 1,000 | 1,010 | 3/32 | .060 |
Ο Κ. 32 | MI 25 | 1.5625 | -.0005 | 2.5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
Ο Κ. 32 | MI 26 | 1.6250 | -.0005 | 2.5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
Ο Κ. 32 | MI 27 | 1.6875 | -.0005 | 2.5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
Ο Κ. 36 Ν | MI 28 Ν | 1.7500 | -.0005 | 3.0000 | -.0006 | 1,500 | 1,510 | 1/8 | .060 |
Ο Κ. 36 | MI 28 | 1.7500 | -.0005 | 3.0000 | -.0006 | 1,750 | 1,760 | 1/8 | .060 |
Ο Κ. 36 | MI 30 | 1.8750 | -.0005 | 3.0000 | -.0006 | 1,750 | 1,760 | 1/8 | .060 |
Ο Κ. 40 Ν | MI 32 Ν | 2.0000 | -.0005 | 3.2500 | -.0008 | 1,500 | 1,510 | 1/8 | .080 |
Ο Κ. 40 | MI 31 | 1.9375 | -.0005 | 3.2500 | -.0008 | 1,750 | 1,760 | 1/8 | .080 |
Ο Κ. 40 | MI 32 | 2.0000 | -.0005 | 3.2500 | -.0008 | 1,750 | 1,760 | 1/8 | .080 |
Ο Κ. 40 | MI 34 | 2.1250 | -.0005 | 3.2500 | -.0008 | 1,750 | 1,760 | 1/8 | .080 |
Φέρων κώδικας |
ΕΣΩΤΕΡΙΚΟ ΔΑΧΤΥΛΙΔΙ |
ΑΞΟΝΑΣ DIA. | Βασική εκτίμηση φορτίων | ||||
ROTAT. ΑΞΟΝΑΣ | Tol. | ΆΞΟΝΑΣ STAT | Tol. | STA. | DYN. | ||
Ο Κ. 10 Ν | MI 6 Ν | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
Ο Κ. 10 Ν | MI 7 Ν | .4380 | -.0005 | .4372 | -.0005 | 4300 | 4320 |
Ο Κ. 10 | MI 6 | .3755 | -.0005 | .3747 | -.0005 | 6500 | 5930 |
MR12 Ν | MI 8 Ν | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
Ο Κ. 12 Ν | MI 9 Ν | .5630 | -.0005 | .5623 | -.0005 | 5400 | 4990 |
Ο Κ. 12 | MI 8 | .5005 | -.0005 | .4997 | -.0005 | 8100 | 6830 |
Ο Κ. 14 Ν | MI 10 Ν | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
Ο Κ. 14 Ν | MI 11 Ν | .6880 | -.0005 | .6872 | -.0005 | 6000 | 5280 |
Ο Κ. 14 | MI 10 | .6255 | -.0005 | .6247 | -.0005 | 9000 | 7240 |
Ο Κ. 16 Ν | MI 12 Ν | .7505 | -.0005 | .7497 | -.0005 | 7100 | 5840 |
Ο Κ. 16 Ν | MI 13 Ν | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 |
Ο Κ. 16 | MI 12 | .7505 | -.0005 | .7497 | -.0005 | 10600 | 8000 |
Ο Κ. 16 | MI 13 | .8129 | -.0005 | .8121 | -.0005 | 10600 | 8000 |
Ο Κ. 18 Ν | MI 14 Ν | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
Ο Κ. 18 Ν | MI 15 Ν | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 |
Ο Κ. 18 | MI 14 | .8754 | -.0005 | .8746 | -.0005 | 16300 | 10900 |
Ο Κ. 18 | MI 15 | .9379 | -.0005 | .9371 | -.0005 | 16300 | 10900 |
Ο Κ. 20 Ν | MI 16 Ν | 1.0004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
Ο Κ. 20 | MI 16 | 1.0004 | -.0005 | .9996 | -.0005 | 17500 | 11300 |
Ο Κ. 22 Ν | MI 18 Ν | 1.1255 | -.0005 | 1.1246 | -.0005 | 14700 | 9640 |
Ο Κ. 22 | MI 17 | 1.0630 | -.0005 | 1.0621 | -.0005 | 19700 | 12100 |
Ο Κ. 22 | MI 18 | 1.1255 | -.0005 | 1.1246 | -.0005 | 19700 | 12100 |
Ο Κ. 24 Ν | MI 20 Ν | 1.2505 | -.0005 | 1.2496 | -.0005 | 15500 | 10300 |
Ο Κ. 24 | MI 19 | 1.1880 | -.0005 | 1.1871 | -.0005 | 20800 | 13000 |
Ο Κ. 24 | MI 20 | 1.2505 | -.0005 | 1.2496 | -.0005 | 20800 | 13000 |
Ο Κ. 26 Ν | MI 21 Ν | 1.3130 | -.0005 | 1.3121 | -.0005 | 16400 | 1060 |
Ο Κ. 26 | MI 21 | 1.3130 | -.0005 | 1.3121 | -.0005 | 22100 | 13300 |
Ο Κ. 26 | MI 22 4S | 1.3755 | -.0005 | 1.3746 | -.0005 | 22100 | 13300 |
Ο Κ. 28 Ν | MI 24 Ν | 1.5005 | -.0005 | 1.4996 | -.0005 | 18100 | 11200 |
Ο Κ. 28 | MI 22 | 1.3755 | -.0005 | 1.3746 | -.0005 | 24400 | 14100 |
Ο Κ. 28 | MI 23 | 1.4380 | -.0005 | 1.4371 | -.0005 | 24400 | 14100 |
Ο Κ. 28 | MI 24 | 1.5005 | -.0005 | 1.4996 | -.0005 | 24400 | 14400 |
Ο Κ. 30 | MI 25 4S | 1.5630 | -.0005 | 1.5621 | -.0005 | 25600 | 14400 |
Ο Κ. 31 | MI 26 2S | 1.6255 | -.0005 | 1.6246 | -.0005 | 22400 | 12400 |
Ο Κ. 32 Ν | MI 26 Ν | 1.6255 | -.0005 | 1.6246 | -.0005 | 20700 | 12000 |
Ο Κ. 32 | MI 25 | 1.5630 | -.0005 | 1.5621 | -.0005 | 27900 | 15200 |
Ο Κ. 32 | MI 26 | 1.6255 | -.0005 | 1.6246 | -.0005 | 27900 | 15200 |
Ο Κ. 32 | MI 27 | 1.6880 | -.0005 | 1.6871 | -.0005 | 27900 | 15200 |
Ο Κ. 36 Ν | MI 28 Ν | 1.7505 | -.0005 | 1.7496 | -.0005 | 39100 | 22400 |
Ο Κ. 36 | MI 28 | 1.7505 | -.0005 | 1.7496 | -.0005 | 47400 | 26000 |
Ο Κ. 36 | MI 30 | 1.8755 | -.0005 | 1.8746 | -.0005 | 47400 | 26000 |
Ο Κ. 40 Ν | MI 32 Ν | 2.0005 | -.0005 | 1.9996 | -.0005 | 42900 | 23400 |
Ο Κ. 40 | MI 31 | 1.9380 | -.0005 | 1.9371 | -.0005 | 52100 | 27200 |
Ο Κ. 40 | MI 32 | 2.0005 | -.0005 | 1.9996 | -.0005 | 52100 | 27200 |
Ο Κ. 40 | MI 34 | 2.1258 | -.0005 | 2.1247 | -.0005 | 52100 | 27200 |
