Λεπτομέρειες:
|
| Όνομα: | Ρουλεμάν κυλίνδρων βελόνας κατεργασμένου αγώνα | Τύπος ρουλεμάν βελόνας: | Επεξεργασμένος Αγώνας με Προαιρετικό Διαχωριζόμενο Εσωτερικό Δαχτυλίδι |
|---|---|---|---|
| Αριθμός σειρών κυλίνδρων: | Ενιαία σειρά | Τύπος σφραγίδας: | Σφραγισμένο, λαστιχένιο χείλος και στις δύο πλευρές |
| Υλικό ρουλεμάν: | Χάλυβας ποιότητας ρουλεμάν 52100 | Υλικό κλουβιού: | Χάλυβας |
| Inch - Metric: | Ιντσα | Κυλιόμενα στοιχεία: | Βελόνες ακριβείας καθοδηγούμενες σε κλωβό |
| Εύρος θερμοκρασίας λειτουργίας: | -20 έως 250 °F | Προσαρμοσμένος: | Διατίθενται τυπικά ή προσαρμοσμένα |
| Υψηλό φως: | Ο Κ. 22 εγκλωβισμένο SS ρουλεμάν κυλίνδρων,52100 εγκλωβισμένο ρουλεμάν κυλίνδρων,επεξεργασμένη στη μηχανή ρουλεμάν φυλή βελόνων υψηλής ταχύτητας |
||

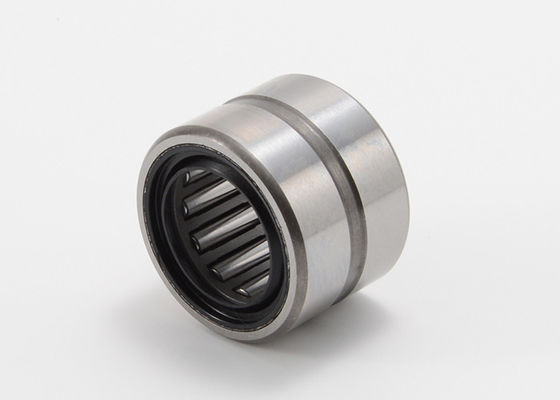

Ο Κ. 22 επεξεργασμένο στη μηχανή SS ρουλεμάν κυλίνδρων βελόνων φυλών που εγκλωβίζεται και που σφραγίζεται και στις δύο πλευρές

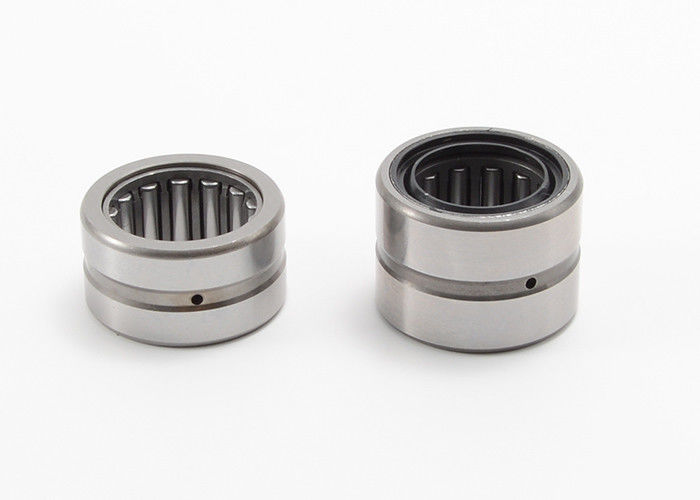

Τα επεξεργασμένα στη μηχανή ρουλεμάν βελόνων φυλών κατασκευάζονται από τη συμπεριφορά του ποιοτικού χάλυβα και διαθέσιμος με τις πολλαπλάσιες διαμορφώσεις σφραγίδων. Τα ρουλεμάν βελόνων έχουν ένα αυλάκι λίπανσης με τις ακτινωτές τρύπες και στα εσωτερικά και εξωτερικά δαχτυλίδια για το relubrication μέσω της κατοικίας ή του άξονα. Τα σχέδια συνήθειας, τα λιπαντικά και το diametrical ταίριασμα είναι διαθέσιμα.
Κύρια χαρακτηριστικά:
Επεξεργασμένο στη μηχανή ρουλεμάν κυλίνδρων βελόνων φυλών που εγκλωβίζεται, σφραγισμένος και στις δύο προδιαγραφές πλευρών:
| Φέρων κώδικας | Εσωτερικό δαχτυλίδι | Β | Δ | W | W1 | Χ | Ρ | ||
| +.0000 | Tol. | +.0000 | Tol. |
+.000 -0,005 |
+.000 -0,005 |
dia τρυπών. | Μέγιστο. | ||
| Ο Κ. 10 SS | MI 6 | .3750 | -.0004 | 1.1250 | -.0005 | 1,000 | 1,010 | 5/64 | .025 |
| Ο Κ. 12 SS | MI 8 | .5000 | -.0004 | 1.2500 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| Ο Κ. 14 SS | MI 10 | .6250 | -.0004 | 1.3750 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| Ο Κ. 16 SS | MI 12 | .7500 | -.0005 | 1.5000 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| MI 13 | .8125 | -.0005 | 1.5000 | -.0005 | 1,000 | 1,010 | 5/64 | .040 | |
| Ο Κ. 18 SS | MI 14 | .8750 | -.0005 | 1.6250 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| MI 15 | .9375 | -.0005 | 1.6250 | -.0005 | 1,250 | 1,260 | 3/32 | .040 | |
| Ο Κ. 20 SS | MI 16 | 1.0000 | -.0005 | 1.7500 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| Ο Κ. 22 SS | MI 17 | 1.0625 | -.0005 | 1.8750 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| MI 18 | 1.1250 | -.0005 | 1.8750 | -.0005 | 1,250 | 1,260 | 3/32 | .040 | |
| Ο Κ. 24 SS | MI 19 | 1.1875 | -.0005 | 2.0625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 20 | 1.2500 | -.0005 | 2.0625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| Ο Κ. 26 SS | MI 21 | 1.3125 | -.0005 | 2.1875 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 22 4S | 1.3750 | -.0005 | 2.1875 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| Ο Κ. 28 SS | MI 22 | 1.3750 | -.0005 | 2.3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 23 | 1.4375 | -.0005 | 2.3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| MI 24 | 1.5000 | -.0005 | 2.3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| Ο Κ. 30 SS | MI 25 4S | 1.5625 | -.0005 | 2.4375 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| Ο Κ. 32 SS | MI 25 | 1.5625 | -.0005 | 2.5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 26 | 1.6250 | -.0005 | 2.5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| MI 27 | 1.6875 | -.0005 | 2.5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| Ο Κ. 36 SS | MI 28 | 1.7500 | -.0005 | 3.0000 | -.0006 | 1,750 | 1,760 | 1/8 | .060 |
| MI 30 | 1.8750 | -.0005 | 3.0000 | -.0006 | 1,750 | 1,760 | 1/8 | .060 | |
| Ο Κ. 40 SS | MI 31 | 1.9375 | -.0005 | 3.2500 | -.0006 | 1,750 | 1,760 | 1/8 | .080 |
| MI 32 | 2.0000 | -.0005 | 3.2500 | -.0006 | 1,750 | 1,760 | 1/8 | .080 | |
| MI 34 | 2.1250 | -.0005 | 3.2500 | -.0006 | 1,750 | 1,760 | 1/8 | .080 | |
| Ο Κ. 44 SS | MI 35 | 2.1875 | -.0006 | 3.5000 | -.0080 | 1,750 | 1,760 | 1/8 | .080 |
| MI 36 | 2.2500 | -.0006 | 3.5000 | -.0080 | 1,750 | 1,760 | 1/8 | .080 | |
| Ο Κ. 48 SS | MI 38 | 2.3750 | -.0006 | 3.7500 | -.0080 | 1,750 | 1,760 | 1/8 | .080 |
| MI 39 | 2.4375 | -.0006 | 3.7500 | -.0080 | 1,750 | 1,760 | 1/8 | .080 | |
| MI 40 | 2.5000 | -.0006 | 3.7500 | -.0080 | 1,750 | 1,760 | 1/8 | .080 | |
| Ο Κ. 52 SS | MI 42 | 2.6250 | -.0006 | 4.2500 | -.0080 | 1,750 | 1,760 | 3/16 | .080 |
| MI 44 | 2.7500 | -.0006 | 4.2500 | -.0080 | 1,750 | 1,760 | 3/16 | .080 | |
| Ο Κ. 56 SS | MI 46 | 2.8750 | -.0006 | 4.5000 | -.0080 | 2,000 | 2,010 | 3/16 | .080 |
| MI 47 | 2.9375 | -.0006 | 4.5000 | -.0080 | 2,000 | 2,010 | 3/16 | .080 | |
| MI 48 | 3.0000 | -.0006 | 4.5000 | -.0080 | 2,000 | 2,010 | 3/16 | .080 | |
| Ο Κ. 60 SS | MI 50 | 3.1250 | -.0006 | 4.7500 | -.0080 | 2,000 | 2,010 | 3/16 | .100 |
| MI 52 | 3.2500 | -.0006 | 4.7500 | -.0080 | 2,000 | 2,010 | 3/16 | .100 | |
| Ο Κ. 64 SS | MI 54 | 3.3750 | -.0080 | 5.0000 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| MI 56 | 3.5000 | -.0080 | 5.0000 | -.0010 | 2,000 | 2,010 | 3/16 | .100 | |
| Ο Κ. 68 SS | MI 58 | 3.6250 | -.0080 | 5.2500 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| MI 60 | 3.7500 | -.0080 | 5.2500 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| Φέρων κώδικας | ΕΣΩΤΕΡΙΚΟ ΔΑΧΤΥΛΙΔΙ | ΑΞΟΝΑΣ DIA. | Βασική εκτίμηση φορτίων | ||||
| ROTAT. ΑΞΟΝΑΣ | Tol. | ΆΞΟΝΑΣ STAT | Tol. | STA. (λίβρες) | DYN. (λίβρες) | ||
| Ο Κ. 10 SS | MI 6 | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
| Ο Κ. 12 SS | MI 8 | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
| Ο Κ. 14 SS | MI 10 | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
| Ο Κ. 16 SS | MI 12 | .7505 | -.0005 | .7490 | -.0005 | 7100 | 5840 |
| MI 13 | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 | |
| Ο Κ. 18 SS | MI 14 | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
| MI 15 | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 | |
| Ο Κ. 20 SS | MI 16 | 1.0004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
| Ο Κ. 22 SS | MI 17 | 1.0630 | -.0005 | 1.0621 | -.0005 | 14700 | 9640 |
| MI 18 | 1.1255 | -.0005 | 1.1246 | -.0005 | 14700 | 9640 | |
| Ο Κ. 24 SS | MI 19 | 1.1880 | -.0005 | 1.1871 | -.0005 | 15500 | 10300 |
| MI 20 | 1.2505 | -.0005 | 1.2496 | -.0005 | 15500 | 10300 | |
| Ο Κ. 26 SS | MI 21 | 1.3130 | -.0005 | 1.3121 | -.0005 | 16400 | 10600 |
| MI 22 4S | 1.3755 | -.0005 | 1.3746 | -.0005 | 16400 | 10600 | |
| Ο Κ. 28 SS | MI 22 | 1.3755 | -.0005 | 1.3746 | -.0005 | 18100 | 11200 |
| MI 23 | 1.4380 | -.0005 | 1.4371 | -.0005 | 18100 | 11200 | |
| MI 24 | 1.5005 | -.0005 | 1.4996 | -.0005 | 18100 | 11200 | |
| Ο Κ. 30 SS | MI 25 4S | 1.5630 | -.0005 | 1.5621 | -.0005 | 19000 | 11400 |
| Ο Κ. 32 SS | MI 25 | 1.5630 | -.0005 | 1.5621 | -.0005 | 20700 | 12000 |
| MI 26 | 1.6255 | -.0005 | 1.6246 | -.0005 | 20700 | 12000 | |
| MI 27 | 1.6880 | -.0005 | 1.6871 | -.0005 | 20700 | 12000 | |
| Ο Κ. 36 SS | MI 28 | 1.7505 | -.0005 | 1.7496 | -.0005 | 39100 | 22400 |
| MI 30 | 1.8755 | -.0005 | 1.8746 | -.0005 | 39100 | 22400 | |
| Ο Κ. 40 SS | MI 31 | 1.9380 | -.0005 | 1.9371 | -.0005 | 42900 | 23400 |
| MI 32 | 2.0005 | -.0005 | 1.9996 | -.0005 | 42900 | 23400 | |
| MI 34 | 2.1258 | -.0005 | 2.1247 | -.0005 | 42900 | 23400 | |
| Ο Κ. 44 SS | MI 35 | 2.1883 | -.0080 | 2.1872 | -.0080 | 46700 | 24500 |
| MI 36 | 2.2508 | -.0080 | 2.2497 | -.0080 | 46700 | 24500 | |
| Ο Κ. 48 SS | MI 38 | 2.3758 | -.0080 | 2.3747 | -.0080 | 52300 | 26100 |
| MI 39 | 2.4383 | -.0080 | 2.4372 | -.0080 | 52300 | 26100 | |
| MI 40 | 2.5008 | -.0080 | 2.4997 | -.0080 | 52300 | 26100 | |
| Ο Κ. 52 SS | MI 42 | 2.6258 | -.0080 | 2.6247 | -.0080 | 54300 | 25100 |
| MI 44 | 2.7508 | -.0080 | 2.7497 | -.0080 | 54300 | 25100 | |
| Ο Κ. 56 SS | MI 46 | 2.8758 | -.0080 | 2.8747 | -.0080 | 71600 | 31300 |
| MI 47 | 2.9383 | -.0080 | 2.9372 | -.0080 | 71600 | 31300 | |
| MI 48 | 3.0008 | -.0080 | 2.9997 | -.0080 | 71600 | 31300 | |
| Ο Κ. 60 SS | MI 50 | 3.1260 | -.0080 | 3.1246 | -.0080 | 74700 | 31600 |
| MI 52 | 3.2510 | -.0080 | 3.2496 | -.0080 | 74700 | 31600 | |
| Ο Κ. 64 SS | MI 54 | 3.3758 | -.0010 | 3.3746 | -.0010 | 80400 | 32800 |
| MI 56 | 3.5008 | -.0010 | 3.4996 | -.0010 | 80400 | 32800 | |
| Ο Κ. 68 SS | MI 58 | 3.6258 | -.0010 | 3.6246 | -.0010 | 86200 | 34000 |
| MI 60 | 3.7508 | -.0010 | 3.7496 | -.0010 | 86200 | 34000 | |
