Λεπτομέρειες:
|
| όνομα: | Πλήρες συμπληρωματικό ρουλεμάν βελόνας | Φέρον υλικό: | Κράμα χρώμιο χάλυβας 100Cr6 |
|---|---|---|---|
| Αριθμός υπόλοιπου κόσμου: | Ενιαίος υπόλοιπος κόσμος | Εγκλωβισμένος: | Πλήρες συμπλήρωμα, χωρίς κλουβί |
| Inch - Metric: | Μετρικός | Κυλιόμενα στοιχεία: | Πλήρης κύλινδρος βελόνων συμπληρώματος |
| Τύπος σφραγίδων: | Ανοιχτό, χωρίς σφραγίδα | Λίπανση: | Λίπος |
| Με εσωτερικό δαχτυλίδι: | ΝΑΙ | Προσαρμοσμένος: | Διατίθενται τυπικά ή προσαρμοσμένα |
| Υψηλό φως: | Πλήρη ρουλεμάν βελόνων συμπληρώματος χάλυβα χρωμίου,100cr6 πλήρη ρουλεμάν βελόνων συμπληρώματος,NAV4904 συμπεριφορά βελόνων με το εσωτερικό δαχτυλίδι |
||

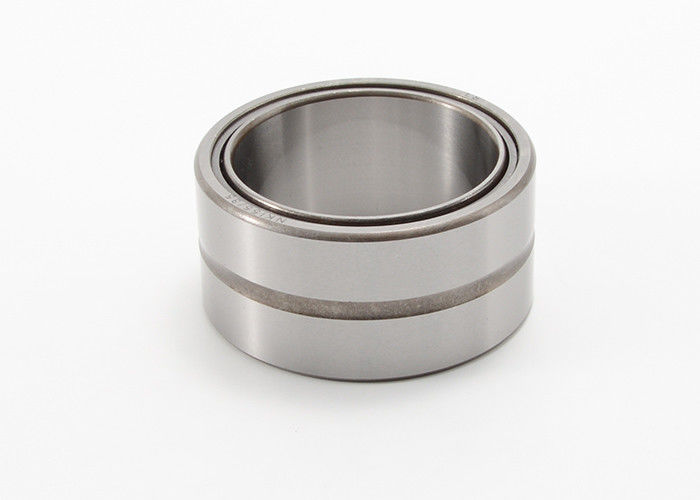

Πλήρες ρουλεμάν κυλίνδρων βελόνων συμπληρώματος χάλυβα χρωμίου με το εσωτερικό δαχτυλίδι NAV4904
Όσον αφορά στο πλήρες ρουλεμάν κυλίνδρων βελόνων συμπληρώματος με το εσωτερικό δαχτυλίδι, το εξωτερικό δαχτυλίδι έχει την ελαιότρυπα. Το λαδώνοντας ελαιοδοχείο ταΐζεται μέσα από την ελαιότρυπα. Το εξωτερικό δαχτυλίδι έχει τους διπλούς ώμους. Όσον αφορά στο πλήρες ρουλεμάν κυλίνδρων βελόνων συμπληρώματος χωρίς εσωτερικό δαχτυλίδι, δεδομένου ότι το εσωτερικό δαχτυλίδι δεν έχει κανέναν ώμο και κλουβί, το εσωτερικό δαχτυλίδι, εξωτερικό δαχτυλίδι, πλήρες σύνολο βελόνων μπορεί να τοποθετηθεί αντίστοιχα. Είναι ένα κατάλληλο για τα μέρη του οποίου το ακτινωτό μέγεθος είναι περιορισμένο. Την επιφάνεια του περιοδικού άξονων που εγκαθίσταται με το ενεργούν άμεσα όπως επιφάνεια κυλίσματος. Ζητείται να είσαι τουλάχιστον η σκληρότητα επιφάνειας HRC60, τραχύτητα επιφάνειας, όχι περισσότεροι από 0.63μm.
Αυτό το είδος πλήρους ρουλεμάν συμπληρώματος, με το εσωτερικό δαχτυλίδι ή χωρίς εσωτερικό δαχτυλίδι, δεν περιορίζει την αξονική μετατόπιση του άξονα και της κατοικίας.
Τα πλήρη ρουλεμάν κυλίνδρων βελόνων συμπληρώματος επεξεργασμένα στη μηχανή στερεό παρέχονται ένα ειδικό λίπος για να εξασφαλίσουν τους κυλίνδρους κατά τη διάρκεια της μεταφοράς. Εντούτοις, συστήνουμε μετά από να τοποθετήσουμε.
Πλήρες ρουλεμάν κυλίνδρων βελόνων συμπληρώματος με τις εσωτερικές προδιαγραφές δαχτυλιδιών:
|
Άξονας Διάμετρος |
Φέρων προσδιορισμός |
Μάζα Περ. |
Διαστάσεις ορίου | Βασική εκτίμηση φορτίων | Περιορισμός της ταχύτητας | ||||
| Τρέχων κώδικας | Αρχικός κώδικας | δ | Δ | Γ | Δυναμικός | Στατικός | Πετρέλαιο | ||
| χιλ. | γ | χιλ. | Ν | περιστροφή/λεπτό | |||||
| 15 | NAV4902 | 4074902E | 15 | 28 | 13 | ||||
| NAV4002 | 4074102 | 76 | 15 | 32 | 17 | 10800 | 29800 | 4500 | |
| 74802 | 100 | 15 | 36 | 24.5 | 8900 | 11200 | 4400 | ||
| 17 | NAV4903 | 4074903E | 17 | 30 | 13 | ||||
| NAV4003 | 4074103 | 98 | 17 | 35 | 18 | 12000 | 17000 | 3400 | |
| 74703 | 126 | 17 | 35 | 24.5 | 8700 | 10800 | 4200 | ||
| 20 | NAV4904 | 4074904E | 20 | 37 | 17 | ||||
| NAV4004 | 4074104 | 175 | 20 | 42 | 22 | 14500 | 29600 | 3000 | |
| NAV203620.5 | 20 | 36 | 20.5 | ||||||
| NAV204 | 20 | 47 | 14 | ||||||
| 24 | NAV24668.1 | 24 | 66 | 8.1 | |||||
| 25 | NAV4905 | 4074905E | 25 | 42 | 17 | ||||
| NAV4005 | 4074105 | 201 | 25 | 47 | 22 | ||||
| NAV205 | 25 | 52 | 15 | 23000 | 34600 | 2600 | |||
| 30 | NAV4906 | 4074906E | 30 | 47 | 17 | ||||
| NAV4006 | 4074106 | 311 | 30 | 55 | 25 | 25800 | 46900 | 2000 | |
| 35 | NAV4907 | 4074907E | 35 | 55 | 20 | ||||
| NAV4007 | 4074107 | 418 | 35 | 62 | 27 | 33000 | 59900 | 1800 | |
| 40 | NAV4908 | 4074908E | 40 | 62 | 22 | ||||
| NAV4008 | 4074108 | 498 | 40 | 68 | 28 | 35900 | 67000 | 1700 | |
| 45 | NAV4909 | 4074909E | 45 | 68 | 22 | ||||
| NAV4009 | 4074109 | 637 | 45 | 75 | 30 | 41000 | 74000 | 1500 | |
| 50 | NAV4910 | 4074910E | 50 | 72 | 22 | ||||
| NAV4010 | 4074110 | 702 | 50 | 80 | 30 | 42800 | 88900 | 1400 | |
| 55 | NAV4911 | 4074911 | 1030 | 55 | 90 | 35 | 48900 | 109000 | 1300 |
| 60 | NAV4912 | 4074912E | 60 | 85 | 25 | ||||
| NAV4012 | 4074112 | 1125 | 60 | 95 | 35 | 50700 | 116000 | 1100 | |
| 65 | NAV4013 | 4074113 | 1200 | 65 | 100 | 35 | 59800 | 126000 | 1000 |
| 70 | NAV4914 | 4074914E | 70 | 100 | 30 | ||||
| NAV4014 | 4074114 | 1700 | 70 | 110 | 40 | 72400 | 155000 | 950 | |
| 75 | NAV4015 | 4074115 | 1810 | 75 | 115 | 40 | 72800 | 180000 | 900 |
| 80 | NAV4916 | 4074916E | 80 | 110 | 30 | ||||
| NAV4016 | 4074116 | 2470 | 80 | 125 | 45 | 76000 | 195000 | 850 | |
| 85 | NAV4017 | 4074117 | 2580 | 85 | 130 | 45 | 74000 | 192000 | 800 |
| 90 | NAV4918 | 4074918E | 1507 | 90 | 125 | 35 | |||
| 95 | NAV4919 | 4074919E | 1537 | 95 | 130 | 35 | |||
| 100 | NAV4920 | 4074920E | 2240 | 100 | 140 | 40 | |||
| 160 | NAV4832 | 4074832 | 160 | 200 | 40 | ||||
| 190 | NAV190 × 245× 42 | 190 | 245 | 42 | |||||
