Λεπτομέρειες:
|
| Όνομα: | Συνδυασμένος κύλινδρος βελόνων/γωνιακός ένσφαιρος τριβέας επαφών | Φέρων τύπος: | Ρουλεμάν κυλίνδρων |
|---|---|---|---|
| Δυνατότητα αξονικού φορτίου: | Μονής κατεύθυνσης | Υλικό ρουλεμάν: | Χάλυβας ρουλεμάν 100Cr6, GCr15, AISI 52100 |
| Inch - Metric: | Μετρικά μεγέθη | Ακτινικό εσωτερικό διάκενο: | Με κλουβί |
| Στοιχείο κύλισης (μέρος ώθησης): | Μπάλες | Εξάρτημα ώθησης: | Με κλουβί |
| Κατηγορία ανοχής: | ABEC 1 | ISO P0 | Συμβατός τύπος λιπαντικού: | Γράσο |

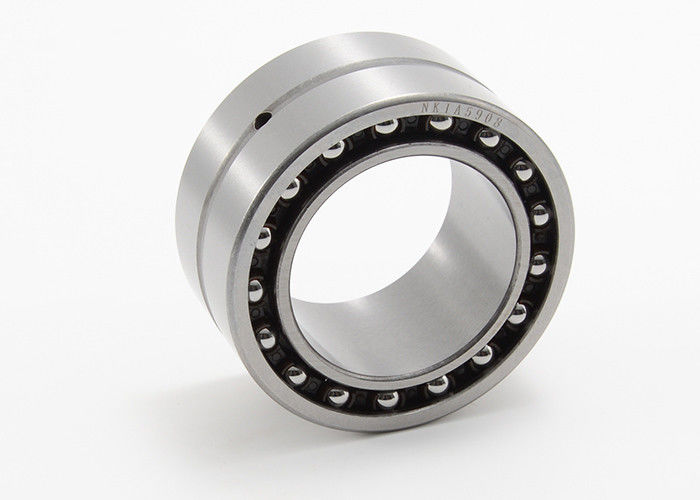

Συνδυασμένος κύλινδρος βελόνων και γωνιακός ένσφαιρος τριβέας επαφών για τα αξονικά φορτία NKIA5910
Συνδυασμένος κύλινδρος βελόνων/γωνιακός ένσφαιρος τριβέας επαφών για τα αξονικά φορτία σε μια κατεύθυνση, σειρά NKIA

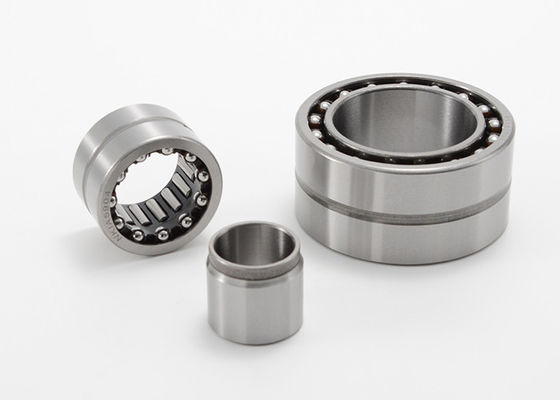

Αυτά τα ρουλεμάν αποτελούνται από ένα ακτινωτό ρουλεμάν κυλίνδρων βελόνων που συνδυάζεται με έναν γωνιακό ένσφαιρο τριβέα επαφών. Μαζί μπορούν να προσαρμόσουν και τα βαριά ακτινωτά φορτία και τα ελαφριά αξονικά φορτία σε μια κατεύθυνση. Επιπλέον, μπορούν να λειτουργήσουν σε υψηλές ταχύτητες. Το χαμηλό διατομικό ύψος τους καθιστά τα ρουλεμάν ιδιαίτερα κατάλληλα για τις εφαρμογές όπου άλλοι τύποι εντοπίσεων των φερουσών ρυθμίσεων καταλαμβάνουν πάρα πολύ διάστημα.
Συνδυασμένος κύλινδρος βελόνων/γωνιακές προδιαγραφές σειράς ένσφαιρου τριβέα επαφών NKIA:
| Φέρων αριθμός μερών | Άξονας δ χιλ. |
OD Δ χιλ. |
Πλάτος Β χιλ. |
Βάρος γ |
Dyn. ΚΑΠ. Ακτινωτός Ν |
STAT. ΚΑΠ. Ακτινωτός Ν |
Dyn. ΚΑΠ. Αξονικός Ν |
STAT. ΚΑΠ. Αξονικός Ν |
Όριο ταχύτητας περιστροφή/λεπτό |
| NKIA 5901 NKIA 5902 NKIA 5903 NKIA 5904 NKIA 59/22 |
12 15 17 20 22 |
24 28 30 37 39 |
16 18 18 23 23 |
40 50 56 103 118 |
7600 10600 11000 21000 22800 |
8300 13600 14600 25500 29500 |
2160 2340 2500 3950 4250 |
2250 2750 3200 4850 5600 |
24000 22000 21000 17000 16000 |
| NKIA 5905 NKIA 5906 NKIA 5907 NKIA 5908 NKIA 5909 |
25 30 35 40 45 |
42 47 55 62 68 |
23 23 27 30 30 |
130 147 243 315 375 |
23600 25000 31500 43000 45000 |
31500 35500 50000 67000 73000 |
4350 4750 6000 7400 7700 |
6100 7300 9800 12700 14000 |
15000 13000 11000 9500 8500 |
| NKIA 5910 NKIA 5911 NKIA 5912 NKIA 5913 NKIA 5914 |
50 55 60 65 70 |
72 80 85 90 100 |
30 34 34 34 40 |
380 550 590 635 980 |
47000 58000 60000 61000 84000 |
80000 100000 108000 112000 156000 |
8100 9700 10000 10300 13500 |
15900 19200 20800 22300 29000 |
8000 7500 7000 6500 6000 |
Φέρων αριθμός μερών |
Άξονας δ ίντσα |
OD Δ ίντσα |
Πλάτος Β ίντσα |
Βάρος λίβρες |
Dyn. ΚΑΠ. Ακτινωτός lbf |
STAT. ΚΑΠ. Ακτινωτός lbf |
Dyn. ΚΑΠ. Αξονικός lbf |
STAT. ΚΑΠ. Αξονικός lbf |
Όριο ταχύτητας περιστροφή/λεπτό |
| NKIA 5901 NKIA 5902 NKIA 5903 NKIA 5904 NKIA 59/22 |
0,472 0,591 0,669 0,787 0,866 |
0,945 1,102 1,181 1,457 1,535 |
0,630 0,709 0,709 0,906 0,906 |
0,088 0,11 0,123 0,227 0,26 |
1.710 2.380 2.470 4.700 5.100 |
1.870 3.050 3.300 5.700 6.600 |
485 530 560 890 960 |
510 620 720 1.090 1.260 |
24000 22000 21000 17000 16000 |
| NKIA 5905 NKIA 5906 NKIA 5907 NKIA 5908 NKIA 5909 |
0,984 1,181 1,378 1,575 1,772 |
1,654 1,850 2,165 2,441 2,677 |
0,906 0,906 1,063 1,181 1,181 |
0,287 0,324 0,536 0,695 0,827 |
5.300 5.600 7.100 9.700 10.100 |
7.100 8.000 11.200 15.100 16.400 |
980 1.070 1.350 1.660 1.730 |
1.370 1.640 2.200 2.850 3.150 |
15000 13000 11000 9500 8500 |
| NKIA 5910 NKIA 5911 NKIA 5912 NKIA 5913 NKIA 5914 |
1,969 2,165 2,362 2,559 2,756 |
2,835 3,150 3,347 3,543 3,937 |
1,181 1,339 1,339 1,339 1,575 |
0,838 1,213 1,301 1.4 2,161 |
10.600 13.000 13.500 13.700 18.900 |
18.000 22.500 24.300 25.000 35.000 |
1.820 2.180 2.250 2.320 3.050 |
3.600 4.300 4.700 5.000 6.500 |
8000 7500 7000 6500 6000 |
