Λεπτομέρειες:
|
| Όνομα: | Συνδυασμένο ρουλεμάν κυλίνδρων | Φέρων τύπος: | Ρολό βελόνας/Γωνιακή μπάλα επαφής |
|---|---|---|---|
| Δυνατότητα αξονικού φορτίου: | Διπλής κατεύθυνσης | Εξάρτημα ρουλεμάν: | Πλήρες ρουλεμάν |
| Λιπαντικό (εξάρτημα ώσης): | Κανένας | Υλικό ρουλεμάν: | φέρων χάλυβας |
| Ακτινικό εσωτερικό διάκενο: | ΣΟ | Ακτινωτό τμήμα: | Με κλουβί |
| Στοιχείο κύλισης (μέρος ώθησης): | Μπάλες | Εξάρτημα ώθησης: | Με κλουβί |

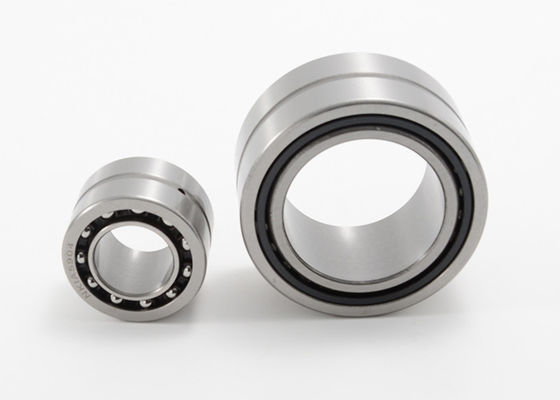

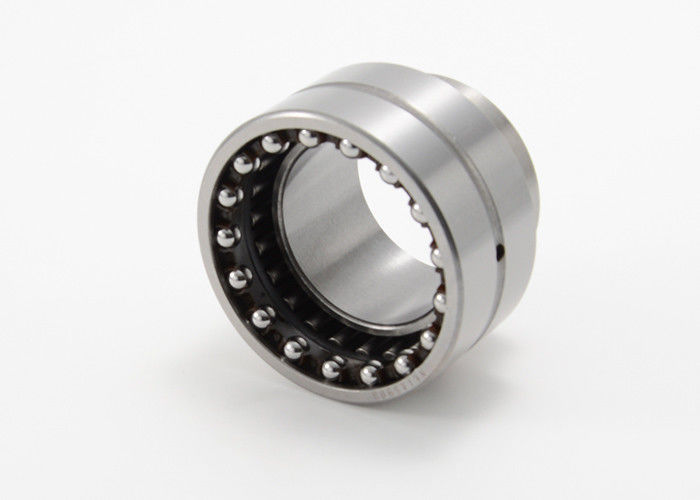

Συνδυασμένος κύλινδρος και γωνιακός ένσφαιρος τριβέας επαφών NKIB5903 βελόνων ρουλεμάν κυλίνδρων
Αυτά τα ρουλεμάν αποτελούνται από ένα ακτινωτό ρουλεμάν κυλίνδρων βελόνων που συνδυάζεται με έναν γωνιακό ένσφαιρο τριβέα επαφών. Μαζί μπορούν να προσαρμόσουν και τα βαριά ακτινωτά φορτία και τα ελαφριά αξονικά φορτία και στις δύο κατευθύνσεις. Επιπλέον, μπορούν να λειτουργήσουν σε υψηλές ταχύτητες. Το χαμηλό διατομικό ύψος τους καθιστά τα ρουλεμάν ιδιαίτερα κατάλληλα για τις εφαρμογές όπου άλλοι τύποι εντοπίσεων των φερουσών ρυθμίσεων καταλαμβάνουν πάρα πολύ διάστημα.
| Αξονική ικανότητα φορτίων | Διπλός-κατεύθυνση |
| Φέρον μέρος | Πλήρες ρουλεμάν |
| Λιπαντικό (μέρος ώθησης) | Κανένας |
| Φέρον υλικό | Φέρων χάλυβας |
| Ακτινωτή εσωτερική εκκαθάριση | ΣΟ |
| Ακτινωτό μέρος | Με το κλουβί |
| Κυλώντας στοιχείο (μέρος ώθησης) | Σφαίρες |
| Μέρος ώθησης | Με το κλουβί |
| Τύπος λίπανσης | Λίπος |
Συνδυασμένος κύλινδρος βελόνων ρουλεμάν κυλίνδρων/γωνιακές προδιαγραφές ένσφαιρου τριβέα επαφών:
| Φέρων αριθμός μερών | Άξονας δ ίντσα |
Άξονας δ χιλ. |
OD Δ ίντσα |
OD Δ χιλ. |
Πλάτος Β ίντσα |
Πλάτος Β χιλ. |
Πλάτος Γ ίντσα |
Wight Γ χιλ. |
Βάρος λίβρες |
Βάρος γ |
| NKIB 5901 NKIB 5902 NKIB 5903 NKIB 5904 NKIB 59/22 |
0,472 0,591 0,669 0,787 0,866 |
12 15 17 20 22 |
0,945 1,102 1,181 1,457 1,535 |
24 28 30 37 39 |
0,689 0,787 0,787 0,984 0,984 |
17.5 20 20 25 25 |
0,630 0,709 0,709 0,906 0,906 |
16 18 18 23 23 |
0,095 0,115 0,128 0,236 0,269 |
43 52 58 107 122 |
| NKIB 5905 NKIB 5906 NKIB 5907 NKIB 5908 NKIB 5909 |
0,984 1,181 1,378 1,575 1,772 |
25 30 35 40 45 |
1,654 1,850 2,165 2,441 2,677 |
42 47 55 62 68 |
0,984 0,984 1,181 1,339 1,339 |
25 25 30 34 34 |
0,906 0,906 1,063 1,181 1,181 |
23 23 27 30 30 |
0,295 0,333 0,545 0,706 0,838 |
134 151 247 320 380 |
| NKIB 5910 NKIB 5911 NKIB 5912 NKIB 5913 NKIB 5914 |
1,969 2,165 2,362 2,559 2,756 |
50 55 60 65 70 |
2,835 3,150 3,347 3,543 3,937 |
72 80 85 90 100 |
1,339 1,496 1,496 1,496 1,772 |
34 38 38 38 45 |
1,181 1,339 1,339 1,339 1,575 |
30 34 34 34 40 |
0,849 1,224 1,312 1,411 2,172 |
385 555 595 640 985 |
| Φέρων αριθμός μερών |
Dyn. ΚΑΠ. |
Dyn. ΚΑΠ. |
STAT. ΚΑΠ. |
STAT. ΚΑΠ. |
Dyn. ΚΑΠ. Αξονικός lbf |
Dyn. ΚΑΠ. |
STAT. ΚΑΠ. Αξονικός lbf |
STAT. ΚΑΠ. |
Ταχύτητα Όριο περιστροφή/λεπτό |
| NKIB 5901 NKIB 5902 NKIB 5903 NKIB 5904 NKIB 59/22 |
1.710 2.380 2.470 4.700 5.100 |
7600 10600 11000 21000 22800 |
1.870 3.050 3.300 5.700 6.600 |
8300 13600 14600 25500 29500 |
485 530 560 890 960 |
2160 2340 2500 3950 4250 |
510 620 720 1.090 1.260 |
2250 2750 3200 4850 5600 |
24000 22000 21000 17000 16000 |
| NKIB 5905 NKIB 5906 NKIB 5907 NKIB 5908 NKIB 5909 |
5.300 5.600 7.100 9.700 10.100 |
23600 25000 31500 43000 45000 |
7.100 8.000 11.200 15.100 16.400 |
31500 35500 50000 67000 73000 |
980 1.070 1.350 1.660 1.730 |
4350 4750 6000 7400 7700 |
1.370 1.640 2.200 2.850 3.150 |
6100 7300 9800 12700 14000 |
15000 13000 11000 9500 8500 |
| NKIB 5910 NKIB 5911 NKIB 5912 NKIB 5913 NKIB 5914 |
10.600 13.000 13.500 13.700 18.900 |
47000 58000 60000 61000 84000 |
18.000 22.500 24.300 25.000 35.000 |
80000 100000 108000 112000 156000 |
1.820 2.180 2.250 2.320 3.050 |
8100 9700 10000 10300 13500 |
3.600 4.300 4.700 5.000 6.500 |
15900 19200 20800 22300 29000 |
8000 7500 7000 6500 6000 |
