Λεπτομέρειες:
|
| Βασική περιγραφή προϊόντος: | Ρουλεμάν κυλίνδρων βελόνων | Εμπορικό σήμα: | Ουδέτερο / Προσαρμοσμένο |
|---|---|---|---|
| Μέτρηση: | Μετρικός | Υλικό ρουλεμάν: | φέρων χάλυβας |
| Κυλιόμενα στοιχεία: | Ρολό βελόνας με κλουβί | Αριθμός υπόλοιπου κόσμου: | 1 |
| Τύπος σφραγίδων: | Ανοικτός | Εύρος μεγέθους: | Μέγεθος Fw από 5mm έως 45mm |
| Αλλα χαρακτηριστικά: | Λεπτή σειρά / ρουλεμάν υψηλού φορτίου | Προσαρμοσμένος: | Διατίθενται τυπικά ή προσαρμοσμένα |

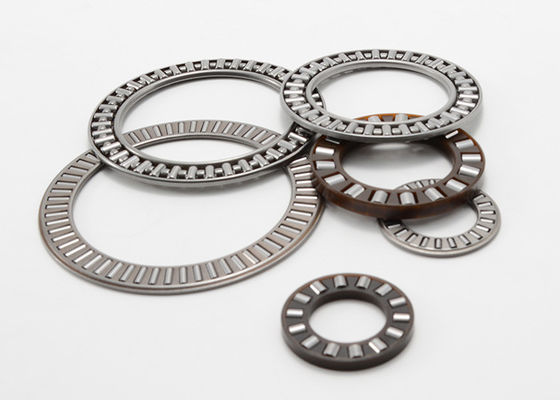

Μετρική βελόνων κυλίνδρων ώθησης σειρά AX1528 χάλυβα ρουλεμάν φέρουσα λεπτά
Λεπτά ρουλεμάν ώθησης κυλίνδρων βελόνων σειράς ΤΣΕΚΟΥΡΙΩΝ:

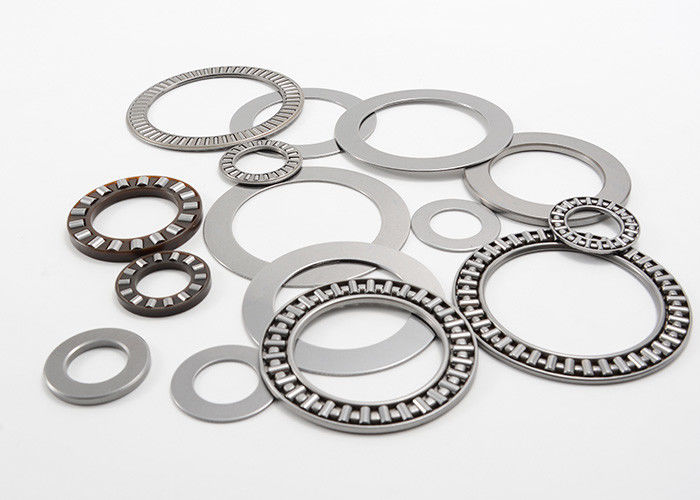

Οι συνελεύσεις ώθησης κυλίνδρων και κλουβιών βελόνων είναι μια υψηλή συνέλευση ρουλεμάν ώθησης φορτίων μικρής ακτινοβολίας και μπορούν να χρησιμοποιηθούν με τα πλυντήρια ώθησης σειράς CP που παρέχονται χωριστά. Αποτελούνται από ένα ομοιόμορφο κλουβί που καθοδηγεί σοβαρά μια μεγάλη ποσότητα των κυλίνδρων βελόνων, οι κύλινδροι είναι ελαφρώς ανακουφισμένοι προς την εξωτερική άκρη τους για να επιτρέψουν την ομοιόμορφη διανομή φορτίων και αποτρέπουν οποιοδήποτε περιστατικό ζημίας ακρών.
Οφέλη:
Οικονομικώς αποδοτική λύση ώθησης, ευρύ φάσμα, μικρή ακτινοβολία, υψηλό ρουλεμάν φορτίων.
Μετρικές βελόνων κυλίνδρων ώθησης λεπτομέρειες σειράς ΤΣΕΚΟΥΡΙΩΝ χάλυβα ρουλεμάν φέρουσες λεπτά:
|
Άξονας Διάμετρος |
Αριθμός μερών ρουλεμάν ώθησης κυλίνδρων βελόνων |
Μάζα
Περ. |
Διαστάσεις ορίου | Βασική εκτίμηση φορτίων | Περιορισμός της ταχύτητας | |||||||
|
ΤΣΕΚΟΥΡΙ Baureihe dunn |
ΤΣΕΚΟΥΡΙ Baureihe Dick |
Di | De | χ | d1 | d2 | Δυναμικός | Στατικός | Ελάχιστος-1 | |||
| χιλ. | γ | χιλ. | Ν | |||||||||
| 5 | ΤΣΕΚΟΥΡΙ 5 13 | ΤΣΕΚΟΥΡΙ 3,5 5 13 | 1.3 | 5 | 13 | 2.3 | 6.3 | 10.9 | 3000 | 5700 | 25000 | |
| 2.3 | 5 | 13 | 3.5 | 6.3 | 10.9 | 3000 | 5700 | 25000 | ||||
| 6 | ΤΣΕΚΟΥΡΙ 6 14 | ΤΣΕΚΟΥΡΙ 3,5 6 14 | 1.4 | 6 | 14 | 2.3 | 7.3 | 11.9 | 3150 | 6350 | 22000 | |
| 2.4 | 6 | 14 | 3.5 | 7.3 | 11.9 | 3150 | 6350 | 22000 | ||||
| 7 | ΤΣΕΚΟΥΡΙ 7 15 | ΤΣΕΚΟΥΡΙ 3,5 7 15 | 1.7 | 7 | 15 | 2.3 | 8.3 | 12.9 | 3550 | 7600 | 22000 | |
| 2.9 | 7 | 15 | 3.5 | 8.3 | 12.9 | 3550 | 7600 | 22000 | ||||
| 8 | ΤΣΕΚΟΥΡΙ 8 16 | ΤΣΕΚΟΥΡΙ 3,5 8 16 | 1.7 | 8 | 16 | 2.3 | 9.3 | 13.9 | 3700 | 8300 | 22000 | |
| 3 | 8 | 16 | 3.5 | 9.3 | 13.9 | 3700 | 8300 | 22000 | ||||
| 9 | ΤΣΕΚΟΥΡΙ 9 17 | ΤΣΕΚΟΥΡΙ 3,5 9 17 | 2.1 | 9 | 17 | 2.3 | 10.3 | 14.9 | 4050 | 9500 | 19000 | |
| 3.5 | 9 | 17 | 3.5 | 10.3 | 14.9 | 4050 | 9500 | 19000 | ||||
| 10 | ΤΣΕΚΟΥΡΙ 10 22 | ΤΣΕΚΟΥΡΙ 4 10 22 | 4 | 10 | 22 | 2.8 | 12 | 18.6 | 5000 | 10900 | 15500 | |
| 6.5 | 10 | 22 | 4 | 12 | 18.6 | 5000 | 10900 | 15500 | ||||
| 12 | ΤΣΕΚΟΥΡΙ 12 26 | ΤΣΕΚΟΥΡΙ 4 12 26 | 6 | 12 | 26 | 2.8 | 15 | 22.6 | 6900 | 17700 | 13000 | |
| 10 | 12 | 26 | 4 | 15 | 22.6 | 6900 | 17700 | 13000 | ||||
| 13 | ΤΣΕΚΟΥΡΙ 13 26 | ΤΣΕΚΟΥΡΙ 4 13 26 | 6 | 13 | 26 | 2.8 | 15 | 22.6 | 6900 | 17700 | 13000 | |
| 9.8 | 13 | 26 | 4 | 15 | 22.6 | 6900 | 17700 | 11300 | ||||
| 15 | ΤΣΕΚΟΥΡΙ 15 28 | ΤΣΕΚΟΥΡΙ 4 15 28 | 6.9 | 15 | 28 | 2.8 | 17 | 24.6 | 7400 | 20000 | 11500 | |
| 9 | 15 | 28 | 4 | 17 | 24.6 | 7400 | 20000 | 11500 | ||||
| 17 | ΤΣΕΚΟΥΡΙ 17 30 | ΤΣΕΚΟΥΡΙ 4 17 30 | 7.6 | 17 | 30 | 2.8 | 19 | 26.6 | 7800 | 22000 | 10500 | |
| 10 | 17 | 30 | 4 | 19 | 26.6 | 7800 | 22000 | 10500 | ||||
| 19 | ΤΣΕΚΟΥΡΙ 19 32 | ΤΣΕΚΟΥΡΙ 4 19 32 | 8.6 | 19 | 32 | 2.8 | 21 | 28.6 | 8000 | 23300 | 10000 | |
| 13 | 19 | 32 | 4 | 21 | 28.6 | 8000 | 23300 | 10000 | ||||
| 20 | ΤΣΕΚΟΥΡΙ 20 35 | ΤΣΕΚΟΥΡΙ 5 20 35 | 10.2 | 20 | 35 | 2.8 | 22 | 31.6 | 11800 | 39000 | 9000 | |
| 18 | 20 | 35 | 5 | 22 | 31.6 | 11800 | 39000 | 9000 | ||||
| 25 | ΤΣΕΚΟΥΡΙ 25 42 | ΤΣΕΚΟΥΡΙ 5 25 42 | 11.5 | 25 | 42 | 2.8 | 27.7 | 37.4 | 13300 | 49000 | 7500 | |
| 25 | 25 | 42 | 5 | 27.7 | 37.4 | 13300 | 49000 | 7500 | ||||
| 27 | ΤΣΕΚΟΥΡΙ 27 44 | 12.1 | 27 | 44 | 2.8 | 30 | 39.5 | 13700 | 52000 | 7200 | ||
| 30 | ΤΣΕΚΟΥΡΙ 30 47 | ΤΣΕΚΟΥΡΙ 5 30 47 | 13.7 | 30 | 47 | 2.8 | 32.7 | 42.4 | 14500 | 57000 | 6500 | |
| 29 | 30 | 47 | 5 | 32.7 | 42.4 | 14500 | 57000 | 6500 | ||||
| 35 | ΤΣΕΚΟΥΡΙ 35 52 | ΤΣΕΚΟΥΡΙ 5 35 52 | 18.5 | 35 | 52 | 2.8 | 37.2 | 49 | 18900 | 84000 | 5500 | |
| 35 | 35 | 52 | 5 | 37.2 | 49 | 18900 | 84000 | 5500 | ||||
| ΤΣΕΚΟΥΡΙ 35 53 | ΤΣΕΚΟΥΡΙ 5 35 53 | 19.3 | 35 | 53 | 2.8 | 37.2 | 49 | 18900 | 84000 | 5500 | ||
| 36 | 35 | 53 | 5 | 37.2 | 49 | 18900 | 84000 | 5500 | ||||
| 40 | ΤΣΕΚΟΥΡΙ 40 60 | ΤΣΕΚΟΥΡΙ 5 40 60 | 23.9 | 40 | 60 | 2.8 | 43 | 54.9 | 20400 | 96000 | 5000 | |
| 45 | 40 | 60 | 5 | 43 | 54.9 | 20400 | 96000 | 5000 | ||||
| 45 | ΤΣΕΚΟΥΡΙ 45 65 | ΤΣΕΚΟΥΡΙ 5 45 65 | 24.7 | 45 | 65 | 2.8 | 48 | 59.9 | 21800 | 109000 | 4500 | |
| 50 | 45 | 65 | 5 | 48 | 59.9 | 21800 | 109000 | 4500 | ||||
