Λεπτομέρειες:
|
| Όνομα: | Ρουλεμάν κυλίνδρων ωστικής βελόνας | Μέτρηση: | Μετρικός |
|---|---|---|---|
| Υλικό ρουλεμάν: | φέρων χάλυβας | Κυλιόμενο στοιχείο: | Ρολό βελόνας |
| Περιγραφή συστατικού: | Μόνο συναρμολόγηση κυλίνδρων | Μονής ή Διπλής Κατεύθυνσης: | Διπλής κατεύθυνσης |
| Ρουλεμάν ώσης: | Ναι | Αυτοευθυγράμμιση: | αριθ. |
| Κατηγορία Ακριβείας: | ABEC 1 | ISO P0 | Αλλα χαρακτηριστικά: | Ενιαία σειρά |

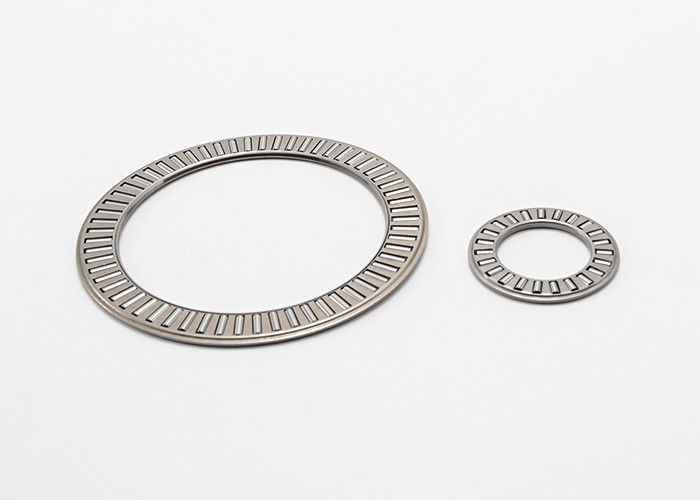

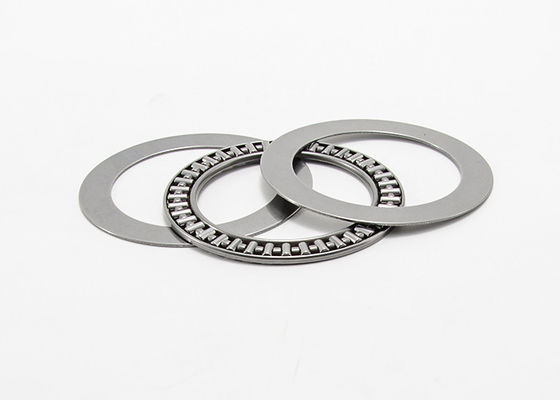

Αξονικές συνελεύσεις NTB 4060 κυλίνδρων και κλουβιών βελόνων ρουλεμάν κυλίνδρων βελόνων ώθησης
Τα ρουλεμάν ώθησης αποτελούνται από ένα ακριβώς γίνοντα κλουβί και τους κυλίνδρους. Έχουν την υψηλή ακαμψία και τις υψηλές χωρητικότητες φορτίων και μπορούν να χρησιμοποιηθούν στα μικρά διαστήματα.
Εφαρμογή:
Τα ρουλεμάν κυλίνδρων βελόνων χρησιμοποιούνται ευρέως στα αυτοκίνητα, τους συμπιεστές, την κατασκευή, τους ηλεκτρικούς κινητήρες, τη βιομηχανία τροφίμων, τις εγχώριες συσκευές κ.λπ. Σαν κυλώντας στοιχείο, γυρίζει τον κόσμο.
Προδιαγραφές:
| Βασική περιγραφή προϊόντων | Ρουλεμάν ώθησης κυλίνδρων βελόνων |
| Μέτρηση (ίντσα - μετρική) | Μετρικός |
| Φέρον υλικό | Φέρων χάλυβας |
| Υλικό κλουβιών | Χάλυβας |
| Κυλώντας στοιχείο | Κύλινδρος βελόνων |
| Ενιαία ή διπλή κατεύθυνση | Διπλή κατεύθυνση |
| Κατηγορία ακρίβειας | ABEC 1 | ISO P0 |
| Λίπανση | Πετρέλαιο |
Συσκευασία & ναυτιλία:
| Συσκευασία | Πλαστικός σωλήνας για τα ρουλεμάν, και συσκευασία χαρτοκιβωτίων έξω |
| Ναυτιλία | Εκφράστε, αποστολή αέρα, και η αποστολή θάλασσας είναι διαθέσιμη |
| Υπηρεσία | Η υπηρεσία cOem, και μπορεί να τυπώσει το λογότυπο onw σας μετά από την έγκριση |
Αξονικές προδιαγραφές συνελεύσεων κυλίνδρων και κλουβιών βελόνων ρουλεμάν κυλίνδρων βελόνων ώθησης:
|
Άξονας Διάμετρος |
Αξονικός κώδικας συνελεύσεων κυλίνδρων και κλουβιών βελόνων | ||||||
| Αξονικές συνελεύσεις κυλίνδρων και κλουβιών βελόνων |
Μάζα γ |
Φύλλο ώθησης |
Μάζα γ |
Δαχτυλίδι άξονων | Δαχτυλίδι καθισμάτων |
Μάζα γ |
|
| χιλ. | |||||||
| 10 | NTB1024 | 3.3 | ΣΑΝ 1024 | 2.9 | WS1024 | GS1024 | 8 |
| 12 | NTB1226 | 3.8 | ΣΑΝ 1226 | 3.2 | WS1226 | GS1226 | 8.9 |
| 15 | NTB1528 | 4.1 | ΣΑΝ 1528 | 3.4 | WS1528 | GS1528 | 9.3 |
| 16 | NTB1629 | 4.3 | ΣΑΝ 1629 | 3.6 | WS1629 | GS1629 | 9.8 |
| 17 | NTB1730 | 4.5 | ΣΑΝ 1730 | 3.7 | WS1730 | GS1730 | 10.2 |
| 18 | NTB1831 | 4.7 | ΣΑΝ 1831 | 3.9 | WS1831 | GS1831 | 10.7 |
| 20 | NTB2035 | 6.1 | ΣΑΝ 2035 | 5 | WS2035 | GS2035 | 13.8 |
| 25 | NTB2542 | 8.2 | ΣΑΝ 2542 | 6.9 | WS2542 | GS2542 | 21 |
| 30 | NTB3047 | 9.4 | ΣΑΝ 3047 | 7.9 | WS3047 | GS3047 | 24 |
| 35 | NTB3552 | 10.6 | ΣΑΝ 3552 | 8.9 | WS3552 | GS3552 | 31.5 |
| 40 | NTB4060 | 22 | ΣΑΝ 40603 | 12.1 | WS4060 | GS4060 | 42.5 |
| 45 | NTB4565 | 24.5 | ΣΑΝ 4565 | 13.3 | WS4565 | GS4565 | 53.5 |
| 50 | NTB5070 | 26.5 | ΣΑΝ 5070 | 14.5 | WS5070 | GS5070 | 58.5 |
| 55 | NTB5578 | 33.5 | ΣΑΝ 5578 | 18.5 | WS5578 | GS5578 | 93 |
| 60 | NTB6085 | 38.5 | ΣΑΝ 6085 | 22 | WS6085 | GS6085 | 105 |
| 65 | NTB6590 | 41.5 | ΣΑΝ 6590 | 23.5 | WS6590 | GS6590 | 124 |
| 70 | NTB7095 | 61 | ΣΑΝ 7090 | 25 | WS7095 | GS7095 | 132 |
| 75 | NTB75100 | 65 | ΣΑΝ 75100 | 26.5 | WS75100 | GS75100 | 153 |
| 80 | NTB80105 | 68.5 | ΣΑΝ 80105 | 28 | WS80105 | GS80105 | 162 |
| 85 | NTB85110 | 72 | ΣΑΝ 85110 | 29.5 | WS85110 | GS85110 | 170 |
| 90 | NTB90120 | 92 | ΣΑΝ 90120 | 38 | WS90120 | GS90120 | 250 |
| 100 | NTB100135 | 119 | ΣΑΝ 100135 | 50 | WS110135 | GS100135 | 350 |
| 110 | NTB110145 | 129 | ΣΑΝ 110145 | WS110145 | GS110145 | 380 | |
| 120 | NTB120155 | 139 | ΣΑΝ 120155 | WS120155 | GS120155 | 410 | |
| 130 | NTB130170 | 225 | ΣΑΝ 130170 | WS130170 | GS130170 | 660 | |
ΣΥΝΕΧΙΖΟΜΕΝΟΣ ΆΝΩΘΕΝ
| Αξονικές συνελεύσεις κυλίνδρων και κλουβιών βελόνων | Διάσταση | Βασική εκτίμηση φόρτωσης | Περιορισμός της ταχύτητας | ||||||||
| δ | Δ | Dw | s | χ | Rs | Γ1 | CE | Γ | Κοβάλτιο | r/min | |
| kgf | kgf | ||||||||||
| NTB1024 | 10 | 24 | 2 | 1 | 2.75 | 0,3 | 14 | 22 | 800 | 2440 | 15000 |
| NTB1226 | 12 | 26 | 2 | 1 | 2.75 | 0,3 | 16 | 24 | 850 | 2750 | 13000 |
| NTB1528 | 15 | 28 | 2 | 1 | 2.75 | 0,3 | 18 | 26 | 900 | 3050 | 12000 |
| NTB1629 | 16 | 29 | 2 | 1 | 2.75 | 0,3 | 19 | 27 | 920 | 3200 | 11000 |
| NTB1730 | 17 | 30 | 2 | 1 | 2.75 | 0,3 | 20 | 28 | 950 | 3360 | 11000 |
| NTB1831 | 18 | 31 | 2 | 1 | 2.75 | 0,3 | 21 | 29 | 970 | 3510 | 10000 |
| NTB2035 | 20 | 35 | 2 | 1 | 2.75 | 0,3 | 23 | 33 | 1200 | 4740 | 9000 |
| NTB2542 | 25 | 42 | 2 | 1 | 3 | 0,6 | 29 | 40 | 1470 | 6600 | 7500 |
| NTB3047 | 30 | 47 | 2 | 1 | 3 | 0,6 | 34 | 45 | 1570 | 7470 | 6500 |
| NTB3552 | 35 | 52 | 2 | 1 | 3.5 | 0,6 | 39 | 50 | 1670 | 8350 | 5500 |
| NTB4060 | 40 | 60 | 3 | 1 | 3.5 | 0,6 | 45 | 57 | 2470 | 11000 | 5000 |
| NTB4565 | 45 | 65 | 3 | 1 | 4 | 0,6 | 50 | 62 | 2640 | 12400 | 4500 |
| NTB5070 | 50 | 70 | 3 | 1 | 4 | 0,6 | 55 | 67 | 2810 | 13700 | 4000 |
| NTB5578 | 55 | 78 | 3 | 1 | 5 | 0,6 | 61 | 75 | 3300 | 17500 | 4000 |
| NTB6085 | 60 | 85 | 3 | 1 | 4.75 | 1 | 66 | 82 | 3900 | 22300 | 3500 |
| NTB6590 | 65 | 90 | 3 | 1 | 5.25 | 1 | 71 | 87 | 4090 | 24100 | 3000 |
| NTB7095 | 70 | 95 | 4 | 1 | 5.25 | 1 | 75 | 91 | 4830 | 24900 | 3000 |
| NTB75100 | 75 | 100 | 4 | 1 | 5.75 | 1 | 80 | 96 | 4930 | 26100 | 3000 |
| NTB80105 | 80 | 105 | 4 | 1 | 5.75 | 1 | 85 | 101 | 5050 | 27200 | 2500 |
| NTB85110 | 85 | 110 | 4 | 1 | 5.75 | 1 | 90 | 106 | 5130 | 28400 | 2500 |
| NTB90120 | 90 | 120 | 4 | 1 | 6.5 | 1 | 96 | 116 | 6570 | 40100 | 2500 |
| NTB100135 | 100 | 135 | 4 | 1 | 7 | 1 | 107 | 131 | 8190 | 55200 | 2000 |
| NTB110145 | 110 | 145 | 4 | 7 | 1 | 117 | 141 | 8480 | 59000 | 2000 | |
| NTB120155 | 120 | 155 | 4 | 7 | 1 | 127 | 151 | 8960 | 64700 | 1800 | |
| NTB130170 | 130 | 170 | 5 | 9 | 1 | 137 | 165 | 12300 | 85500 | 1700 | |
| Πετρέλαιο |
