Λεπτομέρειες:
|
| Όνομα: | Ρουλεμάν κυλίνδρων ωστικής βελόνας | Φέρων τύπος: | Συγκρότημα κυλίνδρου βελόνας και κλουβιού |
|---|---|---|---|
| Σειρά: | AXK | Τύπος διάτρησης: | Στρογγυλή οπή |
| Κλουβί: | Λαμαρίνα χάλυβα | Υλικό ρουλεμάν: | φέρων χάλυβας |
| Μονής ή Διπλής Κατεύθυνσης: | Μονής Κατεύθυνσης | Inch - Metric: | Μετρικός |
| Βαθμός κυλίνδρου: | G2 | Κατηγορία Ακριβείας: | Κανονικό πρότυπο, ABEC 1 | ISO P0 |

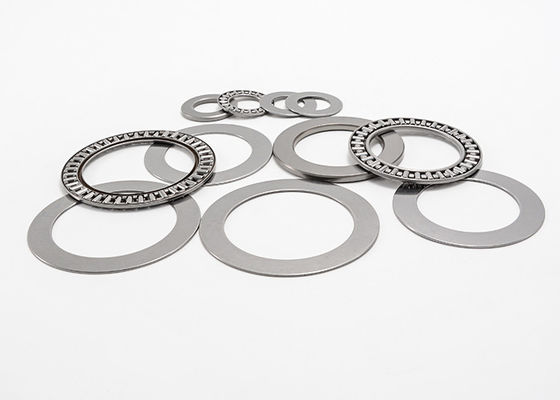

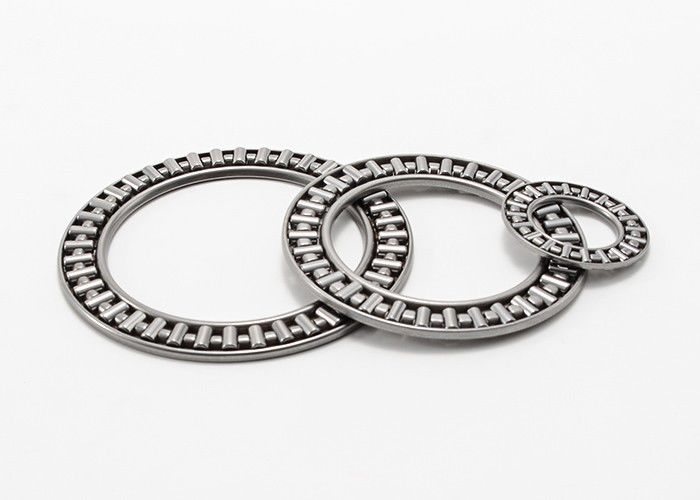

Αξονικοί κύλινδρος βελόνων ρουλεμάν κυλίνδρων βελόνων ώθησης και συνέλευση AXK 2542 κλουβιών
Οι συνελεύσεις ώθησης κυλίνδρων και κλουβιών βελόνων σχεδιάζονται για να προσαρμόσουν τα βαριά αξονικά φορτία και τα μέγιστα φορτία σε μια κατεύθυνση. Παρέχουν έναν υψηλό βαθμό της ακαμψίας μέσα σε ένα ελάχιστο αξονικό διάστημα. Στις εφαρμογές όπου τα πρόσωπα των παρακείμενων τμημάτων μηχανών χρησιμεύουν ως raceways, τα ρουλεμάν ώθησης κυλίνδρων βελόνων δεν λαμβάνουν άλλο διάστημα από ένα συμβατικό πλυντήριο ώθησης. Τα ρουλεμάν μπορούν επίσης να συνδυαστούν με τη συμπεριφορά των πλυντηρίων για να δημιουργηθούν τα πλήρη ρουλεμάν.
Ρουλεμάν κυλίνδρων βελόνων μεγάλων ποσοτήτων προσφορών MOUETTE στο απόθεμα. Επαφή για τις λεπτομέρειες!
Αξονικές προδιαγραφές συνελεύσεων κυλίνδρων και κλουβιών βελόνων ρουλεμάν κυλίνδρων βελόνων ώθησης:
|
Άξονας Διάμετρος |
Αξονική βελόνα Rollar και συνελεύσεις κλουβιών | Πλυντήριο ρουλεμάν ώθησης | ||||||
| Κώδικας |
Μάζα γ |
Ρουλεμάν Πλυντήριο |
Μάζα γ |
Δαχτυλίδι άξονων | Δαχτυλίδι κατοικίας |
Αξονικό ρουλεμάν Πλυντήριο |
Μάζα γ |
|
| χιλ. | ||||||||
| 4 | AXK 0414TN | 0,7 | ΣΑΝ 0414 | 1 | — | — | — | |
| 5 | AXK 0515TN | 0,8 | ΣΑΝ 0515 | 1 | — | — | — | |
| 6 | AXK 0619TN | 1 | ΣΑΝ 0619 | 2 | LS 0619 | — | — | 4 |
| 8 | AXK 0821TN | 2 | ΣΑΝ 0821 | 2 | LS 0821 | — | — | 4 |
| 10 | AXK 1024 | 3 | ΣΑΝ 1024 | 3 | LS 1024 | — | — | 7 |
| 12 | AXK 1226 | 3 | ΣΑΝ 1226 | 3 | LS 1226 | — | — | 8 |
| 15 | AXK 1528 | 4 | ΣΑΝ 1528 | 3 | LS 1528 | GS 81102 | WS 81102 | 9 |
| 17 | AXK 1730 | 4 | ΣΑΝ 1730 | 4 | LS 1730 | GS 81103 | WS 81103 | 9 |
| 20 | AXK 2035 | 5 | ΣΑΝ 2035 | 5 | LS 2035 | GS 81104 | WS 81104 | 13 |
| 25 | AXK 2542 | 7 | ΣΑΝ 2542 | 7 | LS 2542 | GS 81105 | WS 81105 | 19 |
| 30 | AXK 3047 | 8 | ΣΑΝ 3047 | 8 | LS 3047 | GS 81106 | WS 81106 | 22 |
| 35 | AXK 3552 | 10 | ΣΑΝ 3552 | 9 | LS 3552 | GS 81107 | WS 81107 | 29 |
| 40 | AXK 4060 | 16 | ΣΑΝ 4060 | 12 | LS 4060 | GS 81108 | WS 81108 | 40 |
| 45 | AXK 4565 | 18 | ΣΑΝ 4565 | 13 | LS 4565 | GS 81109 | WS 81109 | 50 |
| 50 | AXK 5070 | 20 | ΣΑΝ 5070 | 14 | LS 5070 | GS 81110 | WS 81110 | 55 |
| 55 | AXK 5578 | 28 | ΣΑΝ 5578 | 18 | LS 5578 | GS 81111 | WS 81111 | 88 |
| 60 | AXK 6085 | 33 | ΣΑΝ 6085 | 22 | LS 6085 | GS 81112 | WS 81112 | 97 |
| 65 | AXK 6590 | 35 | ΣΑΝ 6590 | 24 | LS 6590 | GS 81113 | WS 81113 | 115 |
| 70 | AXK 7095 | 60 | ΣΑΝ 7095 | 25 | LS 7095 | GS 81114 | WS 81114 | 123 |
| 75 | AXK 75100 | 61 | ΣΑΝ 75100 | 27 | LS 75100 | GS 81115 | WS 81115 | 142 |
| 80 | AXK 80105 | 63 | ΣΑΝ 80105 | 28 | LS 80105 | GS 81116 | WS 81116 | 151 |
| 85 | AXK 85110 | 67 | ΣΑΝ 85100 | 29 | LS 85110 | GS 81117 | WS 81117 | 159 |
| 90 | AXK 90120 | 86 | ΣΑΝ 90120 | 39 | LS 90120 | GS 81118 | WS 81118 | 234 |
| 100 | AXK 100135 | 104 | ΣΑΝ 100135 | 50 | LS 100135 | GS 81120 | WS 81120 | 350 |
| 110 | AXK 110145 | 122 | ΣΑΝ 110145 | 55 | LS 110145 | GS 81122 | WS 81122 | 385 |
| 120 | AXK 120155 | 131 | ΣΑΝ 120155 | 59 | LS 120155 | GS 81124 | WS 81124 | 415 |
| 130 | AXK 130170 | 205 | ΣΑΝ 130170 | 65 | LS 130170 | GS 81126 | WS 81126 | 663 |
| 140 | AXK 140180 | 219 | ΣΑΝ 140180 | 79 | LS 140180 | GS 81128 | WS 81128 | 749 |
| 150 | AXK 150190 | 232 | ΣΑΝ 150190 | 84 | LS 150190 | GS 81130 | WS 81130 | 796 |
| 160 | AXK 160200 | 246 | ΣΑΝ 160200 | 89 | LS 160200 | GS 81132 | WS 81132 | 842 |
ΣΥΝΕΧΙΖΟΜΕΝΟΣ ΆΝΩΘΕΝ
| Φέρων κώδικας | Διάσταση | Μέγεθος διαδρομής | Βασική εκτίμηση φορτίων | Περιορισμός | |||||||||
| KN | Ταχύτητα | ||||||||||||
| Συνεχές ρεύμα1 | Δ1 | Συνεχές ρεύμα | δ1 | Dw | Β1 | Β | α | Eb | Ea | Γ | Κοβάλτιο | r/min | |
| δ | Δ | ρ λ. | |||||||||||
| AXK 0414TN | 4 | — | 14 | — | 2 | 1 | — | — | 5 | 13 | 4.4 | 8 | 21000 |
| AXK 0515TN | 5 | — | 15 | — | 2 | 1 | — | — | 6 | 14 | 4.75 | 9.2 | 21000 |
| AXK 0619TN | 6 | — | 19 | — | 2 | 1 | 2.75 | 0,3 | 7 | 18 | 6.8 | 15.5 | 19000 |
| AXK 0821TN | 8 | — | 21 | — | 2 | 1 | 2.75 | 0,3 | 9 | 20 | 7.8 | 19.4 | 18000 |
| AXK 1024 | 10 | — | 24 | — | 2 | 1 | 2.75 | 0,3 | 12 | 23 | 9.2 | 25.5 | 17000 |
| AXK 1226 | 12 | — | 26 | — | 2 | 1 | 2.75 | 0,3 | 14 | 25 | 9.9 | 29 | 15000 |
| AXK 1528 | 15 | 16 | 28 | 28 | 2 | 1 | 2.75 | 0,3 | 17 | 27 | 11.3 | 36 | 13000 |
| AXK 1730 | 17 | 18 | 30 | 30 | 2 | 1 | 2.75 | 0,3 | 19 | 29 | 11.9 | 39.5 | 12000 |
| AXK 2035 | 20 | 21 | 35 | 35 | 2 | 1 | 2.75 | 0,3 | 22 | 34 | 13.1 | 46.5 | 10000 |
| AXK 2542 | 25 | 26 | 42 | 42 | 2 | 1 | 3 | 0,6 | 29 | 41 | 14.7 | 58 | 8500 |
| AXK 3047 | 30 | 32 | 47 | 47 | 2 | 1 | 3 | 0,6 | 34 | 46 | 16.3 | 70 | 7500 |
| AXK 3552 | 35 | 37 | 52 | 52 | 2 | 1 | 3.5 | 0,6 | 39 | 51 | 17.8 | 81 | 6500 |
| AXK 4060 | 40 | 42 | 60 | 60 | 3 | 1 | 3.5 | 0,6 | 45 | 58 | 28 | 114 | 6000 |
| AXK 4565 | 45 | 47 | 65 | 65 | 3 | 1 | 4 | 0,6 | 50 | 63 | 30 | 128 | 5000 |
| AXK 5070 | 50 | 52 | 70 | 70 | 3 | 1 | 4 | 0,6 | 55 | 68 | 32 | 143 | 4800 |
| AXK 5578 | 55 | 57 | 78 | 78 | 3 | 1 | 5 | 0,6 | 60 | 76 | 38 | 186 | 4300 |
| AXK 6085 | 60 | 62 | 85 | 85 | 3 | 1 | 4.75 | 1 | 65 | 83 | 44.5 | 234 | 4000 |
| AXK 6590 | 65 | 67 | 90 | 90 | 3 | 1 | 5.25 | 1 | 70 | 88 | 46.5 | 255 | 3700 |
| AXK 7095 | 70 | 72 | 95 | 95 | 4 | 1 | 5.25 | 1 | 74 | 93 | 54 | 255 | 3500 |
| AXK 75100 | 75 | 77 | 100 | 100 | 4 | 1 | 5.75 | 1 | 79 | 98 | 55 | 265 | 3300 |
| AXK 80105 | 80 | 82 | 105 | 105 | 4 | 1 | 5.75 | 1 | 84 | 103 | 56 | 280 | 3100 |
| AXK 85110 | 85 | 87 | 110 | 110 | 4 | 1 | 5.75 | 1 | 89 | 108 | 58 | 290 | 3000 |
| AXK 90120 | 90 | 92 | 120 | 120 | 4 | 1 | 6.5 | 1 | 94 | 118 | 73 | 405 | 2700 |
| AXK 100135 | 100 | 102 | 135 | 135 | 4 | 1 | 7 | 1 | 105 | 133 | 91 | 560 | 2500 |
| AXK 110145 | 110 | 112 | 145 | 145 | 4 | 1 | 7 | 1 | 115 | 143 | 97 | 620 | 2300 |
| AXK 120155 | 120 | 122 | 155 | 155 | 4 | 1 | 7 | 1 | 125 | 153 | 102 | 680 | 2100 |
| AXK 130170 | 130 | 132 | 170 | 170 | 5 | 1 | 9 | 1 | 136 | 167 | 133 | 840 | 1900 |
| AXK 140180 | 140 | 142 | 180 | 178 | 5 | 1 | 9.5 | 1 | 146 | 177 | 138 | 900 | 1800 |
| AXK 150190 | 150 | 152 | 190 | 188 | 5 | 1 | 9.5 | 1 | 156 | 187 | 143 | 960 | 1700 |
| AXK 160200 | 160 | 162 | 200 | 198 | 5 | 1 | 9.5 | 1 | 166 | 197 | 145 | 1020 | 1600 |
