Λεπτομέρειες:
|
| Όνομα: | Κυλινδρικό ρουλεμάν κυλίνδρου με αξονική ώθηση μονής σειράς | Εξάρτημα ρουλεμάν: | Πλήρες ρουλεμάν |
|---|---|---|---|
| Δυνατότητα αξονικού φορτίου: | Μονής κατεύθυνσης | Κλουβί: | Επεξεργασμένος ορείχαλκος |
| Υλικό ρουλεμάν: | Χρώμιο χάλυβας 100Cr6, GCr15, AISI 52100 | Επίστρωμα: | Χωρίς |
| Αριθμός σειρών: | 1 | Κατηγορία ανοχής: | ABEC 1 | ISO P0 |

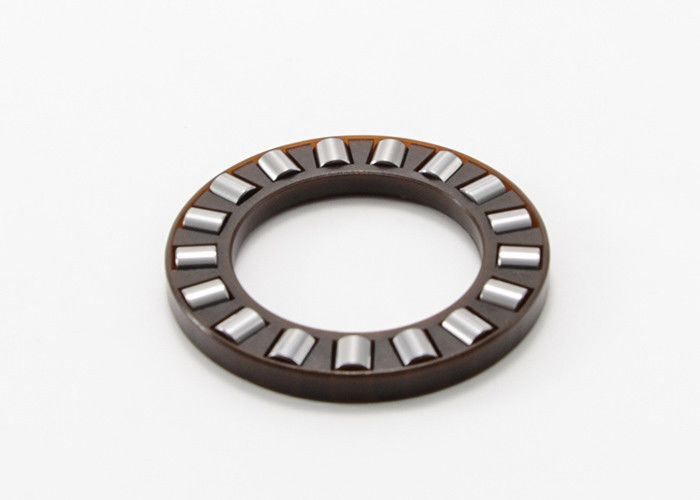

Ενιαίο υπόλοιπου κόσμου αξονικό ρουλεμάν κυλίνδρων ώθησης κυλινδρικό με τη συμπεριφορά των πλυντηρίων 81234M
Γενικές περιγραφές
Ενιαίο ρουλεμάν ώθησης κυλίνδρων σειρών κυλινδρικό, ενιαία κατεύθυνση
Τα ενιαία ρουλεμάν ώθησης κυλίνδρων σειρών κυλινδρικά σχεδιάζονται για να προσαρμόσουν τα βαριά αξονικά φορτία και τα μέγιστα φορτία σε μια κατεύθυνση, αλλά τα μη ακτινωτά φορτία. Παρέχουν έναν υψηλό βαθμό της ακαμψίας και απαιτούν λίγο αξονικό διάστημα. Χρησιμοποιούνται κυρίως στις εφαρμογές όπου τα ρουλεμάν ώθησης δεν έχουν την ικανοποιητική ικανότητα μεταφοράς φορτίων. Ένα σημαντικό χαρακτηριστικό γνώρισμα είναι το ευδιαχώριστο σχέδιο, το οποίο διευκολύνει να τοποθετήσει και επιτρέπει στα φέροντα συστατικά για να ανταλλαχθεί.

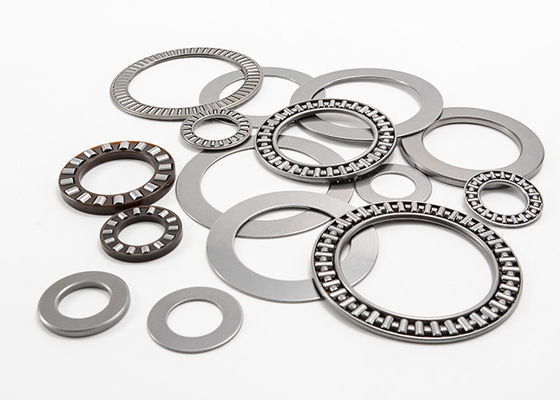

Ενιαίο υπόλοιπου κόσμου αξονικό ρουλεμάν κυλίνδρων ώθησης κυλινδρικό με τις προδιαγραφές πλυντηρίων συμπεριφοράς:
| Διάμετρος άξονων | Κυλινδρικό ρουλεμάν κυλίνδρων ώθησης | Κυλινδρικές ρουλεμάν κυλίνδρων ώθησης και συνέλευση υπηρετών | Φέροντα πλυντήρια για τα ρουλεμάν ώθησης κυλινδρικών και κυλίνδρων βελόνων | |||||
| κώδικας | Μάζα | κώδικας | Μάζα | Δαχτυλίδι καθισμάτων | Δαχτυλίδι ρουλεμάν | Φέρον πλυντήριο | Μάζα | |
| χιλ. | Κλ | Κλ | Κλ | |||||
| 170 | 81234M | 7.69 | K812 34 | 1.89 | GS812 34 | WS812 34 | 2.9 | |
| 89434-Μ | 51.87 | K894 34 | 14.87 | GS894 34 | WS894 34 | 18.5 | ||
| 180 | 81136-Μ | 3.04 | K811 36 | 0,8 | GS811 36 | WS811 36 | 1.1 | |
| 81236-Μ | 8.24 | K812 36 | 1.98 | GS812 36 | WS812 36 | 3.13 | ||
| 89436-Μ | 60.19 | K894 36 | 17.59 | GS894 36 | WS894 36 | 21.3 | ||
| 190 | 81138-Μ | 3.84 | K811 38 | 0,94 | GS811 38 | WS811 38 | 1.45 | |
| 81238-Μ | 10.4 | K812 38/ | 2.73 | GS812 38 | WS812 38 | 3,835 | ||
| 89438-Μ | 65.7 | K894 38 | 14.5 | GS894 38 | WS894 38 | 25.6 | ||
| 200 | 81140-Μ | 4 | K811 40 | 0,98 | GS811 40 | WS811 40 | 1.51 | |
| 81240-Μ | 11.91 | K812 40 | 3.09 | GS812 40 | WS812 40 | 4.41 | ||
| 89440-Μ | 74.8 | K894 40 | 16.2 | GS894 40 | WS894 40 | 29.3 | ||
| 220 | 81144-Μ | 4.5 | K811 44 | 1.32 | GS811 44 | WS811 44 | 1.59 | |
| 81244-Μ | 12.85 | K812 44 | 3.35 | GS812 44 | WS812 44 | 4.75 | ||
| 89444-Μ | 84.4 | K894 44 | 20 | GS894 44 | WS894 44 | 32.2 | ||
| 240 | 81148-Μ | 7.25 | K811 48 | 2.11 | GS811 48 | WS811 48 | 2.57 | |
| 81248-Μ | 21.95 | K812 48 | 5.65 | GS812 48 | WS812 48 | 8.15 | ||
| 89448-Μ | 87.8 | K894 48 | 19.2 | GS894 48 | WS894 48 | 34.3 | ||
| 260 | 81152-Μ | 7.83 | K811 52 | 2.3 | GS811 52 | WS811 52 | 2,765 | |
| 81252-Μ | 23.9 | K812 52 | 6.1 | GS812 52 | WS812 52 | 8.9 | ||
| 89452-Μ | 114 | K894 52 | 25.5 | GS894 52 | WS894 52 | 44.25 | ||
| 280 | 81156-Μ | 10.3 | K811 56 | 3 | GS811 56 | WS811 56 | 3.65 | |
| 81256-Μ | 25.9 | K812 56 | 6.4 | GS812 56 | WS812 56 | 9.75 | ||
| 89456-Μ | 142 | K894 56 | 30.8 | GS894 56 | WS894 56 | 55.6 | ||
| 300 | 81160-Μ | 16.67 | K811 60 | 4.83 | GS811 60 | WS811 60 | 5.92 | |
| 81260-Μ | 40.55 | K812 60 | 10.15 | GS812 60 | WS812 60 | 15.2 | ||
| 89460-Μ | 153 | K894 60 | 32.7 | GS894 60 | WS894 60 | 60.15 | ||
| 320 | 81164-Μ | 17.82 | K811 64 | 5.12 | GS811 64 | WS811 64 | 6.35 | |
| 89464-Μ | 193 | K894 64 | 70 | GS894 64 | WS894 64 | 61.5 | ||
ΣΥΝΕΧΙΖΟΜΕΝΟΣ ΆΝΩΘΕΝ
| Κυλινδρικό ρουλεμάν κυλίνδρων ώθησης | Διάσταση | Μέγεθος διαδρομής | Βασική εκτίμηση φορτίων | Περιορισμός της ταχύτητας | |||||||||
| Dcl | D1 | Συνεχές ρεύμα | d1 | Τ | Dw | Β | α | Eb | Ea | Χρώμιο | Πυρήνας | ||
| δ | Δ | ρ | |||||||||||
| χιλ. | KN | r/min | |||||||||||
| 81234-Μ | 170 | 173 | 240 | 237 | 55 | 22 | 16.5 | 1.5 | 180 | 235 | 680 | 2340 | 1400 |
| 89434-Μ | 170 | 174 | 340 | 340 | 103 | 34 | 34.5 | 5 | 191 | 233 | 1990 | 7400 | 1100 |
| 81136-Μ | 180 | 183 | 225 | 222 | 34 | 14 | 10 | 1.1 | 185 | 219 | 340 | 1300 | 1400 |
| 81236-Μ | 180 | 183 | 250 | 247 | 56 | 22 | 17 | 1.5 | 190 | 245 | 690 | 2440 | 1300 |
| 89436-Μ | 180 | 184 | 360 | 360 | 109 | 3 | 36.5 | 5 | 200 | 351 | 2210 | 8200 | 1100 |
| 81138-Μ | 190 | 193 | 240 | 237 | 37 | 15 | 11 | 1.1 | 197 | 233 | 385 | 1500 | 1300 |
| 81238-Μ | 190 | 194 | 270 | 267 | 62 | 26 | 18 | 2 | 200 | 265 | 880 | 3000 | 1300 |
| 89438-Μ | 190 | 195 | 380 | 380 | 115 | 38 | 38.5 | 5 | 214 | 373 | 2450 | 9200 | 1000 |
| 81140-Μ | 200 | 203 | 250 | 247 | 37 | 15 | 11 | 1.1 | 206 | 243 | 390 | 1550 | 1300 |
| 81240-Μ | 200 | 204 | 280 | 277 | 62 | 26 | 18 | 2 | 210 | 275 | 900 | 3150 | 1200 |
| 89440-Μ | 200 | 205 | 400 | 400 | 122 | 40 | 41 | 5 | 226 | 393 | 2700 | 10200 | 950 |
| 81144-Μ | 220 | 223 | 270 | 267 | 37 | 15 | 11 | 1.1 | 226 | 263 | 420 | 1730 | 1200 |
| 81244-Μ | 220 | 224 | 300 | 297 | 63 | 26 | 18.5 | 2 | 230 | 296 | 940 | 3450 | 1100 |
| 89444-Μ | 220 | 225 | 420 | 420 | 122 | 40 | 41 | 6 | 244 | 411 | 2900 | 11500 | 900 |
| 81148-Μ | 240 | 243 | 300 | 297 | 45 | 18 | 13.5 | 1.5 | 248 | 296 | 600 | 2500 | 1100 |
| 81248-Μ | 240 | 244 | 340 | 335 | 78 | 32 | 23 | 2.1 | 261 | 335 | 1370 | 5000 | 1000 |
| 89448-Μ | 240 | 245 | 440 | 440 | 122 | 40 | 41 | 6 | 266 | 433 | 3000 | 12200 | 850 |
| 81152-Μ | 260 | 263 | 320 | 317 | 45 | 18 | 13.5 | 1.5 | 268 | 316 | 620 | 2650 | 1000 |
| 81252-Μ | 260 | 264 | 360 | 355 | 79 | 32 | 23.5 | 2.1 | 280 | 353 | 1440 | 5400 | 950 |
| 89452-Μ | 260 | 265 | 480 | 480 | 132 | 44 | 44 | 6 | 288 | 472 | 3600 | 14700 | 800 |
| 81156-Μ | 280 | 283 | 350 | 347 | 53 | 22 | 15.5 | 4.5 | 288 | 346 | 860 | 3650 | 900 |
| 81256-Μ | 280 | 284 | 380 | 375 | 80 | 32 | 24 | 2.1 | 300 | 373 | 1460 | 5600 | 850 |
| 89456-Μ | 280 | 285 | 520 | 520 | 145 | 48 | 48.5 | 6 | 311 | 512 | 4200 | 17600 | 700 |
| 81160-Μ | 300 | 304 | 380 | 376 | 62 | 25 | 18.5 | 2 | 315 | 373 | 1060 | 4500 | 850 |
| 81260-Μ | 300 | 304 | 420 | 415 | 95 | 38 | 28.5 | 3 | 328 | 413 | 1930 | 7300 | 800 |
| 89460-Μ | 300 | 305 | 540 | 540 | 145 | 48 | 48.5 | 6 | 331 | 533 | 4350 | 18500 | 700 |
| 81164-Μ | 320 | 324 | 400 | 396 | 63 | 25 | 19 | 2 | 334 | 394 | 1100 | 4750 | 800 |
| 89464-Μ | 320 | 325 | 580 | 575 | 155 | 68 | 43.5 | 6 | 340 | 573 | 5500 | 19900 | 550 |
