Λεπτομέρειες:
|
| Όνομα: | Εντοπισμός ρουλεμάν κυλινδρικών κυλίνδρων μονής σειράς | Φέρων τύπος: | τύπου NUP |
|---|---|---|---|
| Βασικό σχέδιο: | Εντοπισμός ρουλεμάν | Αριθμός κυλώντας σειρών στοιχείων: | Σχέδιο ενιαίος-σειρών |
| Υλικό ρουλεμάν: | φέρων χάλυβας | Υλικό κλουβιού: | Χάλυβας ή πλαστικό PA66 ή κατεργασμένος ορείχαλκος |
| Τύπος διάτρησης: | κυλινδρικός | Αριθμός φλαντζών, εξωτερικός δακτύλιος: | 2 |
| Αριθμός φλαντζών, εσωτερικό δαχτυλίδι: | 1 | Χαλαρή φλάντζα: | μία χαλαρή φλάντζα εσωτερικού δακτυλίου |
| Υψηλό φως: | κυλινδρική συμπεριφορά εντόπισης,Ευθύς άντεξε το ενιαίο ρουλεμάν κυλίνδρων σειρών,ενιαίο ρουλεμάν κυλίνδρων σειρών NUP209E |
||

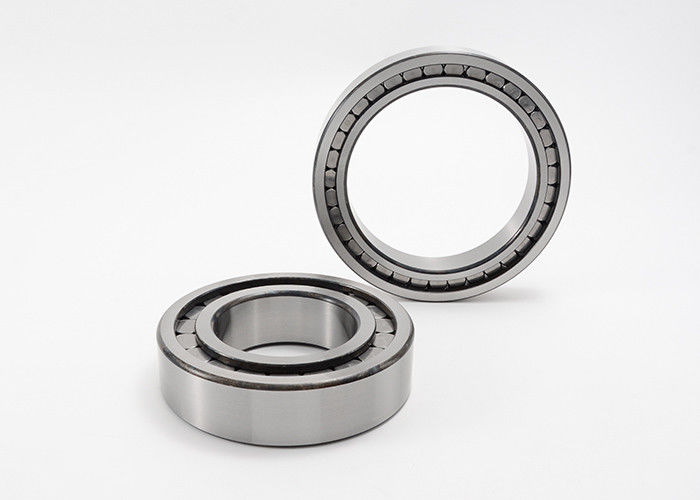

Η εντόπιση του φέροντος κυλινδρικού ενιαίου υπόλοιπου κόσμου ρουλεμάν κυλίνδρων ευθύ άντεξε NUP209E
Ενιαίο ρουλεμάν κυλίνδρων σειρών κυλινδρικό, με το κλουβί, συμπεριφορά εντόπισης, 2 πλευρά στο εξωτερικό δαχτυλίδι, 1 πλευρό στο εσωτερικό δαχτυλίδι, πλυντήριο πλευρών εσωτερικό, σχέδιο τύπων NUP
Τα ενιαία ρουλεμάν κυλίνδρων σειρών κυλινδρικά σχεδιάζονται για να προσαρμόσουν τα υψηλά ακτινωτά φορτία σε σχέση με με τις υψηλές ταχύτητες. Έχοντας δύο ακέραιες φλάντζες στο εξωτερικό δαχτυλίδι και μια ακέραια φλάντζα και ένα χαλαρό δαχτυλίδι φλαντζών στο εσωτερικό δαχτυλίδι, ρουλεμάν σχεδίου NUP μπορεί να εντοπίσει τον άξονα αξονικώς και στις δύο κατευθύνσεις. Ένα σημαντικό χαρακτηριστικό γνώρισμα είναι το ευδιαχώριστο σχέδιο, το οποίο διευκολύνει να τοποθετήσει και επιτρέπει στα φέροντα συστατικά για να ανταλλαχθεί.
Το κυλινδρικό ρουλεμάν κυλίνδρων σχεδίου NUP με ένα μετακινούμενο εσωτερικό δαχτυλίδι είναι κατάλληλο για τις εφαρμογές που υποστηρίζουν τα υψηλά ακτινωτά φορτία. Αυτό το ρουλεμάν κυλίνδρων έχει μια κανονική) ακτινωτή εκκαθάριση ΣΟ (για τις εφαρμογές και τους λειτουργούντες όρους με τις κανονικές ανοχές άξονων και στέγασης όπου η θερμική επέκταση δεν είναι ένας παράγοντας. Αυτό είναι ένα ενιαίο ρουλεμάν κυλίνδρων σειρών που υποστηρίζει τα υψηλά ακτινωτά φορτία με τη χαμηλή τριβή. Ένα μετακινούμενο εσωτερικό δαχτυλίδι στο ανοικτό ρουλεμάν επιτρέπει την εφαρμογή της λίπανσης. Αυτό το ρουλεμάν κυλίνδρων μετριέται στις μετρικές μονάδες για το διαγώνιος-ταίριασμα βιομηχανίας και τη συνέπεια μερών.
Τα κυλινδρικά ρουλεμάν κυλίνδρων χρησιμοποιούνται στις εφαρμογές όπου τα υψηλά ακτινωτά φορτία είναι παρόντα όπως στις ζώνες μεταφορέων, τις μηχανές έλξης, τα κιβώτια αξόνων αυτοκινήτων σιδηροδρόμων, και τις αντλίες λάσπης πετρελαιοφόρων περιοχών, μεταξύ άλλων.
Η εντόπιση του φέροντος κυλινδρικού ενιαίου υπόλοιπου κόσμου ρουλεμάν κυλίνδρων ευθύ άντεξε τις προδιαγραφές σχεδίου NUP:
| Φέρων κώδικας | Διαστάσεις | Μάζα | Βασικές εκτιμήσεις φορτίων | Περιορισμός της ταχύτητας | ||||||
| δ | Δ | Β | rsmin | D1 | Fw, EW | δυναμικός | στατικός | |||
| Χρώμιο | Πυρήνας | |||||||||
| χιλ. | κλ | KN | KN | περιστροφή/λεπτό | ||||||
| NUP203E | 17 | 40 | 12 | 0,6 | 32.4 | 35.1 | 0,073 | 17.6 | 14.6 | 18000 |
| NUP204E | 20 | 47 | 14 | 1 | 38.8 | 26.5 | 0,119 | 27.5 | 24.5 | 16000 |
| NUP205E | 25 | 52 | 15 | 1 | 43.8 | 31.5 | 0,145 | 29 | 27.5 | 15000 |
| NUP206E | 30 | 62 | 16 | 1 | 52.5 | 37.5 | 0,219 | 39 | 37.5 | 12000 |
| NUP207E | 35 | 72 | 17 | 1.1 | 60.7 | 44 | 0,317 | 50 | 50 | 10000 |
| NUP208E | 40 | 80 | 18 | 1.1 | 67.9 | 49.5 | 0,399 | 53 | 53 | 9000 |
| NUP209E | 45 | 85 | 19 | 1.1 | 73 | 54.5 | 0,457 | 61 | 63 | 8500 |
| NUP210E | 50 | 90 | 20 | 1.1 | 78 | 59.5 | 0,517 | 64 | 68 | 8000 |
| NUP211E | 55 | 100 | 21 | 1.5 | 86.3 | 66 | 0,693 | 83 | 95 | 7000 |
| NUP212E | 60 | 110 | 22 | 1.5 | 95.7 | 72 | 0,909 | 95 | 1.4 | 6300 |
| NUP213E | 65 | 120 | 23 | 1.5 | 104 | 78.5 | 1.09 | 108 | 120 | 6000 |
| NUP214E | 70 | 125 | 24 | 1.5 | 109 | 83.5 | 1.2 | 120 | 137 | 5300 |
| NUP215E | 75 | 130 | 25 | 1.5 | 114 | 88.5 | 1.33 | 132 | 156 | 5300 |
| NUP216E | 80 | 140 | 26 | 2 | 123 | 95.3 | 1.62 | 140 | 170 | 4800 |
| NUP217E | 85 | 150 | 28 | 2 | 131 | 100.5 | 2.08 | 163 | 193 | 4500 |
| NUP218E | 90 | 160 | 30 | 2 | 140 | 107 | 2.46 | 183 | 216 | 4300 |
| NUP219E | 95 | 170 | 32 | 2.1 | 149 | 112.5 | 2.99 | 220 | 265 | 3800 |
| NUP220E | 100 | 180 | 34 | 2.1 | 157 | 119 | 3.61 | 250 | 3.5 | 3800 |
| NUP221E | 105 | 190 | 36 | 2.1 | 164 | 125 | 4.26 | 260 | 320 | 5600 |
| NUP222E | 110 | 200 | 38 | 2.1 | 174 | 132.5 | 5.02 | 290 | 365 | 3400 |
| NUP224E | 120 | 215 | 40 | 2.1 | 188 | 143.5 | 6.02 | 335 | 415 | 3200 |
| NUP226E | 130 | 230 | 40 | 3 | 202 | 153.5 | 6.74 | 360 | 450 | 3000 |
| NUP228E | 140 | 250 | 42 | 3 | 217 | 169 | 9.61 | 390 | 510 | 4800 |
| NUP230E | 150 | 270 | 45 | 3 | 234 | 182 | 12.4 | 440 | 585 | 4500 |
| NUP232E | 160 | 290 | 48 | 3 | 250 | 195 | 15.1 | 500 | 670 | 4300 |
| NUP234E | 170 | 310 | 52 | 4 | 268 | 207 | 18.6 | 585 | 780 | 3600 |
| NUP236E | 180 | 320 | 52 | 4 | 279 | 217 | 17.7 | 610 | 830 | 3600 |
| NUP238E | 190 | 340 | 55 | 4 | 295 | 230 | 23.5 | 680 | 930 | 3200 |
| NUP240E | 200 | 360 | 58 | 4 | 312 | 243 | 31.4 | 750 | 1040 | 3000 |
| NUP244E | 220 | 400 | 65 | 4 | 344 | 268 | 39.3 | 950 | 1320 | 2800 |
| NUP248E | 240 | 440 | 72 | 4 | 365 | 295 | 51.7 | 1140 | 1600 | 2600 |
| NUP252E | 260 | 480 | 80 | 5 | 397 | 320 | 72 | 1340 | 1900 | 2400 |
