Λεπτομέρειες:
|
| Όνομα: | Κλουβιά μονής σειράς κυλινδρικά ρουλεμάν | Τύπος διάτρησης: | Κυλινδρική οπή |
|---|---|---|---|
| Βασικό σχέδιο: | Εντοπισμός ρουλεμάν | Υλικό: | Χάλυβας ρουλεμάν 100Cr6, GCr15, AISI 52100 |
| Στεγανοποίηση: | Ανοικτός | Ακτινικό εσωτερικό διάκενο: | CN (Ομάδα N) |
| Αριθμός κυλώντας σειρών στοιχείων: | 1 | Αριθμός φλαντζών, εσωτερικό δαχτυλίδι: | 1 |
| Αριθμός φλαντζών, εξωτερικός δακτύλιος: | 2 | ||
| Υψηλό φως: | εγκλωβισμένο ρουλεμάν κυλίνδρων ακρίβειας,Το ρουλεμάν κυλίνδρων ακρίβειας ευθύ άντεξε,ενιαίο ρουλεμάν κυλίνδρων σειρών κυλινδρικό NUP2212E |
||

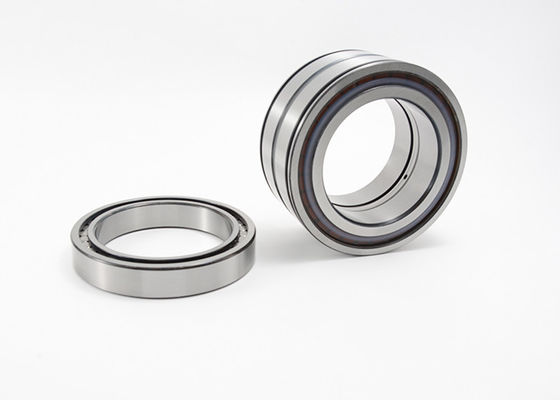

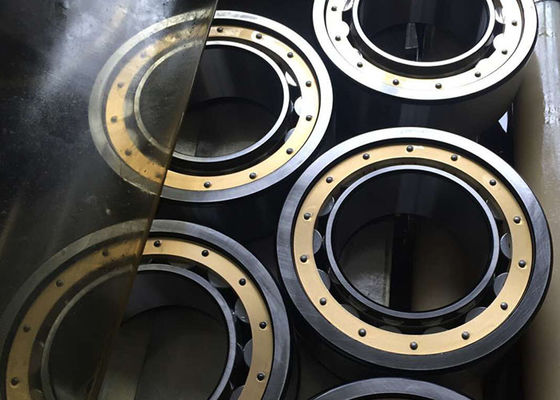

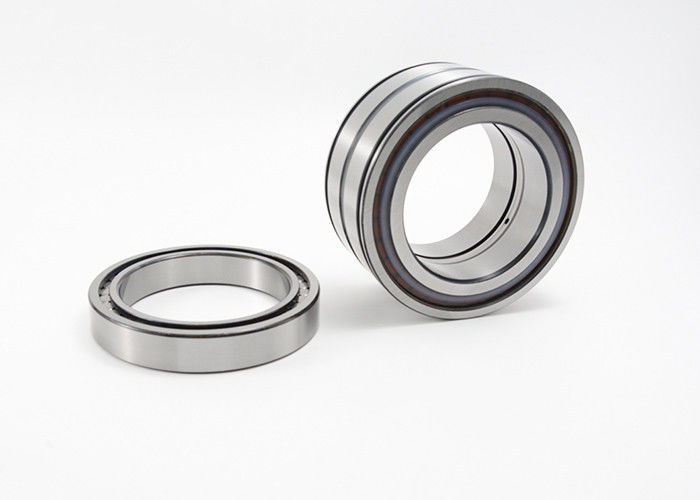

Κυλινδρικός ενιαίος εγκλωβισμένος υπόλοιπος κόσμος ευθύς ρουλεμάν κυλίνδρων άντεξε NUP2212E
Το σχέδιο NUP είναι ένα κυλινδρικό ρουλεμάν κυλίνδρων ενιαίος-σειρών με το κλουβί. Αυτό το ρουλεμάν αποτελείται από ένα στερεό εσωτερικό και εξωτερικό δαχτυλίδι με τους κυλινδρικούς κυλίνδρους σε ένα κλουβί. Αυτό το κλουβί αποτρέπει την επαφή μεταξύ των κυλίνδρων κυλίνδρων, έτσι αυτός ο φέρων τύπος μπορεί να υποστηρίξει τις υψηλότερες ταχύτητες από τα ρουλεμάν κυλίνδρων κυλίνδρων πλήρης-συμπληρώματος. Επίσης, τα κυλινδρικά ρουλεμάν κυλίνδρων ενιαίος-σειρών με τα κλουβιά είναι πολύ άκαμπτα και μπορούν να πάρουν τις υψηλές ακτινωτές δυνάμεις.
Το εξωτερικό δαχτυλίδι έχει δύο άκαμπτα πλευρά, ενώ το εσωτερικό δαχτυλίδι έχει ένα άκαμπτο και ένα χαλαρό πλευρό. Κατά συνέπεια, αυτό το ρουλεμάν μπορεί να πάρει τις ακτινωτές δυνάμεις καθώς επίσης και τις αξονικές δυνάμεις και στις δύο κατευθύνσεις. Τα ρουλεμάν NUP χρησιμοποιούνται όπως ρουλεμάν εντόπισης. Τα ρουλεμάν εντόπισης εντοπίζουν έναν άξονα αξονικώς και στις δύο κατευθύνσεις.
Όπως τα εσωτερικά και εξωτερικά δαχτυλίδια αυτών των ρουλεμάν μπορούν να αποσυντεθούν εύκολα, είναι πολύ εύκολο να εγκατασταθούν. Οι εφαρμογές των κυλινδρικών ρουλεμάν κυλίνδρων ενιαίος-σειρών περιλαμβάνουν τα κιβώτια ταχυτήτων, τα γεωργικά μηχανήματα, τις αντλίες, τους συμπιεστές, και τους ηλεκτρικούς κινητήρες.
Κύρια χαρακτηριστικά γνωρίσματα:
Εγκλωβισμένες ενιαίες προδιαγραφές τύπων ρουλεμάν κυλίνδρων υπόλοιπου κόσμου κυλινδρικές NUP:
| Φέρων κώδικας | Διαστάσεις | Μάζα | Βασικές εκτιμήσεις φορτίων | Περιορισμός της ταχύτητας | ||||||
| δ | Δ | Β | rsmin | D1 | Fw, EW | δυναμικός | στατικός | |||
| Χρώμιο | Πυρήνας | |||||||||
| χιλ. | κλ | KN | περιστροφή/λεπτό | |||||||
| NUP2203E | 17 | 40 | 16 | 0,6 | 32.4 | 22.1 | 0,055 | 24 | 22 | 18000 |
| NUP2204E | 20 | 47 | 18 | 1 | 38.8 | 26.5 | 0,154 | 32.5 | 31 | 16000 |
| NUP2205E | 25 | 52 | 18 | 1 | 43.8 | 31.5 | 0,174 | 34.5 | 34.5 | 15000 |
| NUP2206E | 30 | 62 | 20 | 1 | 52.5 | 37.5 | 0,268 | 49 | 50 | 12000 |
| NUP2207E | 35 | 72 | 23 | 1.1 | 60.7 | 44 | 0,427 | 62 | 65.5 | 10000 |
| NUP2208E | 40 | 80 | 23 | 1.1 | 67.9 | 49.5 | 0,518 | 71 | 75 | 9000 |
| NUP2209E | 45 | 85 | 23 | 1.1 | 73 | 54.5 | 0,559 | 73.5 | 81.5 | 8500 |
| NUP2210E | 50 | 90 | 23 | 1.1 | 78 | 59.5 | 0,6 | 78 | 88 | 8000 |
| NUP2211E | 55 | 100 | 25 | 1.5 | 86.3 | 66 | 0,828 | 98 | 118 | 7000 |
| NUP2212E | 60 | 110 | 28 | 1.5 | 95.7 | 72 | 1.12 | 129 | 153 | 6300 |
| NUP2213E | 65 | 120 | 31 | 1.5 | 104 | 78.5 | 1.54 | 150 | 183 | 5600 |
| NUP2214E | 70 | 125 | 31 | 1.5 | 109 | 83.5 | 1.58 | 156 | 196 | 5300 |
| NUP2215E | 75 | 130 | 31 | 1.5 | 114 | 88.5 | 1.67 | 163 | 208 | 5300 |
| NUP2216E | 80 | 140 | 33 | 2 | 123 | 95.3 | 2.08 | 186 | 245 | 4800 |
| NUP2217E | 85 | 150 | 36 | 2 | 131 | 100.5 | 2.6 | 215 | 275 | 4500 |
| NUP2218E | 90 | 160 | 40 | 2 | 140 | 107 | 3.29 | 240 | 315 | 4300 |
| NUP2219E | 95 | 170 | 43 | 2.1 | 149 | 112.5 | 4.05 | 285 | 375 | 3800 |
| NUP2220E | 100 | 180 | 46 | 2.1 | 157 | 119 | 4.92 | 335 | 440 | 3800 |
| NUP2222E | 110 | 200 | 53 | 2.1 | 174 | 132.5 | 7.02 | 380 | 520 | 3400 |
| NUP2224E | 120 | 215 | 58 | 2.1 | 188 | 143.5 | 8.7 | 450 | 610 | 5000 |
| NUP2226E | 130 | 230 | 64 | 3 | 202 | 153.5 | 10.8 | 530 | 735 | 3000 |
| NUP2228E | 140 | 250 | 68 | 3 | 217 | 169 | 16.8 | 570 | 830 | 4500 |
| NUP2230E | 150 | 270 | 73 | 3 | 234 | 182 | 19.3 | 655 | 980 | 4300 |
| NUP2232E | 160 | 290 | 80 | 3 | 252 | 193 | 24.3 | 800 | 1180 | 3800 |
| NUP2234E | 170 | 310 | 86 | 4 | 270 | 205 | 37.2 | 950 | 1400 | 3200 |
| NUP2236E | 180 | 320 | 86 | 4 | 280 | 215 | 31.4 | 1000 | 1500 | 3200 |
