Λεπτομέρειες:
|
Όνομα: | Κυλινδρικά ρουλεμάν οπαδών εκκέντρων ίντσας | Υλικό: | Φέροντες ποιοτικοί χάλυβας/ανοξείδωτο υψηλός-κραμάτων |
---|---|---|---|
Τοποθετώντας χαρακτηριστικό γνώρισμα: | Τύπος στηριγμάτων τρυπών δεκαεξαδικού | Η επιφάνεια τελειώνει: | Το μαύρο οξείδιο τελειώνει |
Εύρος μεγέθους: | Σειρά ιντσών | Βασικός τύπος κατασκευής: | Κυλινδρική εξωτερική διάμετρος τύπων στηριγμάτων |
Κυλιόμενα στοιχεία: | Πλήρες συμπληρωματικοί κύλινδροι βελόνας | Τύπος στηριγμάτων: | Τυποποιημένο στήριγμα |
Τύπος σφραγίδας: | Τυποποιημένος/προσαρμοσμένος | Θέση τρυπών λίπανσης: | Πλευρά στηριγμάτων |
Υψηλό φως: | κυλινδρικοί έκκεντρο και οπαδός στηριγμάτων,σφραγισμένοι κυλινδρικοί έκκεντρο και οπαδός,οπαδός άξονων εκκέντρων δεκαεξαδικού |

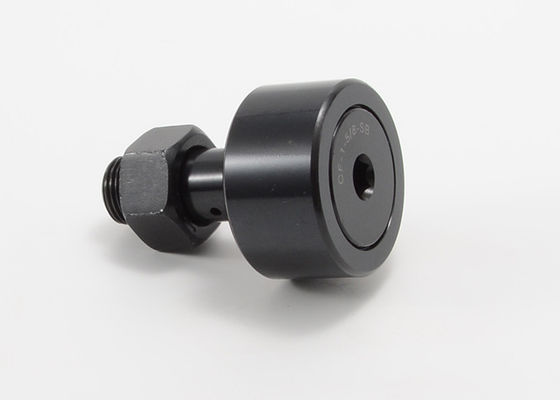

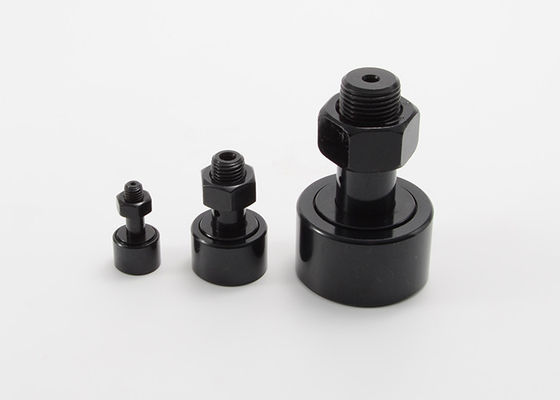

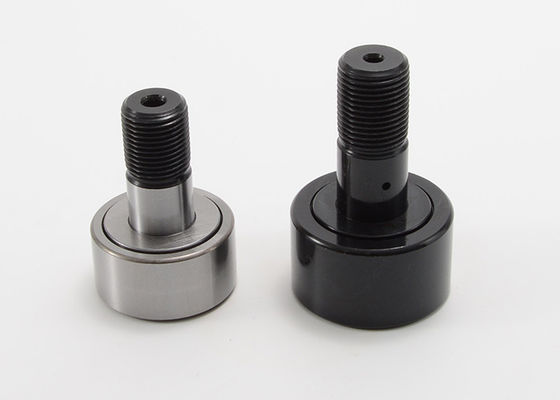

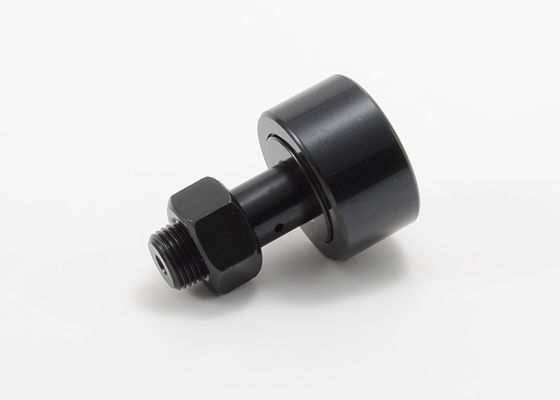

Το ΘΦ Sb ΘΦ 1/2 στήριγμα 1 1/2 κυλινδρικό οπαδού εκκέντρων ίντσας Sb τοποθετεί την τρύπα δεκαεξαδικού κυλίνδρων που σφραγίζεται
Ένα ρουλεμάν κυλίνδρων οπαδών εκκέντρων (επίσης αποκαλούμενο «οπαδό διαδρομής») είναι ένα ρουλεμάν κυλίνδρων ειδικότητας με σκοπό να ακολουθήσει τις διαδρομές ή τα έκκεντρα και σε ένα ευρύ φάσμα των γραμμικών συστημάτων κινήσεων. Οι οπαδοί εκκέντρων χρησιμοποιούνται συχνά στους μεταφορείς, γραμμές μεταφοράς διαδικασίας, όπως εκείνες οι χρησιμοποιημένες βιομηχανίες INT όπως τα τρόφιμα και το ποτό, πλαστικά, γυαλί και μεταξύ άλλων. Οι οπαδοί εκκέντρων Mouette είναι επίσης δημοφιλείς για τις εφαρμογές υπεράσπισης και αεροσκαφών, όπου η συντηρησιμότητα και η αξιοπιστία συστημάτων είναι σημαντικές εκτιμήσεις σχεδίου. Ομαλά και ομοιόμορφα διανείμετε τα φορτία, οι οπαδοί εκκέντρων συνήθως σχεδιάζονται με ένα πλήρες συμπλήρωμα των κυλώντας στοιχείων. Εντούτοις, υπάρχουν περισσότεροι από ένας τύποι διαμόρφωσης για τους οπαδούς εκκέντρων, αλλά το πιό διακριτικό χαρακτηριστικό είναι πώς ο οπαδός εκκέντρων τοποθετείται στο αντίστοιχό του.
Προσφέρουμε μια πλήρη γραμμή οπαδών εκκέντρων τύπων στηριγμάτων για τις βιομηχανικές εφαρμογές. Αυτά τα ρουλεμάν είναι διαθέσιμα στο χάλυβα, ανοξείδωτο, και με τους κατασκευασμένους πλαστικούς εσωτερικούς δακτυλίους. Ειδικευόμαστε στους κατασκευασμένους οπαδούς εκκέντρων για να εγκαταστήσουμε τις συγκεκριμένες εφαρμογές.
Τα επικεφαλής ρουλεμάν κυλίνδρων βελόνων τύπων στηριγμάτων δεκαεξαδικού συστήνονται όπου τα τρέχοντας φορτία και τα φορτία κλονισμού είναι μέτρια. Η ικανότητα ρουλεμάν της σειράς τύπων στηριγμάτων περιορίζεται από το συγκρατημένα μεγέθους στήριγμα. Κατασκευασμένος από το φέροντα ποιοτικό χάλυβα υψηλός-κραμάτων.
Κυλινδρικές προδιαγραφές ρουλεμάν οπαδών εκκέντρων ίντσας:
Ασφράγιστος | Σφραγισμένος | Κύλινδρος Dia. (RD) | Πλάτος κυλίνδρων (W) | Στήριγμα Dia. (SD) | Στήριγμα L'GTH. (SL) | Ελάχιστο THR'D L'GTH (TL) | Λεπτό THR'DS. |
Βλ.-1/2-ν-β | Βλ.-1/2-ν-Sb | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
Βλ.-1/2-β | Βλ.-1/2-Sb | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
Βλ.-9/16-β | Βλ.-9/16-Sb | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
Βλ.-5/8-ν-β | Βλ.-5/8-ν-Sb | .625 | .406 | .250 | 5/8 | 5/16 | 1/428 |
Βλ.-5/8-β | Βλ.-5/8-Sb | .625 | .4375 | .250 | 3/4 | 5/16 | 1/428 |
Βλ.-11/16-β | Βλ.-11/16-Sb | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/428 |
Βλ.-3/4-β | Βλ.-3/4-Sb | .750 | .500 | .375 | 7/8 | 3/8 | 3/824 |
Βλ.-7/8-β | Βλ.-7/8-Sb | .875 | .500 | .375 | 7/8 | 3/8 | 3/824 |
Βλ.-1-β | Βλ.-1-Sb | 1,000 | .625 | .4375 | 1 | 1/2 | 7/1620 |
Βλ.-1 1/8-β | ΒΛ.-1 1/8-SB | 1,125 | .625 | .4375 | 1 | 1/2 | 7/1620 |
Βλ.-1 1/4-β | ΒΛ.-1 1/4-SB | 1,250 | .750 | .500 | 1 1/4 | 5/8 | 1/220 |
Βλ.-1 3/8-β | ΒΛ.-1 3/8-SB | 1,375 | .750 | .500 | 1 1/4 | 5/8 | 1/220 |
Βλ.-1 1/2-β | ΒΛ.-1 1/2-SB | 1,500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
Βλ.-1 5/8-β | ΒΛ.-1 5/8-SB | 1,625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
Βλ.-1 3/4-β | ΒΛ.-1 3/4-SB | 1,750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
Βλ.-1 7/8-β | ΒΛ.-1 7/8-SB | 1,875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
Βλ.-2-β | Βλ.-2-Sb | 2,000 | 1,250 | .875 | 2 | 1 | 7/8-14 |
Βλ.-2 1/4-β | ΒΛ.-2 1/4-SB | 2,250 | 1,250 | .875 | 2 | 1 | 7/8-14 |
Βλ.-2 1/2-β | ΒΛ.-2 1/2-SB | 2,500 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
Βλ.-2 3/4-β | ΒΛ.-2 3/4-SB | 2,750 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
Βλ.-3-β | Βλ.-3-Sb | 3,000 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
Βλ.-3 1/4-β | ΒΛ.-3 1/4-SB | 3,250 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
Βλ.-3 1/2-β | ΒΛ.-3 1/2-SB | 3,500 | 2,000 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
Βλ.-4-β | Βλ.-4-Sb | 4,000 | 2,250 | 1,500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
Ασφράγιστος | Σφραγισμένος | Ελαιότρυπα | LUB. ΜΕΓΕΘΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΕΩΝ (F) | Recom. Ροπή στερέωσης (λίβρες.) | Βασική εκτίμηση φορτίων | ||
Κέντρο τρυπών (HC) | Τρύπα Dia. (HD) | Μέγιστη στατική ικανότητα (λίβρες.) | Μέγιστο Dyn. Ικανότητα (λίβρες.) | ||||
Βλ.-1/2-ν-β | Βλ.-1/2-ν-Sb | - | - | 1/8 | 15 | 720 | 620 |
Βλ.-1/2-β | Βλ.-1/2-Sb | - | - | 1/8 | 15 | 790 | 680 |
Βλ.-9/16-β | Βλ.-9/16-Sb | - | - | 1/8 | 15 | 790 | 680 |
Βλ.-5/8-ν-β | Βλ.-5/8-ν-Sb | - | - | 1/8 | 35 | 1085 | 930 |
Βλ.-5/8-β | Βλ.-5/8-Sb | - | - | 1/8 | 35 | 1215 | 955 |
Βλ.-11/16-β | Βλ.-11/16-Sb | - | - | 1/8 | 35 | 1215 | 955 |
Βλ.-3/4-β | Βλ.-3/4-Sb | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
Βλ.-7/8-β | Βλ.-7/8-Sb | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
Βλ.-1-β | Βλ.-1-Sb | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
Βλ.-1 1/8-β | ΒΛ.-1 1/8-SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
Βλ.-1 1/4-β | ΒΛ.-1 1/4-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
Βλ.-1 3/8-β | ΒΛ.-1 3/8-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
Βλ.-1 1/2-β | ΒΛ.-1 1/2-SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
Βλ.-1 5/8-β | ΒΛ.-1 5/8-SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
Βλ.-1 3/4-β | ΒΛ.-1 3/4-SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
Βλ.-1 7/8-β | ΒΛ.-1 7/8-SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
Βλ.-2-β | Βλ.-2-Sb | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
Βλ.-2 1/4-β | ΒΛ.-2 1/4-SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
Βλ.-2 1/2-β | ΒΛ.-2 1/2-SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
Βλ.-2 3/4-β | ΒΛ.-2 3/4-SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
Βλ.-3-β | Βλ.-3-Sb | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
Βλ.-3 1/4-β | ΒΛ.-3 1/4-SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
Βλ.-3 1/2-β | ΒΛ.-3 1/2-SB | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
Βλ.-4-β | Βλ.-4-Sb | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
