Λεπτομέρειες:
|
Όνομα: | Βαρύ στήριγμα που στέφεται την αυλάκωση κατσαβιδιών οπαδών εκκέντρων ίντσας | Υλικό: | Φέρων χάλυβας υψηλός-κραμάτων |
---|---|---|---|
Μέθοδος τοποθέτησης: | Βαρύς τύπος στηριγμάτων αυλακώσεων κατσαβιδιών | Εύρος μεγέθους: | Ιντσα |
O.D. Διαμόρφωση: | Στεμμένος | Κυλιόμενα στοιχεία: | Πλήρες συμπληρωματικοί κύλινδροι βελόνας |
Τύπος στηριγμάτων: | Βαρύ στήριγμα | Τύπος σφραγίδας: | Τυποποιημένος (σφραγισμένος/)/που προσαρμόζεται ασφράγιστος |
Θέση τρυπών λίπανσης: | Πλευρά στηριγμάτων | Η επιφάνεια τελειώνει: | Το μαύρο οξείδιο τελειώνει |
Υψηλό φως: | βαρύς οπαδός εκκέντρων τύπων στηριγμάτων,Αυλάκωση κατσαβιδιών οπαδών εκκέντρων τύπων στηριγμάτων,στεμμένος οπαδός εκκέντρων στηριγμάτων |

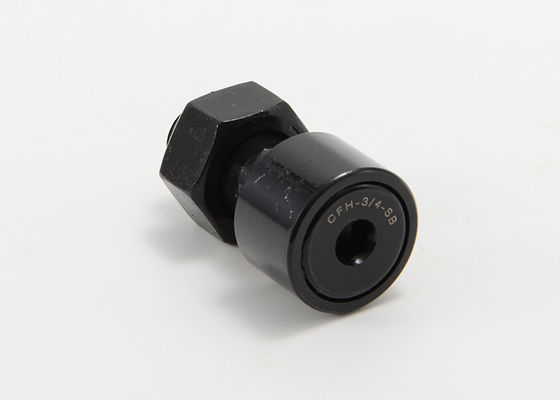

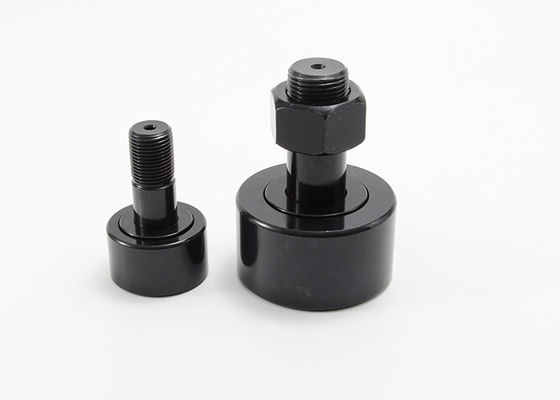

Βαρύ στήριγμα που στέφεται την αυλάκωση CCFH 1 S CCFH κατσαβιδιών οπαδών εκκέντρων ίντσας 1 1/4 S
MOUETTE σχεδιάζει, κατασκευές και αποθέματα μια πλήρης γραμμή οπαδών εκκέντρων για τις βιομηχανικές εφαρμογές, συμπεριλαμβανομένων των εργαλειομηχανών, βιομηχανικά ρομπότ, παραγωγή ηλεκτρονικών μερών, εξοπλισμός αυτοματισμού γραφείου και σκληρά περιβάλλοντα που απαιτούν την αυξανόμενη αντίσταση διάβρωσης. Οι οπαδοί εκκέντρων και οι κύλινδροι διαδρομής παρέχουν τις κατ'α της τριβής λύσεις για τη μετάφραση της περιστροφής στη γραμμική κίνηση ή την υποστήριξη είτε των καθαρών ακτινωτών είτε φορτίων ώθησης συνδυασμού ανάλογα με τους κυλώντας τύπους στοιχείων.
Οι οπαδοί εκκέντρων ανοξείδωτου σκόπευαν τα σκληρά περιβάλλοντα που απαιτούν την αυξανόμενη αντίσταση διάβρωσης. Άριστη επιλογή για την υπαίθρια χρήση ή για τις εφαρμογές όπως οι εγκαταστάσεις παραγωγής προϊόντων που απαιτούν συχνούς wash-down και τον καθαρισμό.
Το βαρύ στήριγμα έστεψε τις προδιαγραφές οπαδών εκκέντρων ίντσας:
Ασφράγιστος | Σφραγισμένος | Κύλινδρος Dia. (RD) | Πλάτος κυλίνδρων (ψ) | Στήριγμα Dia. (SD) | Μήκος στηριγμάτων (SL) | Ελάχιστο μήκος νημάτων (TL) | Λεπτό THR'DS. |
CCFH 1/2 | CCFH 1/2 S | .500 | .375 | .250 | 5/8 | 1/4 | 1/428 |
CCFH 9/16 | CCFH 9/16 S | .5625 | .375 | .250 | 5/8 | 1/4 | 1/428 |
CCFH 5/8 | CCFH 5/8 S | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/1624 |
CCFH 11/16 | CCFH 11/16 S | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/1624 |
CCFH 3/4 | CCFH 3/4 S | .750 | .500 | .4375 | 7/8 | 3/8 | 7/1620 |
CCFH 7/8 | CCFH 7/8 S | .875 | .500 | .4375 | 7/8 | 3/8 | 7/1620 |
CCFH 1 | CCFH 1 S | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
CCFH 1 1/8 | CCFH 1 1/8 S | 1,125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
CCFH 1 1/4 | CCFH 1 1/4 S | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CCFH 1 3/8 | CCFH 1 3/8 S | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CCFH 1 1/2 | CCFH 1 1/2 S | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CCFH 1 5/8 | CCFH 1 5/8 S | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CCFH 1 3/4 | CCFH 1 3/4 S | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
CCFH 1 7/8 | CCFH 1 7/8 S | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
CCFH 2 | CCFH 2 S | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
CCFH 2 1/4 | CCFH 2 1/4 S | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
CCFH 2 1/2 | CCFH 2 1/2 S | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CCFH 2 3/4 | CCFH 2 3/4 S | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CCFH 3 | CCFH 3 S | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CCFH 3 1/4 | CCFH 3 1/4 S | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CCFH 3 1/2 | CCFH 3 1/2 S | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
CCFH 4 | CCFH 4 S | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
- | CCFH 5 S | 5,000 | 2,750 | 2,500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
- | CCFH 6 S | 6,000 | 3,250 | 3,000 | 6 | 3 | 3-12 |
- | CCFH 7 S | 7,000 | 3,750 | 3,500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
Ασφράγιστος | Σφραγισμένος | Ελαιότρυπα | LUB. ΜΕΓΕΘΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΕΩΝ (F) | Recom. Ροπή στερέωσης (λίβρες.) | Βασική εκτίμηση φορτίων | ||
Κέντρο τρυπών (HC) | Τρύπα Dia. (HD) | Μέγιστη στατική ικανότητα (λίβρες.) | Μέγιστο Dyn. Ικανότητα (λίβρες.) | ||||
CCFH 1/2 | CCFH 1/2 S | - | - | 1/8 | 35 | 1580 | 680 |
CCFH 9/16 | CCFH 9/16 S | - | - | 1/8 | 35 | 1580 | 680 |
CCFH 5/8 | CCFH 5/8 S | - | - | 1/8 | 90 | 2480 | 955 |
CCFH 11/16 | CCFH 11/16 S | - | - | 1/8 | 90 | 2480 | 955 |
CCFH 3/4 | CCFH 3/4 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CCFH 7/8 | CCFH 7/8 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CCFH 1 | CCFH 1 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CCFH 1 1/8 | CCFH 1 1/8 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CCFH 1 1/4 | CCFH 1 1/4 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CCFH 1 3/8 | CCFH 1 3/8 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CCFH 1 1/2 | CCFH 1 1/2 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CCFH 1 5/8 | CCFH 1 5/8 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CCFH 1 3/4 | CCFH 1 3/4 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CCFH 1 7/8 | CCFH 1 7/8 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CCFH 2 | CCFH 2 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CCFH 2 1/4 | CCFH 2 1/4 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CCFH 2 1/2 | CCFH 2 1/2 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CCFH 2 3/4 | CCFH 2 3/4 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CCFH 3 | CCFH 3 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CCFH 3 1/4 | CCFH 3 1/4 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CCFH 3 1/2 | CCFH 3 1/2 S | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
CCFH 4 | CCFH 4 S | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
- | CCFH 5 S | 7/8 | 3/16 | 1/4» NPT | 5000 | 135900 | 46575 |
- | CCFH 6 S | 1 | 3/16 | 1/4» NPT | 5000 | 160900 | 60000 |
- | CCFH 7 S | 1 1/4 | 3/16 | 1/4» NPT | 5000 | 213860 | 75380 |
