Λεπτομέρειες:
|
Όνομα: | Το βαρύ στήριγμα που στέφεται το φέροντα χάλυβα οπαδών εκκέντρων ίντσας το μαύρο οξείδιο τελειώνει | Υλικό: | ΧΑΛΥΒΑΣ ΧΡΩΜΙΟΥ 52100 |
---|---|---|---|
Δεκαεξαδικό/αυλάκωση: | Τύπος στηριγμάτων τρυπών δεκαεξαδικού | Τελειώστε: | Το μαύρο οξείδιο τελειώνει |
Μέγεθος: | Σειρά ιντσών | Βασικός τύπος κατασκευής: | Στεμμένη τύπος εξωτερική διάμετρος στηριγμάτων |
Κυλιόμενα στοιχεία: | Roller βελόνας - Full Complement | Τύπος στηριγμάτων: | Βαρύ στήριγμα |
Τύπος κλεισίματος: | Το σφραγισμένο /Unsealed/που προσαρμόζεται | Θέση τρυπών λίπανσης: | Πλευρά στηριγμάτων |
Υψηλό φως: | βαριοί κύλινδροι διαδρομής τύπων στηριγμάτων,μαύροι κύλινδροι διαδρομής τύπων στηριγμάτων οξειδίων,σφραγισμένος στεμμένος κύλινδρος διαδρομής |

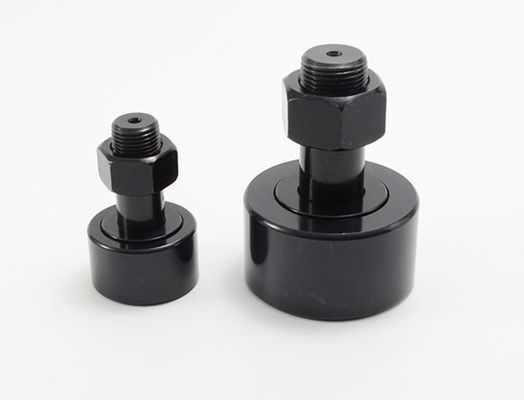

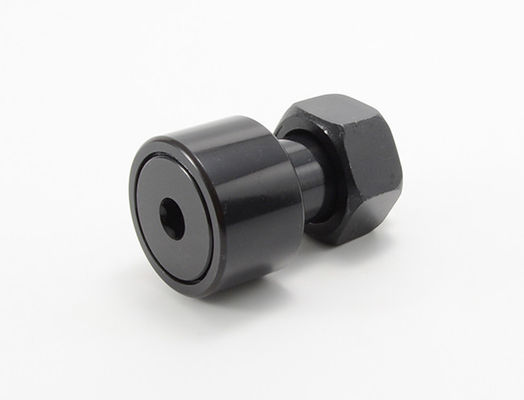

Το βαρύ στήριγμα που στέφεται το φέροντα χάλυβα οπαδών εκκέντρων ίντσας το μαύρο οξείδιο τελειώνει σφραγισμένο CCFH 1 Sb
MOUETTE σχεδιάζει και κατασκευάζει μια πλήρη γραμμή οπαδών εκκέντρων για τις βιομηχανικές εφαρμογές, συμπεριλαμβανομένων των εργαλειομηχανών, τα βιομηχανικά ρομπότ, την παραγωγή ηλεκτρονικών μερών, τον εξοπλισμό αυτοματισμού γραφείου και τα σκληρά περιβάλλοντα που απαιτούν την αυξανόμενη αντίσταση διάβρωσης. Οι οπαδοί εκκέντρων και οι κύλινδροι διαδρομής παρέχουν τις κατ'α της τριβής λύσεις για τη μετάφραση της περιστροφής στη γραμμική κίνηση ή την υποστήριξη είτε των καθαρών ακτινωτών είτε φορτίων ώθησης συνδυασμού ανάλογα με τους κυλώντας τύπους στοιχείων.
Το βαρύ στήριγμα που στέφεται το φέροντα χάλυβα οπαδών εκκέντρων ίντσας με το μαύρο οξείδιο τελειώνει τις προδιαγραφές:
Ασφράγιστος | Σφραγισμένος | Κύλινδρος Dia. (RD) | Πλάτος κυλίνδρων (ψ) | Στήριγμα Dia. (SD) | Μήκος στηριγμάτων (SL) | Ελάχιστο μήκος νημάτων (TL) | Λεπτό THR'DS. |
CCFH 1/2 Β | CCFH 1/2 SB | .500 | .375 | .250 | 5/8 | 1/4 | 1/428 |
CCFH 9/16 Β | CCFH 9/16 SB | .5625 | .375 | .250 | 5/8 | 1/4 | 1/428 |
CCFH 5/8 Β | CCFH 5/8 SB | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/1624 |
CCFH 11/16 Β | CCFH 11/16 SB | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/1624 |
CCFH 3/4 Β | CCFH 3/4 SB | .750 | .500 | .4375 | 7/8 | 3/8 | 7/1620 |
CCFH 7/8 Β | CCFH 7/8 SB | .875 | .500 | .4375 | 7/8 | 3/8 | 7/1620 |
CCFH 1 Β | CCFH 1 SB | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
CCFH 1 1/8 Β | CCFH 1 1/8 SB | 1,125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
CCFH 1 1/4 Β | CCFH 1 1/4 SB | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CCFH 1 3/8 Β | CCFH 1 3/8 SB | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CCFH 1 1/2 Β | CCFH 1 1/2 SB | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CCFH 1 5/8 Β | CCFH 1 5/8 SB | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CCFH 1 3/4 Β | CCFH 1 3/4 SB | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
CCFH 1 7/8 Β | CCFH 1 7/8 SB | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
CCFH 2 Β | CCFH 2 SB | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
CCFH 2 1/4 Β | CCFH 2 1/4 SB | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
CCFH 2 1/2 Β | CCFH 2 1/2 SB | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CCFH 2 3/4 Β | CCFH 2 3/4 SB | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CCFH 3 Β | CCFH 3 SB | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CCFH 3 1/4 Β | CCFH 3 1/4 SB | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CCFH 3 1/2 Β | CCFH 3 1/2 SB | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
CCFH 4 Β | CCFH 4 SB | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
Ασφράγιστος | Σφραγισμένος | Ελαιότρυπα | LUB. ΜΕΓΕΘΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΕΩΝ (F) | Recom. Ροπή στερέωσης (λίβρες.) | Βασική εκτίμηση φορτίων | ||
Κέντρο τρυπών (HC) | Τρύπα Dia. (HD) | Μέγιστη στατική ικανότητα (λίβρες.) | Μέγιστο Dyn. Ικανότητα (λίβρες.) | ||||
CCFH 1/2 Β | CCFH 1/2 SB | - | - | - | 35 | 1580 | 680 |
CCFH 9/16 Β | CCFH 9/16 SB | - | - | - | 35 | 1580 | 680 |
CCFH 5/8 Β | CCFH 5/8 SB | - | - | - | 90 | 2480 | 955 |
CCFH 11/16 Β | CCFH 11/16 SB | - | - | - | 90 | 2480 | 955 |
CCFH 3/4 Β | CCFH 3/4 SB | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CCFH 7/8 Β | CCFH 7/8 SB | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CCFH 1 Β | CCFH 1 SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CCFH 1 1/8 Β | CCFH 1 1/8 SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CCFH 1 1/4 Β | CCFH 1 1/4 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CCFH 1 3/8 Β | CCFH 1 3/8 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CCFH 1 1/2 Β | CCFH 1 1/2 SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CCFH 1 5/8 Β | CCFH 1 5/8 SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CCFH 1 3/4 Β | CCFH 1 3/4 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CCFH 1 7/8 Β | CCFH 1 7/8 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CCFH 2 Β | CCFH 2 SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CCFH 2 1/4 Β | CCFH 2 1/4 SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CCFH 2 1/2 Β | CCFH 2 1/2 SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CCFH 2 3/4 Β | CCFH 2 3/4 SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CCFH 3 Β | CCFH 3 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CCFH 3 1/4 Β | CCFH 3 1/4 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CCFH 3 1/2 Β | CCFH 3 1/2 SB | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
CCFH 4 Β | CCFH 4 SB | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
