Λεπτομέρειες:
|
Όνομα: | Βαριά αυλάκωση κατσαβιδιών οπαδών εκκέντρων σειράς ίντσας στηριγμάτων κυλινδρική | Υλικό: | Φέροντες χάλυβας/ανοξείδωτο |
---|---|---|---|
Τοποθετώντας χαρακτηριστικό γνώρισμα: | Αυλάκωση κατσαβιδιών | Εύρος μεγέθους: | Σειρά ίντσας (O.D. Στις ίντσες) |
Βασικός τύπος κατασκευής: | κυλινδρικός | Κυλιόμενα στοιχεία: | Πλήρες συμπληρωματικοί κύλινδροι βελόνας |
Τύπος στηριγμάτων: | Βαρύ στήριγμα | Τύπος σφραγίδας: | Sealed/No σφραγίδες που προσαρμόζονται |
Θέση τρυπών λίπανσης: | Πλευρά στηριγμάτων | Η επιφάνεια τελειώνει: | Το μαύρο οξείδιο τελειώνει |
Υψηλό φως: | Κυλινδρικός οπαδός εκκέντρων τύπων στηριγμάτων,Ανοξείδωτο οπαδών εκκέντρων τύπων στηριγμάτων,Οπαδός άξονων εκκέντρων αυλακώσεων κατσαβιδιών |

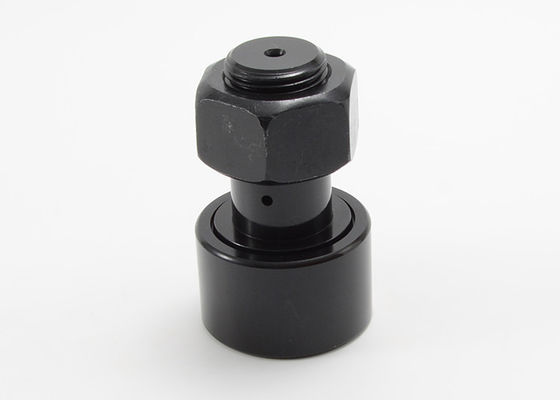

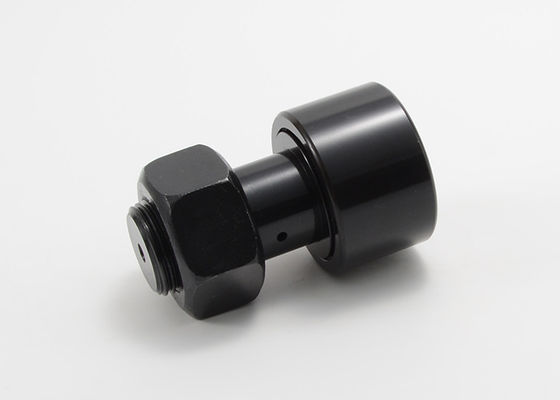

Βαριά αυλάκωση CFH 1 1/8 CFH 1 1/2 CFH 2 κατσαβιδιών οπαδών εκκέντρων ίντσας στηριγμάτων κυλινδρική
Βαριά αυλάκωση CFH 1 1/8 CFH 1 1/2 CFH 2 κατσαβιδιών οπαδών εκκέντρων ίντσας στηριγμάτων κυλινδρική
Σχεδιασμένος για να μεγιστοποιήσει την προτιμημένη κίνηση με την άκαμπτη, συνεπή κατασκευή. Οι οπαδοί εκκέντρων χαρακτηρίζουν ένα απλό και χαμηλό σχεδιάγραμμα τριβής για να μετασχηματίσουν την περιστροφική κίνηση στη γραμμική κίνηση με τις χαμηλές απαιτήσεις λίπανσης.
MOUETTE σχεδιάζει, κατασκευές και αποθέματα μια πλήρης γραμμή οπαδών εκκέντρων για τις βιομηχανικές εφαρμογές, συμπεριλαμβανομένων των εργαλειομηχανών, βιομηχανικά ρομπότ, παραγωγή ηλεκτρονικών μερών, εξοπλισμός αυτοματισμού γραφείου και σκληρά περιβάλλοντα που απαιτούν την αυξανόμενη αντίσταση διάβρωσης.
Το MOUETTE κάνει:
· Επιλογές προτύπων και συνήθειας συμπεριλαμβανομένων των μεγεθών, των υλικών, και των σχεδίων.
· Βελτιστοποιημένα raceways για τη βελτιωμένη διανομή πίεσης επαφών.
· Ευελιξία υψηλής ακρίβειας για τις διαφορετικές εφαρμογές.
· Μεταβλητά κλουβιά, ασπίδες, σφραγίδες, και εξωτερικά σχέδια δαχτυλιδιών
· Διαθέσιμος όπως μίνι, τυποποιημένη, εκκεντρική, τρύπα δεκαεξαδικού, αυλάκωση κατσαβιδιών, και με τους δίσκους ώθησης.
· Απλή εγκατάσταση που χρησιμοποιεί τις υποδοχές ή τα κατσαβίδια.
Βαρύς οπαδός εκκέντρων ίντσας στηριγμάτων κυλινδρικός που τοποθετεί από τις προδιαγραφές αυλακώσεων κατσαβιδιών:
Ασφράγιστος | Σφραγισμένος | Κύλινδρος Dia. (RD) | Πλάτος κυλίνδρων (ψ) | Στήριγμα Dia. (SD) | Μήκος στηριγμάτων (SL) | Ελάχιστο μήκος νημάτων (TL) | Λεπτό THR'DS. |
CFH 1/2 | CFH 1/2 S | .500 | .375 | .250 | 5/8 | 1/4 | 1/428 |
CFH 9/16 | CFH 9/16 S | .5625 | .375 | .250 | 5/8 | 1/4 | 1/428 |
CFH 5/8 | CFH 5/8 S | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/1624 |
CFH 11/16 | CFH 11/16 S | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/1624 |
CFH 3/4 | CFH 3/4 S | .750 | .500 | .4375 | 7/8 | 3/8 | 7/1620 |
CFH 7/8 | CFH 7/8 S | .875 | .500 | .4375 | 7/8 | 3/8 | 7/1620 |
CFH 1 | CFH 1 S | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
CFH 1 1/8 | CFH 1 1/8 S | 1,125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
CFH 1 1/4 | CFH 1 1/4 S | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CFH 1 3/8 | CFH 1 3/8 S | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CFH 1 1/2 | CFH 1 1/2 S | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CFH 1 5/8 | CFH 1 5/8 S | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CFH 1 3/4 | CFH 1 3/4 S | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
CFH 1 7/8 | CFH 1 7/8 S | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
CFH 2 | CFH 2 S | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
CFH 2 1/4 | CFH 2 1/4 S | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
CFH 2 1/2 | CFH 2 1/2 S | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CFH 2 3/4 | CFH 2 3/4 S | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CFH 3 | CFH 3 S | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CFH 3 1/4 | CFH 3 1/4 S | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CFH 3 1/2 | CFH 3 1/2 S | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
CFH 4 | CFH 4 S | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
- | CFH 5 S | 5,000 | 2,750 | 2,500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
- | CFH 6 S | 6,000 | 3,250 | 3,000 | 6 | 3 | 3-12 |
- | CFH 7 S | 7,000 | 3,750 | 3,500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
Ασφράγιστος | Σφραγισμένος | Ελαιότρυπα | LUB. ΜΕΓΕΘΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΕΩΝ (F) | Recom. Ροπή στερέωσης (λίβρες.) | Βασική εκτίμηση φορτίων | ||
Κέντρο τρυπών (HC) | Τρύπα Dia. (HD) | Μέγιστη στατική ικανότητα (λίβρες.) | Μέγιστο Dyn. Ικανότητα (λίβρες.) | ||||
CFH 1/2 | CFH 1/2 S | - | - | 1/8 | 35 | 1580 | 680 |
CFH 9/16 | CFH 9/16 S | - | - | 1/8 | 35 | 1580 | 680 |
CFH 5/8 | CFH 5/8 S | - | - | 1/8 | 90 | 2480 | 955 |
CFH 11/16 | CFH 11/16 S | - | - | 1/8 | 90 | 2480 | 955 |
CFH 3/4 | CFH 3/4 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CFH 7/8 | CFH 7/8 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CFH 1 | CFH 1 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CFH 1 1/8 | CFH 1 1/8 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CFH 1 1/4 | CFH 1 1/4 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CFH 1 3/8 | CFH 1 3/8 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CFH 1 1/2 | CFH 1 1/2 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CFH 1 5/8 | CFH 1 5/8 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CFH 1 3/4 | CFH 1 3/4 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CFH 1 7/8 | CFH 1 7/8 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CFH 2 | CFH 2 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CFH 2 1/4 | CFH 2 1/4 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CFH 2 1/2 | CFH 2 1/2 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CFH 2 3/4 | CFH 2 3/4 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CFH 3 | CFH 3 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CFH 3 1/4 | CFH 3 1/4 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CFH 3 1/2 | CFH 3 1/2 S | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
CFH 4 | CFH 4 S | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
- | CFH 5 S | 7/8 | 3/16 | 1/4» NPT | 5000 | 135900 | 46575 |
- | CFH 6 S | 1 | 3/16 | 1/4» NPT | 5000 | 160900 | 60000 |
- | CFH 7 S | 1 1/4 | 3/16 | 1/4» NPT | 5000 | 213860 | 75380 |
