Λεπτομέρειες:
|
| Όνομα: | Κυλινδρική αυλάκωση κατσαβιδιών οπαδών εκκέντρων στηριγμάτων ίντσας | Υλικό: | Φέροντες ποιοτικοί χάλυβας/ανοξείδωτο υψηλός-κραμάτων |
|---|---|---|---|
| Τοποθετώντας χαρακτηριστικό γνώρισμα: | Τύπος στηριγμάτων αυλακώσεων κατσαβιδιών | Η επιφάνεια τελειώνει: | Το μαύρο οξείδιο τελειώνει |
| Μέγεθος: | Ιντσα | Βασικός τύπος κατασκευής: | Κυλινδρική εξωτερική διάμετρος |
| Κυλιόμενα στοιχεία: | Πλήρες συμπληρωματικοί κύλινδροι βελόνας | Διαμόρφωση συστημάτων: | Με τον εκκεντρικό δακτύλιο |
| Τύπος σφραγίδας: | Sealed/No σφραγίδες που προσαρμόζονται | Λάδωμα: | Λίπος της Shell 3# |
| Υψηλό φως: | mcgill στερεώστε τον οπαδό εκκέντρων τύπων,κυλινδρικός οπαδός εκκέντρων που σφραγίζεται,πλήρης οπαδός εκκέντρων συμπληρώματος κυλινδρικός |
||

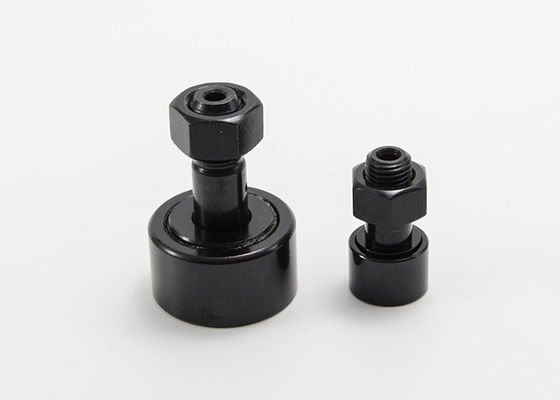

Σφραγισμένο αυλάκωση CFE 1/2 S κατσαβιδιών οπαδών εκκέντρων στηριγμάτων ίντσας McGill κυλινδρικό
Η unmounted συνέλευση ρουλεμάν αποτελείται από επίγεια εσωτερικά και εξωτερικά raceways ακρίβειας. Επίσης κατασκευάζουν είτε το πλήρες συμπλήρωμα είτε τη χωρισμένη βελόνα, τη σφαίρα, που εκλεπτύνονται, είτε τα κυλινδρικά κυλώντας στοιχεία με ένα ενσωματωμένο στήριγμα. Οι βαριές εκδόσεις στηριγμάτων είναι για τα βαριά φορτία, τη φόρτωση κλονισμού και τις εφαρμογές που απαιτούν την ελάχιστη εκτροπή. Εκτός από τη διάμετρο στηριγμάτων και endplate το σχέδιο, οι τυποποιημένες και βαριές εκδόσεις στηριγμάτων είναι ουσιαστικά ίδιες.
MOUETTE σχεδιάζει και κατασκευάζει μια πλήρη γραμμή οπαδών εκκέντρων για τις βιομηχανικές εφαρμογές, συμπεριλαμβανομένων των εργαλειομηχανών, τα βιομηχανικά ρομπότ, την παραγωγή ηλεκτρονικών μερών, τον εξοπλισμό αυτοματισμού γραφείου και τα σκληρά περιβάλλοντα που απαιτούν την αυξανόμενη αντίσταση διάβρωσης. Οι οπαδοί εκκέντρων και οι κύλινδροι διαδρομής παρέχουν τις κατ'α της τριβής λύσεις για τη μετάφραση της περιστροφής στη γραμμική κίνηση ή την υποστήριξη είτε των καθαρών ακτινωτών είτε φορτίων ώθησης συνδυασμού ανάλογα με τους κυλώντας τύπους στοιχείων.
Οι οπαδοί εκκέντρων ανοξείδωτου σκόπευαν τα σκληρά περιβάλλοντα που απαιτούν την αυξανόμενη αντίσταση διάβρωσης. Άριστη επιλογή για την υπαίθρια χρήση ή για τις εφαρμογές όπως οι εγκαταστάσεις παραγωγής προϊόντων που απαιτούν συχνούς wash-down και τον καθαρισμό. Το Mouette προσφέρει περισσότερους πίνακες ανταλλαγής, όπως τα ρουλεμάν οπαδών εκκέντρων mcgill, ο οπαδός εκκέντρων iko, skf ο οπαδός εκκέντρων, ο οπαδός εκκέντρων ina, rbc ο οπαδός εκκέντρων, οι οπαδοί εκκέντρων Smith, και nsk ο οπαδός εκκέντρων.
Κυλινδρικές προδιαγραφές σειράς CFE αυλακώσεων κατσαβιδιών οπαδών εκκέντρων στηριγμάτων ίντσας:
| Ασφράγιστος | Σφραγισμένος | Κύλινδρος Dia. (RD) | Πλάτος κυλίνδρων (ψ) | Εκκεντρικό μήκος του Μπους (ζ) | Ο εκκεντρικός Μπους Dia. (BD) | Μήκος στηριγμάτων (SL) | Ελάχιστο μήκος νημάτων (TL) | Λεπτό THR'DS. | ECC. |
| CFE 1/2 | CFE 1/2 S | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
| CFE 9/16 | CFE 9/16 S | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
| CFE 5/8 | CFE 5/8 S | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/428 | .015 |
| CFE 11/16 | CFE 11/16 S | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/428 | .015 |
| CFE 3/4 | CFE 3/4 S | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/824 | .015 |
| CFE 7/8 | CFE 7/8 S | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/824 | .015 |
| CFE 1 | CFE 1 S | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/1620 | .030 |
| CFE 1 1/8 | CFE 1 1/8 S | 1,125 | .625 | .500 | .625 | 1 | 1/2 | 7/1620 | .030 |
| CFE 1 1/4 | CFE 1 1/4 S | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/220 | .030 |
| CFE 1 3/8 | CFE 1 3/8 S | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/220 | .030 |
| CFE 1 1/2 | CFE 1 1/2 S | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
| CFE 1 5/8 | CFE 1 5/8 S | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
| CFE 1 3/4 | CFE 1 3/4 S | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
| CFE 1 7/8 | CFE 1 7/8 S | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
| CFE 2 | CFE 2 S | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 |
| CFE 2 1/4 | CFE 2 1/4 S | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 |
| CFE 2 1/2 | CFE 2 1/2 S | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
| CFE 2 3/4 | CFE 2 3/4 S | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
| CFE 3 | CFE 3 S | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
| CFE 3 1/4 | CFE 3 1/4 S | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
| CFE 3 1/2 | CFE 3 1/2 S | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 |
| CFE 4 | CFE 4 S | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 |
| Ασφράγιστος | Σφραγισμένος | LUB. ΜΕΓΕΘΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΕΩΝ (F) | Recom. Ροπή στερέωσης (λίβρες.) | Βασική εκτίμηση φορτίων | |
| Μέγιστη στατική ικανότητα (λίβρες.) | Μέγιστο Dyn. Ικανότητα (λίβρες.) | ||||
| CFE 1/2 | CFE 1/2 S | 1/8 | 15 | 790 | 680 |
| CFE 9/16 | CFE 9/16 S | 1/8 | 15 | 790 | 680 |
| CFE 5/8 | CFE 5/8 S | 1/8 | 35 | 1215 | 955 |
| CFE 11/16 | CFE 11/16 S | 1/8 | 35 | 1215 | 955 |
| CFE 3/4 | CFE 3/4 S | 3/16 | 95 | 2065 | 1660 |
| CFE 7/8 | CFE 7/8 S | 3/16 | 95 | 2065 | 1660 |
| CFE 1 | CFE 1 S | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/8 | CFE 1 1/8 S | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/4 | CFE 1 1/4 S | 3/16 | 350 | 4250 | 3930 |
| CFE 1 3/8 | CFE 1 3/8 S | 3/16 | 350 | 4250 | 3930 |
| CFE 1 1/2 | CFE 1 1/2 S | 3/16 | 650 | 5640 | 4840 |
| CFE 1 5/8 | CFE 1 5/8 S | 3/16 | 650 | 5640 | 4840 |
| CFE 1 3/4 | CFE 1 3/4 S | 3/16 | 1250 | 7920 | 6385 |
| CFE 1 7/8 | CFE 1 7/8 S | 3/16 | 1250 | 7920 | 6385 |
| CFE 2 | CFE 2 S | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/4 | CFE 2 1/4 S | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/2 | CFE 2 1/2 S | 3/16 | 2250 | 16450 | 11720 |
| CFE 2 3/4 | CFE 2 3/4 S | 3/16 | 2250 | 16450 | 11720 |
| CFE 3 | CFE 3 S | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/4 | CFE 3 1/4 S | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/2 | CFE 3 1/2 S | 1/4 | 4200 | 31625 | 22800 |
| CFE 4 | CFE 4 S | 1/4 | 5000 | 44770 | 29985 |
