Λεπτομέρειες:
|
| Όνομα: | Οπαδοί εκκέντρων τύπων στηριγμάτων | Υλικό: | Φέρων χάλυβας υψηλός-κραμάτων |
|---|---|---|---|
| Μέθοδος τοποθέτησης: | Αυλάκωση κατσαβιδιών τύπων στηριγμάτων | Εύρος μεγέθους: | Σειρά ίντσας (O.D. Στις ίντσες) |
| Μορφή κυλίνδρων: | Στεμμένη τύπος εξωτερική διάμετρος στηριγμάτων | Κυλιόμενα στοιχεία: | Roller βελόνας - Full Complement |
| Τύπος στηριγμάτων: | Τυποποιημένο στήριγμα με τον εκκεντρικό δακτύλιο | Προσαρμογή: | Εκκεντρικός δακτύλιος |
| Τύπος σφραγίδας: | Τυποποιημένος/προσαρμοσμένος | Η επιφάνεια τελειώνει: | Το μαύρο οξείδιο τελειώνει |
| Υψηλό φως: | σφραγισμένος οπαδός εκκέντρων τύπων στηριγμάτων,στεμμένος εκκεντρικός κύλινδρος εκκέντρων,εκκεντρικό μαύρο οξείδιο κυλίνδρων εκκέντρων |
||

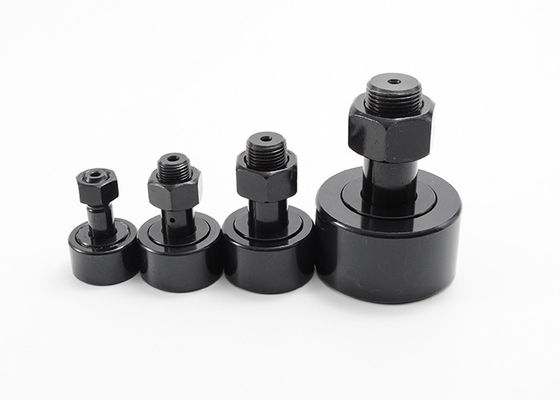

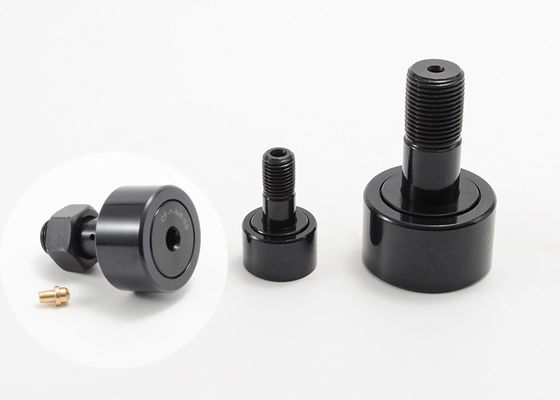

Στεμμένο στήριγμα ίντσας οπαδών εκκέντρων εκκεντρικό σφραγισμένο μαύρο οξείδιο CCFE 1/2 S CCFE 1 1/2 S
Σχεδιασμένος για να μεγιστοποιήσει την προτιμημένη κίνηση με την άκαμπτη, συνεπή κατασκευή. Οι οπαδοί εκκέντρων χαρακτηρίζουν ένα απλό και χαμηλό σχεδιάγραμμα τριβής για να μετασχηματίσουν την περιστροφική κίνηση στη γραμμική κίνηση με τις χαμηλές απαιτήσεις λίπανσης.
Οι οπαδοί εκκέντρων ανοξείδωτου σκόπευαν τα σκληρά περιβάλλοντα που απαιτούν την αυξανόμενη αντίσταση διάβρωσης. Άριστη επιλογή για την υπαίθρια χρήση ή για τις εφαρμογές όπως οι εγκαταστάσεις παραγωγής προϊόντων που απαιτούν συχνούς wash-down και τον καθαρισμό. Το Mouette προσφέρει περισσότερους πίνακες ανταλλαγής, όπως τα ρουλεμάν οπαδών εκκέντρων mcgill, ο οπαδός εκκέντρων iko, skf ο οπαδός εκκέντρων, ο οπαδός εκκέντρων ina, rbc ο οπαδός εκκέντρων, οι οπαδοί εκκέντρων Smith, και nsk ο οπαδός εκκέντρων.
Το στεμμένο στήριγμα ίντσας οπαδών εκκέντρων εκκεντρικό μαύρο οξείδιο τελειώνει τις προδιαγραφές:
| Ασφράγιστος | Σφραγισμένος | Κύλινδρος Dia. (RD) | Πλάτος κυλίνδρων (ψ) | Εκκεντρικό μήκος του Μπους (ζ) | Ο εκκεντρικός Μπους Dia. (BD) | Μήκος στηριγμάτων (SL) | Ελάχιστο μήκος νημάτων (TL) | Λεπτό THR'DS. |
| CCFE 1/2 Ν | CCFE 1/2 Ν S | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 |
| CCFE 1/2 | CCFE 1/2 S | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CCFE 9/16 | CCFE 9/16 S | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CCFE 5/8 | CCFE 5/8 S | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/428 |
| CCFE 11/16 | CCFE 11/16 S | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/428 |
| CCFE 3/4 | CCFE 3/4 S | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/824 |
| CCFE 7/8 | CCFE 7/8 S | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/824 |
| CCFE 1 | CCFE 1 S | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/1620 |
| CCFE 1 1/8 | CCFE 1 1/8 S | 1,125 | .625 | .500 | .625 | 1 | 1/2 | 7/1620 |
| CCFE 1 1/4 | CCFE 1 1/4 S | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/220 |
| CCFE 1 3/8 | CCFE 1 3/8 S | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/220 |
| CCFE 1 1/2 | CCFE 1 1/2 S | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| CCFE 1 5/8 | CCFE 1 5/8 S | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| CCFE 1 3/4 | CCFE 1 3/4 S | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
| CCFE 1 7/8 | CCFE 1 7/8 S | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
| CCFE 2 | CCFE 2 S | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 |
| CCFE 2 1/4 | CCFE 2 1/4 S | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 |
| CCFE 2 1/2 | CCFE 2 1/2 S | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 |
| CCFE 2 3/4 | CCFE 2 3/4 S | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 |
| CCFE 3 | CCFE 3 S | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCFE 3 1/4 | CCFE 3 1/4 S | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCFE 3 1/2 | CCFE 3 1/2 S | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCFE 4 | CCFE 4 S | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| Ασφράγιστος | Σφραγισμένος | ECC. | LUB. ΜΕΓΕΘΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΕΩΝ (F) | Recom. Ροπή στερέωσης (λίβρες.) | Βασική εκτίμηση φορτίων | |
| Μέγιστη στατική ικανότητα (λίβρες.) | Μέγιστο Dyn. Ικανότητα (λίβρες.) | |||||
| CCFE 1/2 Ν | CCFE 1/2 Ν S | .010 | 1/8 | 15 | 720 | 620 |
| CCFE 1/2 | CCFE 1/2 S | .010 | 1/8 | 15 | 790 | 680 |
| CCFE 9/16 | CCFE 9/16 S | .010 | 1/8 | 15 | 790 | 680 |
| CCFE 5/8 | CCFE 5/8 S | .015 | 1/8 | 35 | 1215 | 955 |
| CCFE 11/16 | CCFE 11/16 S | .015 | 1/8 | 35 | 1215 | 955 |
| CCFE 3/4 | CCFE 3/4 S | .015 | 3/16 | 95 | 2065 | 1660 |
| CCFE 7/8 | CCFE 7/8 S | .015 | 3/16 | 95 | 2065 | 1660 |
| CCFE 1 | CCFE 1 S | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE 1 1/8 | CCFE 1 1/8 S | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE 1 1/4 | CCFE 1 1/4 S | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE 1 3/8 | CCFE 1 3/8 S | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE 1 1/2 | CCFE 1 1/2 S | .030 | 3/16 | 650 | 5640 | 4840 |
| CCFE 1 5/8 | CCFE 1 5/8 S | .030 | 3/16 | 650 | 5640 | 4840 |
| CCFE 1 3/4 | CCFE 1 3/4 S | .030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE 1 7/8 | CCFE 1 7/8 S | .030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE 2 | CCFE 2 S | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE 2 1/4 | CCFE 2 1/4 S | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE 2 1/2 | CCFE 2 1/2 S | .030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE 2 3/4 | CCFE 2 3/4 S | .030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE 3 | CCFE 3 S | .060 | 1/4 | 3450 | 24910 | 15720 |
| CCFE 3 1/4 | CCFE 3 1/4 S | .060 | 1/4 | 3450 | 24910 | 15720 |
| CCFE 3 1/2 | CCFE 3 1/2 S | .060 | 1/4 | 4200 | 31625 | 22800 |
| CCFE 4 | CCFE 4 S | .060 | 1/4 | 5000 | 44770 | 29985 |
