Λεπτομέρειες:
|
Όνομα: | Βαριά τρύπα δεκαεξαδικού οπαδών εκκέντρων ίντσας στηριγμάτων κυλινδρική | Υλικό: | Φέρων ποιοτικός χάλυβας υψηλός-κραμάτων (το ανοξείδωτο προσαρμόζεται) |
---|---|---|---|
Μέθοδος τοποθέτησης: | Τρύπα δεκαεξαδικού | Εύρος μεγέθους: | Ιντσα |
Διαμόρφωση Ο Δ: | Κυλινδρική εξωτερική διάμετρος | Κυλιόμενα στοιχεία: | Roller βελόνας - Full Complement |
Τύπος: | Βαρύ στήριγμα | Θέση τρυπών λίπανσης: | Πλευρά στηριγμάτων |
Τύπος σφραγίδας: | Και σφραγισμένος και ασφράγιστος είναι διαθέσιμος | Η επιφάνεια τελειώνει: | Το μαύρο οξείδιο τελειώνει |
Υψηλό φως: | μαύρος οπαδός εκκέντρων τύπων στηριγμάτων,οπαδός εκκέντρων τύπων στηριγμάτων οξειδίων,φέρουσα τρύπα δεκαεξαδικού οπαδών εκκέντρων |

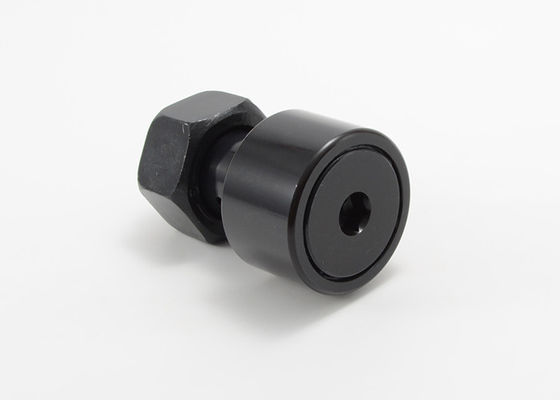

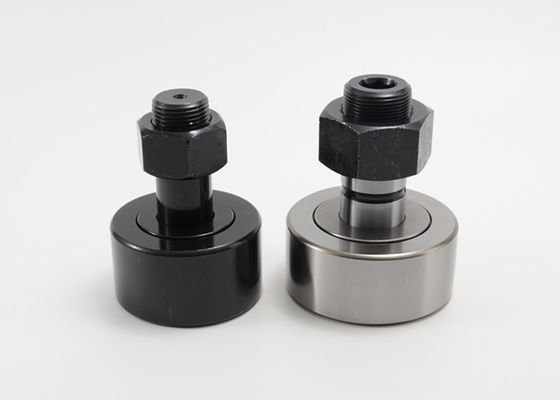

Βαριά τρύπα CFH 1 3/4 Β CFH δεκαεξαδικού στηριγμάτων οπαδών εκκέντρων ίντσας στηριγμάτων κυλινδρική 1 3/4 Sb
MOUETTE σχεδιάζει και κατασκευάζει μια πλήρη γραμμή οπαδών εκκέντρων για τις βιομηχανικές εφαρμογές, συμπεριλαμβανομένων των εργαλειομηχανών, τα βιομηχανικά ρομπότ, την παραγωγή ηλεκτρονικών μερών, τον εξοπλισμό αυτοματισμού γραφείου και τα σκληρά περιβάλλοντα που απαιτούν την αυξανόμενη αντίσταση διάβρωσης. Οι οπαδοί εκκέντρων και οι κύλινδροι διαδρομής παρέχουν τις κατ'α της τριβής λύσεις για τη μετάφραση της περιστροφής στη γραμμική κίνηση ή την υποστήριξη είτε των καθαρών ακτινωτών είτε φορτίων ώθησης συνδυασμού ανάλογα με τους κυλώντας τύπους στοιχείων.
Χαρακτηριστικό γνώρισμα:
Βαρύς οπαδός εκκέντρων σειράς ίντσας στηριγμάτων κυλινδρικός με τις προδιαγραφές τρυπών δεκαεξαδικού:
Ασφράγιστος | Σφραγισμένος | Κύλινδρος Dia. (RD) | Πλάτος κυλίνδρων (ψ) | Στήριγμα Dia. (SD) | Μήκος στηριγμάτων (SL) | Ελάχιστο μήκος νημάτων (TL) | Λεπτό THR'DS. |
CFH 1/2 Β | CFH 1/2 SB | .500 | .375 | .250 | 5/8 | 1/4 | 1/428 |
CFH 9/16 Β | CFH 9/16 SB | .5625 | .375 | .250 | 5/8 | 1/4 | 1/428 |
CFH 5/8 Β | CFH 5/8 SB | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/1624 |
CFH 11/16 Β | CFH 11/16 SB | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/1624 |
CFH 3/4 Β | CFH 3/4 SB | .750 | .500 | .4375 | 7/8 | 3/8 | 7/1620 |
CFH 7/8 Β | CFH 7/8 SB | .875 | .500 | .4375 | 7/8 | 3/8 | 7/1620 |
CFH 1 Β | CFH 1 SB | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
CFH 1 1/8 Β | CFH 1 1/8 SB | 1,125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
CFH 1 1/4 Β | CFH 1 1/4 SB | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CFH 1 3/8 Β | CFH 1 3/8 SB | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CFH 1 1/2 Β | CFH 1 1/2 SB | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CFH 1 5/8 Β | CFH 1 5/8 SB | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CFH 1 3/4 Β | CFH 1 3/4 SB | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
CFH 1 7/8 Β | CFH 1 7/8 SB | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
CFH 2 Β | CFH 2 SB | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
CFH 2 1/4 Β | CFH 2 1/4 SB | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
CFH 2 1/2 Β | CFH 2 1/2 SB | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CFH 2 3/4 Β | CFH 2 3/4 SB | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CFH 3 Β | CFH 3 SB | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CFH 3 1/4 Β | CFH 3 1/4 SB | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CFH 3 1/2 Β | CFH 3 1/2 SB | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
CFH 4 Β | CFH 4 SB | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
Ασφράγιστος | Σφραγισμένος | Ελαιότρυπα | LUB. ΜΕΓΕΘΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΕΩΝ (F) | Recom. Ροπή στερέωσης (λίβρες.) | Βασική εκτίμηση φορτίων | ||
Κέντρο τρυπών (HC) | Τρύπα Dia. (HD) | Μέγιστη στατική ικανότητα (λίβρες.) | Μέγιστο Dyn. Ικανότητα (λίβρες.) | ||||
CFH 1/2 Β | CFH 1/2 SB | - | - | - | 35 | 1580 | 680 |
CFH 9/16 Β | CFH 9/16 SB | - | - | - | 35 | 1580 | 680 |
CFH 5/8 Β | CFH 5/8 SB | - | - | - | 90 | 2480 | 955 |
CFH 11/16 Β | CFH 11/16 SB | - | - | - | 90 | 2480 | 955 |
CFH 3/4 Β | CFH 3/4 SB | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CFH 7/8 Β | CFH 7/8 SB | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CFH 1 Β | CFH 1 SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CFH 1 1/8 Β | CFH 1 1/8 SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CFH 1 1/4 Β | CFH 1 1/4 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CFH 1 3/8 Β | CFH 1 3/8 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CFH 1 1/2 Β | CFH 1 1/2 SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CFH 1 5/8 Β | CFH 1 5/8 SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CFH 1 3/4 Β | CFH 1 3/4 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CFH 1 7/8 Β | CFH 1 7/8 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CFH 2 Β | CFH 2 SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CFH 2 1/4 Β | CFH 2 1/4 SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CFH 2 1/2 Β | CFH 2 1/2 SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CFH 2 3/4 Β | CFH 2 3/4 SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CFH 3 Β | CFH 3 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CFH 3 1/4 Β | CFH 3 1/4 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CFH 3 1/2 Β | CFH 3 1/2 SB | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
CFH 4 Β | CFH 4 SB | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
