Λεπτομέρειες:
|
| Όνομα: | Πλήρες ρουλεμάν κυλίνδρων συμπληρώματος κυλινδρικό | Υλικό ρουλεμάν: | Φέρων χάλυβας 100Cr6, GCr15, AISI 52100 κραμάτων |
|---|---|---|---|
| Inch - Metric: | Μετρικός | Προφίλ τρυπήματος: | Κατ' ευθείαν (κυλινδρικός άντεξε) |
| Αριθμός σειρών κυλίνδρων: | Ενιαία σειρά | Διαχωριστός: | αριθ. |
| Υπηρέτης ή κλουβί: | Κανένα κλουβί, πλήρες συμπλήρωμα | Στεγανοποίηση: | Καμία σφραγίδα, δεν ανοίγει |
| Εσωτερική εκκαθάριση: | C0-Μεσαίο | Ακρίβεια: | Τυποποιημένη ακρίβεια ή προσαρμοσμένος |
| Υψηλό φως: | NJG2318VH πλήρη ρουλεμάν κυλίνδρων συμπληρώματος κυλινδρικά,NCF3024V πλήρη ρουλεμάν κυλίνδρων συμπληρώματος κυλινδρικά,gcr15 ενιαίο ρουλεμάν σειρών |
||

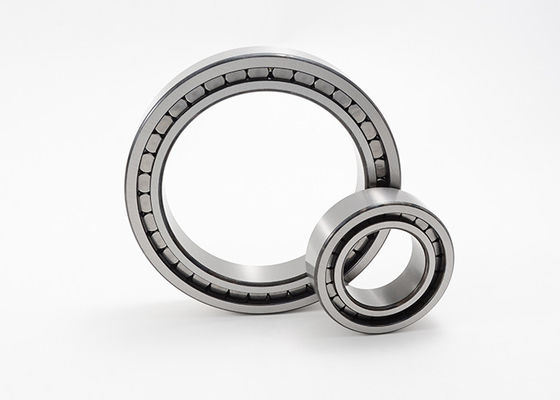

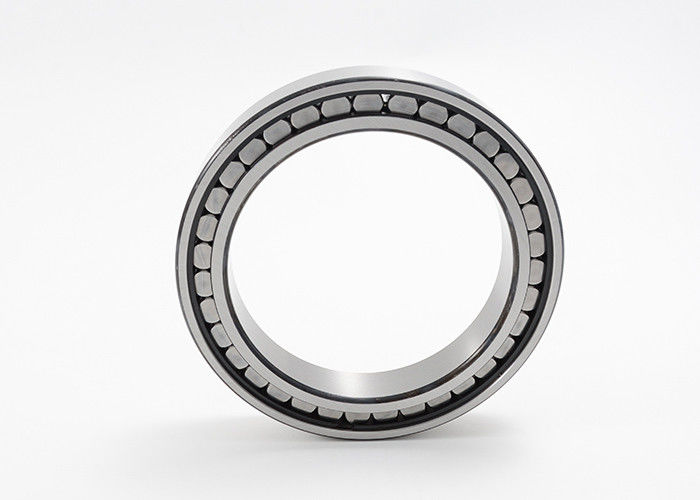

Πλήρης ενιαίος υπόλοιπος κόσμος NJG2318VH NCF3024V ρουλεμάν κυλίνδρων συμπληρώματος κυλινδρικός
Κυλινδρικό ρουλεμάν κυλίνδρων πλήρης-συμπληρώματος ενιαίος-σειρών με το σχέδιο NJG, NCF σχέδιο
Ένα ρουλεμάν κυλίνδρων πλήρης-συμπληρώματος ενιαίος-σειρών έχει ένα στερεό εξωτερικό και εσωτερικό δαχτυλίδι και έναν μεγάλο αριθμό των κυλινδρικών κυλίνδρων. Αυτοί οι κύλινδροι καθοδηγούνται μεταξύ των πλευρών των δαχτυλιδιών. Δεδομένου ότι δεν υπάρχει κανένα κλουβί, ο μέγιστος αριθμός ρόλων μπορεί να χρησιμοποιηθεί. Κατά συνέπεια, αυτά τα ρουλεμάν μπορούν να υποστηρίξουν τα πολύ υψηλά ακτινωτά φορτία. Εντούτοις, η μέγιστη ταχύτητα είναι χαμηλότερη από την ταχύτητα των κυλινδρικών ρουλεμάν κυλίνδρων με τα κλουβιά.
Τα κυλινδρικά ρουλεμάν κυλίνδρων πλήρης-συμπληρώματος ενιαίος-σειρών μπορούν επίσης να υποστηρίξουν τις αξονικές δυνάμεις σε μια κατεύθυνση. Χρησιμοποιούνται ως ρουλεμάν υποστήριξης. Τα ρουλεμάν υποστήριξης επιτρέπουν την αξονική μετατόπιση του άξονα σχετικά με την κατοικία σε μια κατεύθυνση. Ο άξονας βρίσκεται αξονικώς στην άλλη κατεύθυνση.
Ενιαίο υπόλοιπου κόσμου πλήρες σχέδιο ρουλεμάν κυλίνδρων συμπληρώματος κυλινδρικό NJG, NCF προδιαγραφές σχεδίου:
| Φέρων κώδικας | Διαστάσεις | Μάζα | Βασική εκτίμηση φορτίων | Περιορισμός | |||||||
| ταχύτητα | |||||||||||
| δ | Δ | Β | rsmin | d1 | D1 | EW, Fw | Χρώμιο | Πυρήνας | |||
| χιλ. | κλ | KN | περιστροφή/λεπτό | ||||||||
| NJG2317VH | 85 | 180 | 60 | 3 | 118 | 149 | 107 | 7.4 | 480 | 600 | 1800 |
| NJG2318VH | 90 | 190 | 64 | 3 | 117.5 | 152 | 105.26 | 8.75 | 520 | 655 | 1800 |
| NJG2320VH | 100 | 215 | 73 | 3 | 136 | 176 | 122.82 | 13 | 655 | 830 | 1600 |
| NJG2322VH | 110 | 240 | 80 | 3 | 151 | 198 | 134.3 | 17.5 | 830 | 1060 | 1400 |
| NCF2924V | 120 | 165 | 27 | 1.5 | 136 | 149 | 154.3 | 1.73 | 172 | 290 | 2200 |
| NCF3024V | 120 | 180 | 46 | 2 | 139 | 160 | 167.6 | 3.8 | 290 | 430 | 1600 |
| NJG2324VH | 120 | 260 | 86 | 3 | 164.5 | 212.5 | 147.4 | 22.4 | 950 | 1220 | 1200 |
| NCF2926V | 130 | 180 | 30 | 1.5 | 147 | 161 | 167.1 | 2.36 | 204 | 360 | 1600 |
| NCF3026V | 130 | 200 | 52 | 1.5 | 149 | 175 | 183 | 5.8 | 413 | 620 | 1500 |
| NJG2326VH | 130 | 280 | 93 | 4 | 175 | 226 | 157.9 | 28.1 | 1100 | 1430 | 1000 |
| NCF2928V | 140 | 190 | 30 | 1.5 | 158 | 173 | 180 | 2.48 | 212 | 380 | 1500 |
| NCF3028V | 140 | 210 | 53 | 1.5 | 163 | 189 | 197 | 6.05 | 440 | 680 | 1300 |
| NJG2328VH | 140 | 300 | 102 | 4 | 187 | 241 | 168.45 | 35.5 | 1250 | 1630 | 1300 |
| NCF2930C | 150 | 210 | 36 | 2 | 169 | 189 | 196.4 | 3.92 | 290 | 500 | 1300 |
| NCF3030V | 150 | 225 | 56 | 2 | 170 | 198 | 206.8 | 7.35 | 455 | 710 | 1200 |
| NJG2330VH | 150 | 320 | 108 | 4 | 202 | 261 | 182.5 | 42.5 | 1500 | 2000 | 900 |
| NCF2932V | 160 | 220 | 36 | 2 | 180 | 200 | 205 | 4.3 | 300 | 540 | 1200 |
| NCF3032V | 160 | 240 | 60 | 1.1 | 185 | 215 | 224.8 | 9.1 | 520 | 800 | 1100 |
| NCF2934V | 170 | 230 | 36 | 2 | 191 | 210.5 | 215.5 | 4.3 | 310 | 570 | 1100 |
| NCF3034V | 170 | 260 | 67 | 1.1 | 198 | 232 | 242.9 | 12.5 | 670 | 1060 | 1000 |
| NJG2334VH | 170 | 360 | 120 | 4 | 225 | 294 | 203.55 | 59.5 | 1760 | 2400 | 800 |
| NCF2936V | 180 | 250 | 42 | 2 | 203 | 223 | 231.5 | 6.2 | 390 | 695 | 1000 |
| NCF3036V | 180 | 280 | 74 | 2.1 | 212 | 248 | 260.2 | 16.5 | 780 | 1250 | 900 |
| NCF2938V | 190 | 260 | 42 | 2 | 212 | 236 | 243.5 | 6.5 | 405 | 735 | 950 |
| NCF3038V | 190 | 290 | 75 | 2.1 | 222 | 258 | 269.8 | 17 | 800 | 1290 | 850 |
| NJG2338VH | 190 | 400 | 132 | 5 | 250 | 320 | 224.43 | 80.3 | 2080 | 2900 | 700 |
| NCF2940V | 200 | 280 | 48 | 2.1 | 226.5 | 253 | 2621.4 | 9.1 | 490 | 915 | 850 |
| NCF3040V | 200 | 310 | 82 | 2.1 | 237 | 275 | 287.8 | 21.5 | 915 | 1530 | 800 |
| NJG2340VH | 200 | 420 | 138 | 5 | 266 | 342 | 238.65 | 92 | 2320 | 3250 | 670 |
