Λεπτομέρειες:
|
| Όνομα: | Ενιαίο ρουλεμάν κυλίνδρων υπόλοιπου κόσμου κυλινδρικό | Φέρων τύπος: | Κυλινδρικό ρουλεμάν κυλίνδρων |
|---|---|---|---|
| Οπή: | Γ - Κυλινδρική οπή | Υλικό: | Χάλυβας ρουλεμάν 100Cr6, GCr15, AISI 52100 |
| Σφραγίδα: | Ανοικτός | Ακτινωτό εσωτερικό παιχνίδι: | Τυποποιημένος/προσαρμοσμένος |
| Τύπος κλουβιού: | Ατσάλινο κλουβί ή ορειχάλκινο κλουβί | Αριθμός κυλιόμενων στοιχείων: | Ενιαία σειρά |
| Υψηλό φως: | gcr15 κυλινδρικός άντεξε,η ενιαία σειρά κυλινδρική άντεξε,N208E ρουλεμάν κυλίνδρων χάλυβα |
||

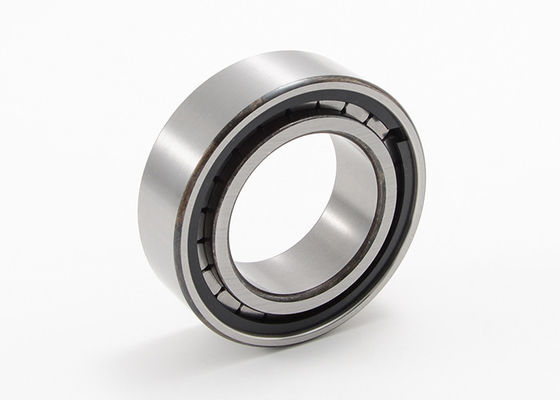

Το ενιαίο ρουλεμάν κυλίνδρων υπόλοιπου κόσμου κυλινδρικό ευθύ άντεξε το μετακινούμενο εξωτερικό δαχτυλίδι N208E
Ενιαίο ρουλεμάν κυλίνδρων σειρών κυλινδρικό, σχέδιο Ν
Ένα κυλινδρικό ρουλεμάν κυλίνδρων ενιαίος-σειρών αποτελείται από ένα στερεό εσωτερικό και εξωτερικό δαχτυλίδι με τους κυλινδρικούς κυλίνδρους σε ένα κλουβί. Αυτό το κλουβί αποτρέπει την επαφή μεταξύ των κυλίνδρων κυλίνδρων, έτσι αυτός ο φέρων τύπος μπορεί να υποστηρίξει τις υψηλότερες ταχύτητες από τα ρουλεμάν κυλίνδρων κυλίνδρων πλήρης-συμπληρώματος. Επίσης, τα κυλινδρικά ρουλεμάν κυλίνδρων ενιαίος-σειρών με τα κλουβιά είναι πολύ άκαμπτα και μπορούν να πάρουν τις υψηλές ακτινωτές δυνάμεις. Όπως τα εσωτερικά και εξωτερικά δαχτυλίδια αυτών των ρουλεμάν μπορούν να αποσυντεθούν εύκολα, είναι πολύ εύκολο να εγκατασταθούν.
Εφαρμογές:
Το ενιαίο ρουλεμάν κυλίνδρων υπόλοιπου κόσμου κυλινδρικό με ευθύ άντεξε και μετακινούμενες εξωτερικές προδιαγραφές σχεδίου δαχτυλιδιών Ν:
| Φέρων κώδικας | Διαστάσεις | Μάζα | Βασικές εκτιμήσεις φορτίων | Περιορισμός της ταχύτητας | |||||||
| δ | Δ | Β | rsmin | d1 | D1 | Fw, EW | δυναμικός | στατικός | |||
| Χρώμιο | Πυρήνας | ||||||||||
| χιλ. | κλ | KN | περιστροφή/λεπτό | ||||||||
| N203E | 17 | 40 | 12 | 0,6 | 25 | — | 35.1 | 0,068 | 17.6 | 14.6 | 18000 |
| N204E | 20 | 47 | 14 | 1 | 29.7 | — | 41.5 | 0,112 | 27.5 | 24.5 | 16000 |
| N205E | 25 | 52 | 15 | 1 | 34.7 | — | 46.5 | 0,135 | 29 | 27.5 | 15000 |
| N206E | 30 | 62 | 16 | 1 | 41.2 | — | 55.5 | 0,205 | 39 | 37.5 | 12000 |
| N207E | 35 | 72 | 17 | 1.1 | 41.8 | — | 64 | 0,301 | 50 | 50 | 10000 |
| N208E | 40 | 80 | 18 | 1.1 | 54 | — | 71.5 | 0,358 | 53 | 53 | 9000 |
| N209E | 45 | 85 | 19 | 1.1 | 59 | — | 76.5 | 0,434 | 61 | 63 | 8500 |
| N210E | 50 | 90 | 20 | 1.1 | 64 | — | 81.5 | 0,488 | 64 | 68 | 8000 |
| N211E | 55 | 100 | 21 | 1.5 | 70.8 | — | 90 | 0,668 | 83 | 95 | 7000 |
| N212E | 60 | 110 | 22 | 1.5 | 77.5 | — | 100 | 0,827 | 95 | 1.4 | 6300 |
| N213E | 65 | 120 | 23 | 1.5 | 84.4 | — | 108.5 | 1.05 | 108 | 120 | 6000 |
| N214E | 70 | 125 | 24 | 1.5 | 89.4 | — | 113.5 | 1.16 | 120 | 137 | 5300 |
| N215E | 75 | 130 | 25 | 1.5 | 94.3 | — | 118.5 | 1.29 | 132 | 156 | 5300 |
| N216E | 80 | 140 | 26 | 2 | 101 | — | 127.3 | 1.55 | 140 | 170 | 4800 |
| N217E | 85 | 150 | 28 | 2 | 107 | — | 136.5 | 1.92 | 163 | 193 | 4500 |
| N218E | 90 | 160 | 30 | 2 | 114 | — | 145 | 2.37 | 183 | 216 | 4300 |
| N219E | 95 | 170 | 32 | 2.1 | 120 | — | 154.5 | 2.89 | 220 | 265 | 3800 |
| N220E | 100 | 180 | 34 | 2.1 | 127 | — | 163 | 3.5 | 250 | 3.5 | 3800 |
| N221E | 105 | 190 | 36 | 2.1 | 134 | — | 173 | 4.63 | 260 | 320 | 5600 |
| N222E | 110 | 200 | 38 | 2.1 | 141 | — | 180.5 | 6.87 | 290 | 365 | 3400 |
| N224E | 120 | 215 | 40 | 2.1 | 153 | — | 195.5 | 5.67 | 335 | 415 | 3200 |
| N226E | 130 | 230 | 40 | 3 | 164 | — | 209.5 | 6.51 | 360 | 450 | 3000 |
| N232E | 160 | 290 | 48 | 3 | 206 | — | 259 | 14.6 | 500 | 670 | 4300 |
