Λεπτομέρειες:
|
| Όνομα: | Κυλινδρικά ρουλεμάν μονής σειράς | Τύπος διάτρησης: | Κυλινδρική οπή |
|---|---|---|---|
| Τύπος κλουβιού: | Χάλυβας κλωβός / Επεξεργασμένος ορειχάλκινος κλωβός / Πλαστικός φορμαρισμένος κλωβός από PA66 | Υλικό ρουλεμάν: | 100Cr6, GCr15, AISI 52100 |
| Σύστημα μέτρησης: | Μετρική σειρά | Αριθμός κυλώντας σειρών στοιχείων: | 1 (Σχέδιο μονής σειράς) |
| Ακρίβεια: | Τυπική Ακρίβεια | Αλλα χαρακτηριστικά: | Μονή σειρά, ρουλεμάν χωρίς τοποθέτηση, 0 νευρώσεις στον εξωτερικό δακτύλιο, 2 νευρώσεις στον εσωτερι |
| Υψηλό φως: | N310E ρουλεμάν κυλίνδρων ακρίβειας,N320E ρουλεμάν κυλίνδρων ακρίβειας,κυλινδρικός κύλινδρος μη που εντοπίζει |
||

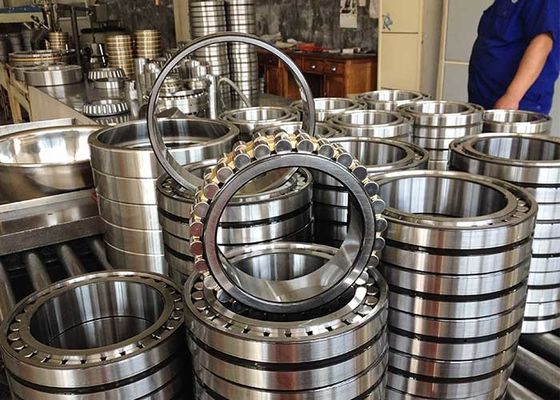

Κυλινδρικός ενιαίος υπόλοιπος κόσμος ρουλεμάν κυλίνδρων με το μετακινούμενο εξωτερικό δαχτυλίδι N310E N320E
Κυλινδρικό ρουλεμάν κυλίνδρων, με το κλουβί, ενιαία σειρά, συμπεριφορά μη-εντόπισης, 0 πλευρά στο εξωτερικό δαχτυλίδι, πλευρό 2 στο εσωτερικό δαχτυλίδι, τύπος N3

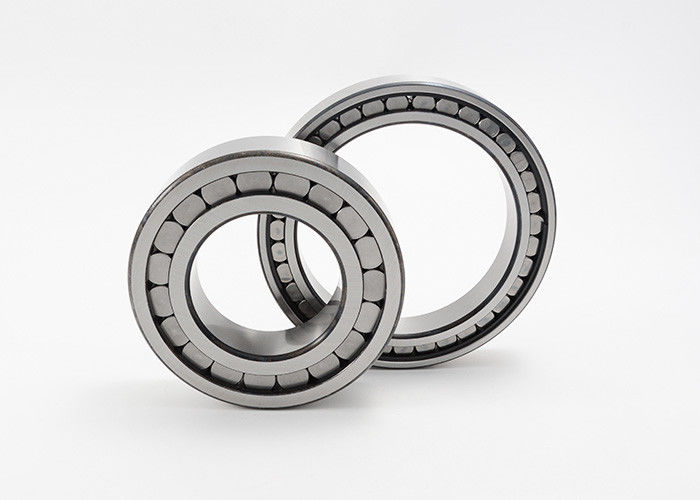

Ένα κυλινδρικό ρουλεμάν κυλίνδρων ενιαίος-σειρών αποτελείται από ένα στερεό εσωτερικό και εξωτερικό δαχτυλίδι με τους κυλινδρικούς κυλίνδρους σε ένα κλουβί. Αυτό το κλουβί αποτρέπει την επαφή μεταξύ των κυλίνδρων κυλίνδρων, έτσι αυτός ο φέρων τύπος μπορεί να υποστηρίξει τις υψηλότερες ταχύτητες από τα ρουλεμάν κυλίνδρων κυλίνδρων πλήρης-συμπληρώματος. Επίσης, τα κυλινδρικά ρουλεμάν κυλίνδρων ενιαίος-σειρών με τα κλουβιά είναι πολύ άκαμπτα και μπορούν να πάρουν τις υψηλές ακτινωτές δυνάμεις. Όπως τα εσωτερικά και εξωτερικά δαχτυλίδια αυτών των ρουλεμάν μπορούν να αποσυντεθούν εύκολα, είναι πολύ εύκολο να εγκατασταθούν.
Οι εφαρμογές των κυλινδρικών ρουλεμάν κυλίνδρων ενιαίος-σειρών περιλαμβάνουν τα κιβώτια ταχυτήτων, τα γεωργικά μηχανήματα, τις αντλίες, τους συμπιεστές, και τους ηλεκτρικούς κινητήρες.
Κυλινδρικός ενιαίος υπόλοιπος κόσμος ρουλεμάν κυλίνδρων με τις μετακινούμενες εξωτερικές λεπτομέρειες σειράς δαχτυλιδιών N3:
| Φέρων κώδικας | Διαστάσεις | Μάζα | Βασικές εκτιμήσεις φορτίων | Περιορισμός της ταχύτητας | |||||||
| δ | Δ | Β | rsmin | d1 | D1 | Fw, EW | δυναμικός | στατικός | |||
| Χρώμιο | Πυρήνας | ||||||||||
| χιλ. | κλ | KN | περιστροφή/λεπτό | ||||||||
| N303E | 17 | 47 | 14 | 1 | 27.7 | — | 40.2 | 0,124 | 25.5 | 21.2 | 16000 |
| N304E | 20 | 52 | 15 | 1.1 | 31.2 | — | 45.5 | 0,16 | 31.5 | 27 | 14000 |
| N305E | 25 | 62 | 17 | 1.1 | 38.1 | — | 54 | 0,242 | 41.5 | 37.5 | 12000 |
| N306E | 30 | 72 | 19 | 1.1 | 45 | — | 62.5 | 0,366 | 51 | 48 | 10000 |
| N307E | 35 | 80 | 21 | 1.5 | 51 | — | 70.2 | 0,486 | 64 | 63 | 9000 |
| N308E | 40 | 90 | 23 | 1.5 | 57.5 | — | 80 | 0,656 | 81.5 | 78 | 7500 |
| N309E | 45 | 100 | 25 | 1.5 | 64.4 | — | 88.5 | 0,891 | 98 | 100 | 6700 |
| N310E | 50 | 110 | 27 | 2 | 71.2 | — | 97 | 1.16 | 110 | 114 | 6300 |
| N311E | 55 | 120 | 29 | 2 | 77.5 | — | 106.5 | 1.48 | 134 | 140 | 5600 |
| N312E | 60 | 130 | 31 | 2.1 | 84.3 | — | 115 | 1.84 | 150 | 156 | 5000 |
| N313E | 65 | 140 | 33 | 2.1 | 90.5 | — | 124.5 | 2.28 | 180 | 190 | 4800 |
| N314E | 70 | 150 | 35 | 2.1 | 97.3 | — | 133 | 2.79 | 204 | 220 | 4500 |
| N315E | 75 | 160 | 37 | 2.1 | 104 | — | 143 | 3.34 | 240 | 265 | 4000 |
| N317E | 85 | 180 | 41 | 3 | 117 | — | 160 | 5.3 | 290 | 325 | 5600 |
| N318E | 90 | 190 | 43 | 3 | 124 | — | 169.5 | 6.19 | 315 | 345 | 5300 |
| N319E | 95 | 200 | 45 | 3 | 132 | — | 177.5 | 7.04 | 335 | 380 | 5300 |
| N320E | 100 | 215 | 47 | 3 | 139 | — | 191.5 | 8.75 | 380 | 425 | 5000 |
| N321E | 105 | 225 | 49 | 2.1 | 145 | — | 201 | 8.65 | 480 | 500 | 3800 |
| N322E | 110 | 240 | 50 | 3 | 155 | — | 211 | 11.7 | 440 | 510 | 4800 |
| N324E | 120 | 260 | 55 | 3 | 168 | — | 230 | 15.1 | 520 | 600 | 4500 |
| N326E | 130 | 280 | 58 | 4 | 181 | — | 247 | 18.4 | 610 | 720 | 4300 |
| N232E | 160 | 290 | 48 | 3 | 206 | — | 259 | 14.6 | 500 | 670 | 4300 |
| N334E | 170 | 360 | 72 | 4 | 236 | — | 318 | 37.9 | 965 | 1220 | 3000 |
