Λεπτομέρειες:
|
| Όνομα: | Κυλινδρικά ρουλεμάν μονής σειράς | Προφίλ τρυπήματος: | Ευθεία |
|---|---|---|---|
| Υλικό κλουβιού: | Κλουβί από χάλυβα/ Πλαστικό χυτό κλουβί / Κλουβί από ορείχαλκο | Υλικό ρουλεμάν: | Χάλυβας ρουλεμάν 100Cr6, GCr15, AISI 52100 |
| Αριθμός σειρών κυλίνδρων: | Ενιαία σειρά | Κατηγορία Ακριβείας: | RBEC 1 / ISO P0 |
| Διαχωριστός: | Εσωτερικός δακτύλιος - Μία πλευρά | Αλλα χαρακτηριστικά: | Υψηλής χωρητικότητας | 1 Rib Inner Ring | 2 Rib εξωτερικός δακτύλιος | Κλουβί στον εξωτερικό δακτύλι |
| Υψηλό φως: | NJ2207E ρουλεμάν κυλίνδρων ακρίβειας,η ενιαία σειρά σφράγισε τα κυλινδρικά ρουλεμάν κυλίνδρων,τα σφραγισμένα κυλινδρικά ρουλεμάν κυλίνδρων άντεξαν κατ' ευθείαν |
||

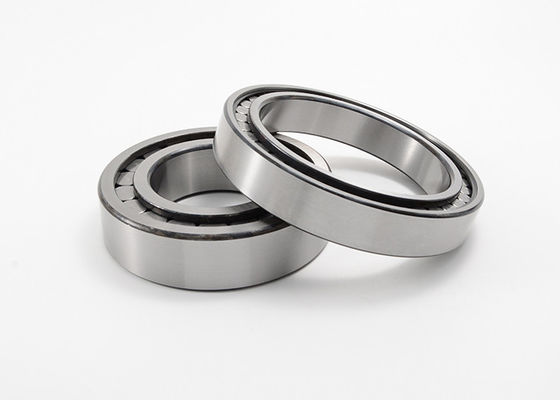

Ο κυλινδρικός ενιαίος υπόλοιπος κόσμος ρουλεμάν κυλίνδρων ευθύς άντεξε το μετακινούμενο εσωτερικό δαχτυλίδι NJ2207E
Κυλινδρικό ρουλεμάν κυλίνδρων ενιαίος-σειρών με το σχέδιο NJ
Κλουβί χάλυβα, επεξεργασμένο στη μηχανή κλουβί ή φορμαρισμένο πλαστικό κλουβί PA66 Matetrial ορείχαλκου RBEC 1 | ISO P0 Ενιαίος υπόλοιπος κόσμος Εσωτερικό δαχτυλίδι - μια πλευρά ευδιαχώριστη Κανένα αιφνιδιαστικό δαχτυλίδι Relubricatable C0-μέσος εσωτερική εκκαθάριση Υπηρέτης
Ένα κυλινδρικό ρουλεμάν ενιαίος-σειρών με το σχέδιο NJ, αποτελείται από ένα στερεό εσωτερικό και εξωτερικό δαχτυλίδι με τους κυλινδρικούς κυλίνδρους σε ένα κλουβί. Το εξωτερικό δαχτυλίδι έχει δύο άκαμπτα πλευρά, ενώ το εσωτερικό δαχτυλίδι έχει ένα άκαμπτο πλευρό. Κατά συνέπεια, τα ρουλεμάν NJ μπορούν να υποστηρίξουν τις ακτινωτές δυνάμεις καθώς επίσης και τις αξονικές δυνάμεις σε μια ενιαία κατεύθυνση. Αυτός ο φέρων τύπος χρησιμοποιείται ως ρουλεμάν υποστήριξης. Τα ρουλεμάν υποστήριξης επιτρέπουν την αξονική μετατόπιση του άξονα σχετικά με την κατοικία σε μια κατεύθυνση. Ο άξονας βρίσκεται αξονικώς στην άλλη κατεύθυνση. NJ τα ρουλεμάν μπορούν επίσης να χρησιμοποιηθούν όπως ρουλεμάν εντόπισης με το συνδυασμό τους με τα δαχτυλίδια γωνίας HJ (διαθέσιμα χωριστά). Τα ρουλεμάν εντόπισης χρησιμοποιούνται για να εντοπίσουν έναν άξονα αξονικώς και στις δύο κατευθύνσεις.
Κύρια χαρακτηριστικά γνωρίσματα:
Το ενιαίο ρουλεμάν κυλίνδρων υπόλοιπου κόσμου πλήρες κυλινδρικό ευθύ άντεξε τις μετακινούμενες εσωτερικές προδιαγραφές δαχτυλιδιών:
| Φέρων κώδικας | Διαστάσεις | Μάζα | Βασικές εκτιμήσεις φορτίων | Περιορισμός της ταχύτητας | |||||||
| δ | Δ | Β | rsmin | d1 | D1 | Fw, EW | δυναμικός | στατικός | |||
| Χρώμιο | Πυρήνας | ||||||||||
| χιλ. | κλ | KN | περιστροφή/λεπτό | ||||||||
| NJ2203E | 17 | 40 | 16 | 0,6 | — | 32.4 | 22.1 | 0,053 | 24 | 22 | 18000 |
| NJ2204E | 20 | 47 | 18 | 1 | — | 38.8 | 26.5 | 0,15 | 32.5 | 31 | 16000 |
| NJ2205E | 25 | 52 | 18 | 1 | — | 43.8 | 31.5 | 0,169 | 34.5 | 34.5 | 15000 |
| NJ2206E | 30 | 62 | 20 | 1 | — | 52.5 | 37.5 | 0,261 | 49 | 50 | 12000 |
| NJ2207E | 35 | 72 | 23 | 1.1 | — | 60.7 | 44 | 0,416 | 42 | 65.5 | 10000 |
| NJ2208E | 40 | 80 | 23 | 1.1 | — | 67.9 | 49.5 | 0,504 | 71 | 75 | 9000 |
| NJ2209E | 45 | 85 | 23 | 1.1 | — | 73 | 54.5 | 0,544 | 73.5 | 81.5 | 8500 |
| NJ2210E | 50 | 90 | 23 | 1.1 | — | 78 | 59.5 | 0,586 | 78 | 88 | 8000 |
| NJ2211E | 55 | 100 | 25 | 1.5 | — | 86.3 | 66 | 0,812 | 98 | 118 | 7000 |
| NJ2212E | 60 | 110 | 28 | 1.5 | — | 95.7 | 72 | 1.1 | 129 | 153 | 6300 |
| NJ2213E | 65 | 120 | 31 | 1.5 | — | 104 | 78.5 | 1.46 | 150 | 183 | 5600 |
| NJ2214E | 70 | 125 | 31 | 1.5 | — | 109 | 83.5 | 1.55 | 156 | 196 | 5300 |
| NJ2215E | 75 | 130 | 31 | 1.5 | — | 114 | 88.5 | 1.64 | 163 | 208 | 5300 |
| NJ2216E | 80 | 140 | 33 | 2 | — | 123 | 95.3 | 2.05 | 186 | 245 | 4800 |
| NJ2217E | 85 | 150 | 36 | 2 | — | 131 | 100.5 | 2.55 | 215 | 275 | 4500 |
| NJ2218E | 90 | 160 | 40 | 2 | — | 140 | 107 | 3.23 | 240 | 315 | 4300 |
| NJ2219E | 95 | 170 | 43 | 2.1 | — | 149 | 112.5 | 3.98 | 285 | 375 | 3800 |
| NJ2220E | 100 | 180 | 46 | 2.1 | — | 157 | 119 | 4.85 | 335 | 440 | 3800 |
| NJ2222E | 110 | 200 | 53 | 2.1 | — | 174 | 132.5 | 6.89 | 380 | 520 | 3400 |
| NJ2224E | 120 | 215 | 58 | 2.1 | — | 188 | 143.5 | 8.54 | 450 | 610 | 3200 |
| NJ2226E | 130 | 230 | 64 | 3 | — | 202 | 153.5 | 10.6 | 530 | 735 | 3000 |
| NJ2228E | 140 | 250 | 68 | 3 | — | 217 | 169 | 14.7 | 570 | 830 | 4500 |
| NJ2230E | 150 | 270 | 73 | 3 | — | 234 | 182 | 18.7 | 655 | 980 | 4300 |
| NJ2232E | 160 | 290 | 80 | 3 | — | 252 | 193 | 23.5 | 800 | 1180 | 3800 |
| NJ2234E | 170 | 310 | 86 | 4 | — | 270 | 205 | 35.7 | 950 | 1400 | 3200 |
| NJ2236E | 180 | 320 | 86 | 4 | — | 280 | 215 | 30.9 | 1000 | 1500 | 3200 |
| NJ2248EX | 240 | 440 | 120 | 4 | — | 365 | 295 | 82.8 | 1830 | 2800 | 2400 |
| NJ2252E | 260 | 480 | 130 | 5 | — | 397 | 320 | 112 | 2160 | 3350 | 2200 |
